Датчик температуры РТ-В3

Цена по запросу
В наличии
Артикул товара: 323
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 15.12.2021 * 1050 ₽**

СДЭК 16.12.2021* 920 ₽**

DPD 14.12.2021* 400 ₽**

Самовывоз 15.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики температуры и влажности
Производитель Техпроект
Дополнительные характеристики
Напряжение питания18 - 31,2 В
Диапазон измерений-40-120 градусов
Степень защитыIP21
Конструктивное исполнениеРеле
Область примененияСистемы автоматического контроля и регулирования, Системы вентиляции, На замыкание, На размыкание
Другие особенностиРТ-В

Реле температуры РТ-В3 ААРЛ.433647.004-05 предназначено для непрерывного измерения температуры воздуха, твердых предметов и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.

Область применения

Реле предназначено для установки на стационарных установках вентиляции, в помещениях дизель-генераторных электростанций и в автоматизированных системах управления.

Датчик-реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик температуры РТ-В3 изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Реле имеет выносной датчик. Максимальное расстояние между реле и датчиком – 600 мм. Датчик крепится винтом М6. По требованию заказчика данные параметры могут быть изменены.

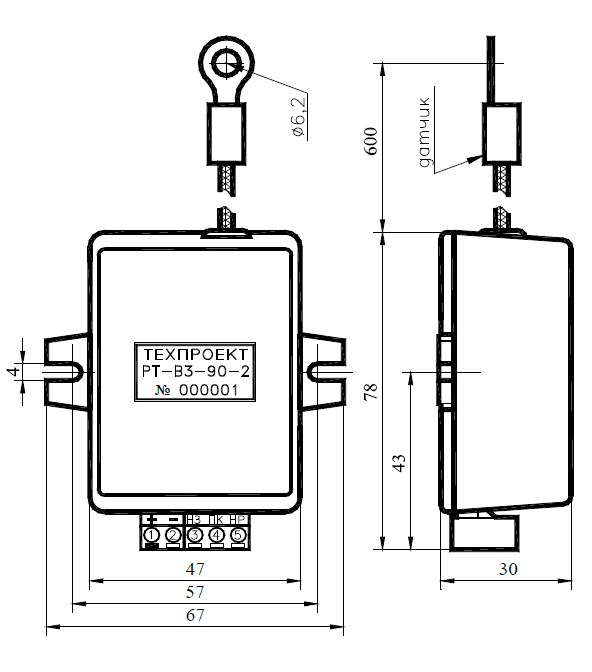

"Схема габаритных размеров датчика-реле РТ-В3"

Рис.1 Схема габаритных размеров датчика-реле РТ-В3

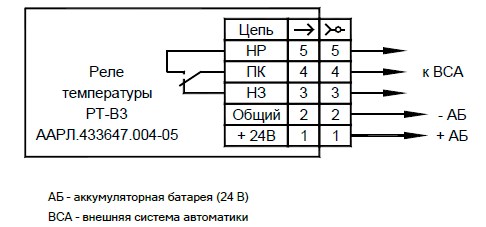

"Схема подключения"

Рис.2 Схема подключения

Структура условного обозначения

Условное обозначение реле - РТ-В3-X-Y(Z), где Х – температура срабатывания, указанная в градусах; Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С); (Z) – значение гистерезиса, указанное в градусах.

Пример записи реле температуры РТ-В3 ААРЛ.433647.004-05 с уставкой + 90°С, без гистерезиса (гистерезис равен 1°С):

  • Реле температуры РТ-В3-90-2  ААРЛ.421451.004ТУ

Диапазон измеряемой температуры:*



РТ-В3, °С

-40…+120

Погрешность измерения:*



в диапазоне -10 … +85°С, °С

±1

в остальном диапазоне, °С

±2

Напряжение питания:



РТ-В3, В

18…31,2 (DC)

Потребляемый ток, не более:



РТ-В3, мА

30

Электрические параметры контактов реле:



максимальное коммутируемое напряжение:



РТ-В3, В

31,2 (DC1)

максимальный коммутируемый ток:



РТ-В3, А

0,5

Габаритные размеры:



РТ-В3, мм

78 х 67 х 30

Масса, не более:



РТ-В3, кг

0,1

Степень защиты по ГОСТ 14254-96:



РТ-В3

IР21
