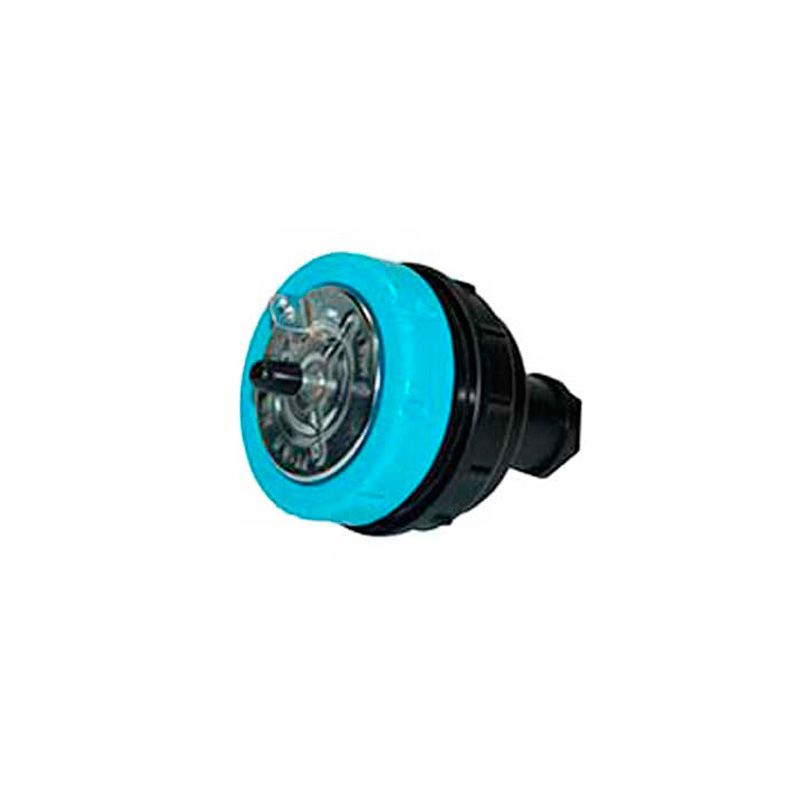

Датчик-реле уровня РУ-1М

Цена по запросу
В наличии
Артикул товара: 1780
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2021 * 1050 ₽**

СДЭК 08.12.2021* 920 ₽**

DPD 06.12.2021* 400 ₽**

Самовывоз 07.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики уровня
Производитель Мелтекс
Дополнительные характеристики
Область примененияВодонапорные башни, Колодцы канализации

Датчик-реле уровня РУ-1М предназначено для контроля уровня: воды, мыльно-содовых растворов, перхлорэтиленовых и тетрахлорэтиленовых растворителей и других жидкостей.

Исполнение

Датчики-реле уровня жидкости РУ-1М конструктивно состоят из корпуса, на котором закреплены неподвижные и подвижные контакты. Между корпусом и крышкой зажата мембрана, которая является чувствительным элементом и разделяет прибор на две полости - одну герметичную полость, соединенную через штуцер с контролируемым уровнем, и вторую полость, соединенную с атмосферой.

Приборы выполнены в разборном варианте, что дает возможность производить осмотр и ремонт токоведущих частей.

С мембраной соединен жесткий центр, на котором закреплен толкатель. Толкатель находится в соприкосновении с пластинами переключающих контактов. Между пластинами контактов установлены перебрасывающие пружины, служащие для резкого переброса контактов.

Настройка на необходимые давления срабатываний производится за счет изменения величины сжатия пружин настройки. Регулировка зоны нечувствительности производится изменением зазора между контактами.

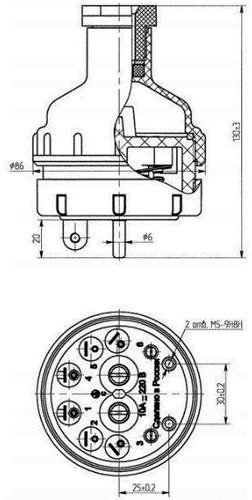

Рис.1. Габаритный чертеж датчика-реле РУ-1М
Рис.1. Габаритный чертеж датчика-реле РУ-1М

Технические характеристики
Параметры Значение
Предельные настраиваемые давления для переключения контактов:
  • повышение уровня
  • понижение уровня
2,5 и 3,3 кПа (250 и 340 мм вод. ст.)
0,6 кПа (60 мм вод. ст.)
Температура контролируемой среды от +5 до +110 °С
Плотность контролируемой среды от 1,0 до 1,2 г/см3
Погрешность срабатывания до 300 мм: 0,147 кПа (15мм. вод. ст.) и от 300 мм: 5%
Коммутируемый ток до 10 А при активной нагрузке и напряжении до 220 В
Масса 0,5 кг
Габаритные размеры 86х130 мм

Принцип действия

Работа датчика-реле РУ-1М основан на преобразовании гидростатического давления, создаваемого столбом контролируемой жидкости, в давление воздуха на мембрану, вызывающее перемещение мембраны и переключение связанных кинематически с мембраной электрических контактов. При перемещении подвижных контактов происходит переключение контактных устройств датчиков. При достижении первого заданного значения давления мембрана через толкатель производит переключение первой пары контактов.
