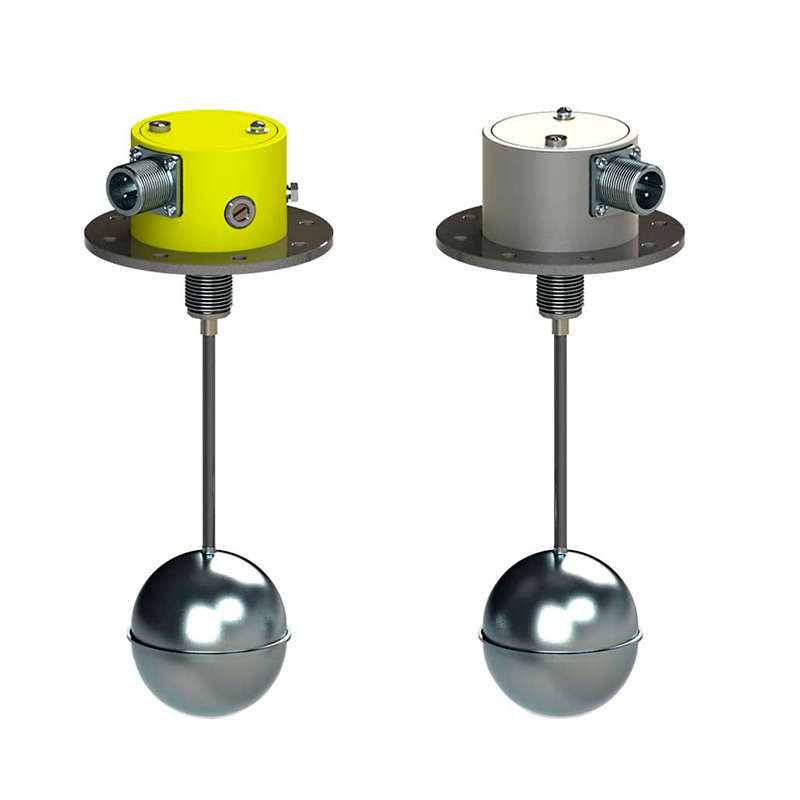

Датчик-реле уровня ДРУ-1ПМ

Цена по запросу

В наличии

Артикул товара: 1786

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 05.05.2024 * 1050 ₽**

СДЭК 06.05.2024* 920 ₽**

DPD 04.05.2024* 400 ₽**

Самовывоз 05.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики уровня
Производитель	Мелтекс

Дополнительные характеристики
Степень защиты	IP54

Датчик-реле уровня жидкости ДРУ-1ПМ предназначен для контроля уровня воды, дизельного топлива, авиационного масла, а также других жидкостей с динамической вязкостью не более 2,4 Пас и плотностью не менее 0,8 г/см3, не агрессивных по отношению к стали 12Х18Н10Т и резине.

Комплект поставки

датчик-реле ДРУ-ПМ - 1 шт.
паспорт - 1 экз.
руководство по эксплуатации - 1 экз.

Исполнение

В корпусе датчика-реле уровня на кронштейне крепится микропереключатель. Поплавок выполняет роль чувствительного элемента.

Принцип работы датчика-реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой жидкости.

Поплавок, при своем перемещении, рычагом воздействует на микропереключатель, включенный в электрические цепи сигнальных и пусковых устройств.

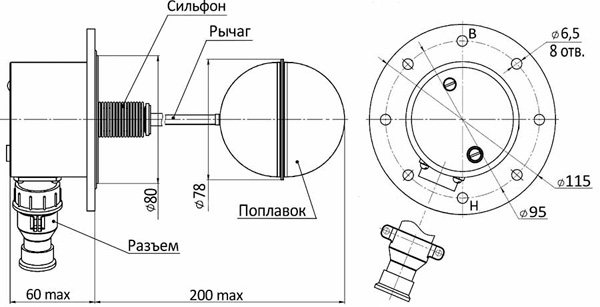

Рис.1. Габаритные размеры датчика-реле уровня ДРУ-1ПМ

Технические характеристики
Дифференциал	до 25 мм
Коммутационная способность электрических контактов датчика-реле:
при напряжении от 3 до 30 В	от 0,5 до 4 А постоянного тока с активной нагрузкой
t<0,015 с	от 0,5 до 2 А постоянного тока с индуктивной нагрузкой
при напряжении до 250 В; 50 Гц	до 3 А переменного тока с активной нагрузкой
при напряжении 250 В, 50 Гц	до 2 А переменного тока с индуктивной нагрузкой
Максимальная коммутируемая мощность:
при постоянном токе	70 ВА
при переменном токе	300 ВА
Датчик-реле сохраняет работоспособность при воздействии климатических факторов внешней среды:
температура окружающего воздуха	от -60 до +70 °C
относительная влажность воздуха	98% при температуре 40 °С (без конденсации влаги)
Степень защиты	IP54 (ГОСТ 14254)
Масса	1,4 кг

Условия эксплуатации

По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению и вызывать горение.
Датчик-реле уровня ДРУ-1ПМ соответствует климатическому исполнению У категории размещения 2 по ГОСТ 15150.
Датчик-реле исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ). Датчики-реле предназначенные для эксплуатации на ОАЭ, относятся к классу безопасности 4Н по ПНАЭ Г-01-011-97.
Категория сейсмостойкости датчиков-реле исполнения для ОАЭ - 11а по ПНАЭ Г-5-006-87.
По устойчивости к механическим воздействиям датчик-реле ДРУ-1ПМ соответствует группе исполнения N4 по ГОСТ Р52931.

Параметры контролируемой жидкости
Температура контролируемой жидкости:
Вода, вода с хромпиком от 1,1 до 1,6% по весу воды	+6...+105 °С
Дизельное топливо	-50...+60 °С
Авиационное топливо	+6...+150 °С
Другие жидкости	-50...+160 °С
Рабочее избыточное давление, МПа (кгс/см2)	0,8 (8)
Вязкость динамическая, Па.с	2,4
Плотность, г/см3	0,8...1,2
