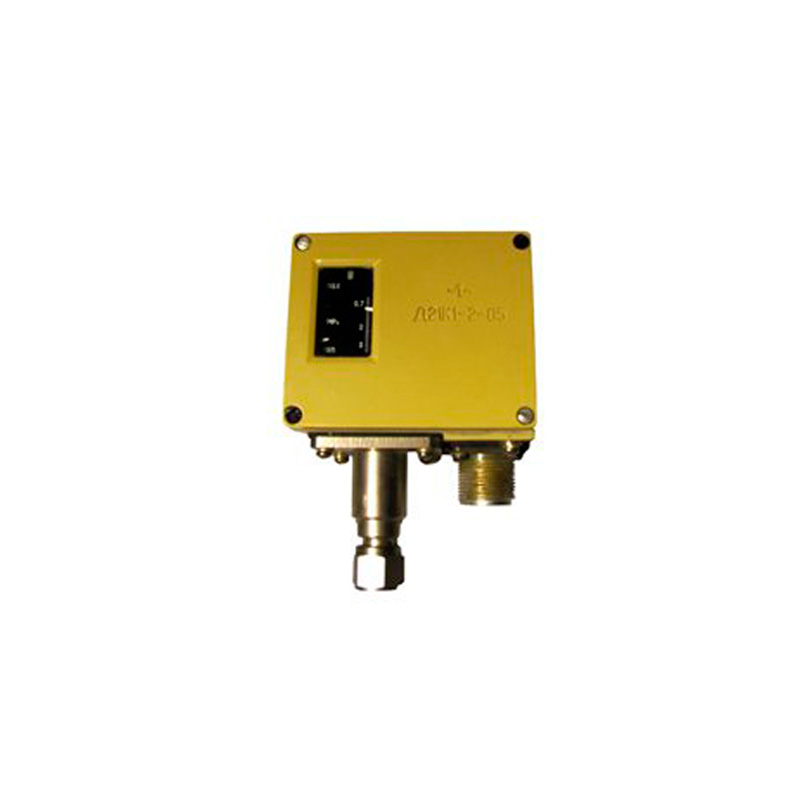

Датчик-реле давления Д21К1-2-05

Цена по запросу
В наличии
Артикул товара: 1451
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.07.2022 * 1050 ₽**

СДЭК 11.07.2022* 920 ₽**

DPD 09.07.2022* 400 ₽**

Самовывоз 10.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики давления
Производитель Оптима-Энерго-Сервис
Дополнительные характеристики
Диапазон измерений0,7-3 МПа

Датчик-реле давления Д21К1-2-05 предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования давления газообразных и жидких сред (воздух, хладоны, масла и др.) с вязкостью не более 0,8Па.

Работа устройства

Принцип работы датчика-реле давления Д21К1-2-05 основан на уравновешивании силы, создаваемой давлением контролируемой среды на чувствительный элемент - сильфон силами упругих деформаций пружин и сильфона.

Изменение равновесия сил, вызванное изменением давления контролируемой среды, приводит к перемещению передаточного механизма и перебросу контактной группы прибора.
Когда давление превысит будет равно уставке контакты 1 - 3 (2-3) разомкнутся, контакты 1-2 замкнутся. При понижении давления контролируемой среды контакты 1-3 (2-3) замкнутся, контакты 1-2 разомкнутся.

Примечания: Номера контактов 1, 2, 3 нанесены на вилке и розетке разъема.

Рис.1. Чертеж датчика-реле давления Д21К1-2-05
Рис.1. Чертеж датчика-реле давления Д21К1-2-05

Технические характеристики
Модификации Пределы уставок МПа (кгс/см2) Зона возврата МПа (кгс/см2) Основная погрешность
на числовых отметках,
МПа (кгс/см2), не более
Разброс
срабатываний,
МПа (кгс/см2),
не более
min max
Д21К1-2-05 от 0,7 (7,0) до 3,0 (30,0) от 0,2 (2,0) 0,5 (5,0) ± 0,076 (±0,76) 0,015 (0,15)

Эксплуатация

Оптимальными условиями для использования датчика-реле давления Д21К1-2-05 являются:

  • температура окружающего воздуха - 25±10 С;
  • относительная влажность от 40 до 80%, а при температуре окружающей среды свыше 30С относительная влажность не более 70%;
  • атмосферное давление от 0,086 МПа (645 мм рт.ст.) до 0,106МПа (795 мм рт.ст.);
  • изменения давления контролируемой среды при подходе к срабатыванию и возврату - плавное, со скоростью не более 0,3 МПа в мин.

Аналоги

Аналоги датчика-реле давления Д21К1-2-05 К10:

  • РД-1-ОМ5-06, РД-2-ОМ5-05, РД-2-ОМ5-01, РД-2-ОМ5-02, РД-2-ОМ5-06, РД-1-ОМ5-02, РД-1-ОМ5-01
  • КРМ-ОМ5 (давление)
  • Д21К1-2-02 К10, Д21К1-2-05 К10
  • ДЕМ-105-02, ДЕМ-105-01
  • Д250Б-01, Д250Б-01 0, Д250Б-020, Д250Б-02
