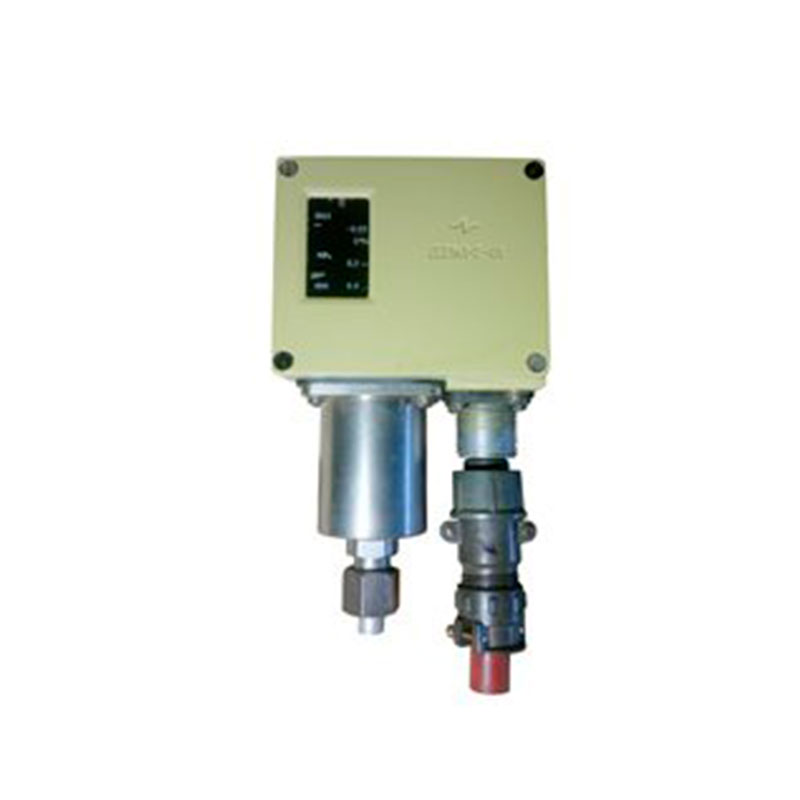

Датчик-реле давления Д21К1-2-01

Датчик-реле давления Д21К1-2-01 предназначен для использования в холодильных установках,а также в других системах для контроля и регулирования давления газообразных и жидких сред (воздух, хладоны, масла и др.) с вязкостью не более 0,8Па. Температура контролируемой среды должна быть от -50 до +60 С.

Условия эксплуатации

• температура окружающего воздуха - 25±10 С;
• относительная влажность от 40 до 80%, а при температуре окружающей среды свыше 30С относительная влажность не более 70%;
• атмосферное давление от 0,086 МПа (645 мм рт.ст.) до 0,106МПа (795 мм рт.ст.);
• изменения давления контролируемой среды при подходе к срабатыванию и возврату - плавное, со скоростью не более 0,3 МПа в мин.

Модификации

• Д21К1-1-01 -0,03…0,4 МПа
• Д21К1-1-02 0,1…0,7 МПа
• Д21К1-1-03 0,7…1,9 МПа
• Д21К1-1-04 -0,09…0,25 МПа
• Д21К1-2-01 -0,03…0,4 МПа
• Д21К1-2-02 0,1…0,7 МПа
• Д21К1-2-05 0,7…3,0 МПа

Принцип работы

Принцип работы прибора Д21К1-2-01 основан на уровновешевании силы, создаваемой давлением контролируемой среды на чувствительный элемент - сильфон силами упругих деформаций пружины и сильфона. Изменение равновесия сил, вызванное изменением давления контролируемой среды, приводит к перемещению предаточного механизма к перебросу контактной группы прибора.
