Блок управления БУАВР.С

Блок управления автоматическим включением резерва БУАВР.С используется для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Структура условного обозначения

Блоки управления маркируются так - БУАВР. х1. х2. х3. - ТУ У33.2-30972877-001:2005, где:

• БУАВР – обозначение изделия: БУАВР;
• х1 – модификация БУАВР: К - два ввода, одна нагрузка;
• С - два ввода, две нагрузки, секционный выключатель;
• 2С - два ввода, две нагрузки, два секционных выключателя;
• ЭА - два ввода, один из вводов электроагрегат, одна нагрузка;
• х2– номинальное фазное напряжение: 220, 127, 100, 58;
• х3 – наличие входа внешнего - (не установлен), 12/24 - внешнее питание +(7,8…30)В, 220 - внешнее источника оперативного питания: питание 220В
• ТУ – номер технических условий: ТУ У33.2-30972877-001:2005

Функциональность

Функции контроля:

• контроль пропадания фаз;
• контроль минимального и максимального напряжения в фазах;
• контроль последовательности фаз;
• контроль перекоса фаз.

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели.

Режимы работы для блока БУАВР.С:

• автоматический режим;
• внешнее управление по интерфейсу (для исполнений БУАВР.х.х.RS485/RS232);
• отключение нагрузок;
• нагрузка 1 подключена к входу 1;
• нагрузка 2 подключена к входу 2;
• нагрузка 1 подключена к входу 1, нагрузка 2 подключена к входу 2;
• нагрузки 1 и 2 подключены к входу 1;
• нагрузки 1 и 2 подключены к входу 2;
• включен секционный выключатель - модификация БУАВР.С (включены секционные выключатели – модификация БУАВР.2С);
• ввод адреса в локальной сети (для исполнений БУАВР.х.х.RS485/RS232);

Исполнение

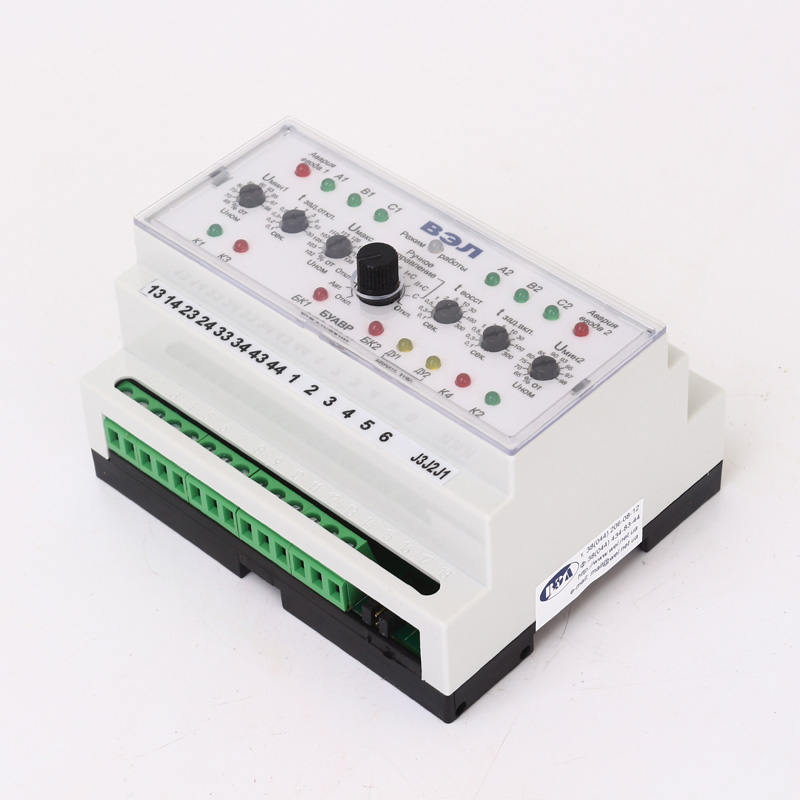

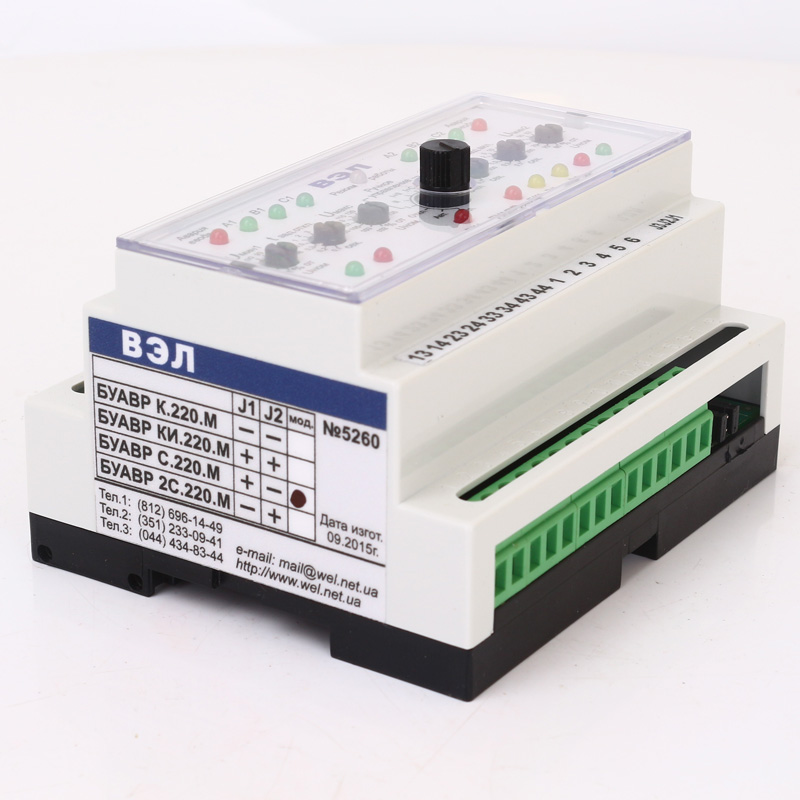

Конструктивно БУАВР выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены 2 печатные платы, скрепленные между собой при помощи стоек.

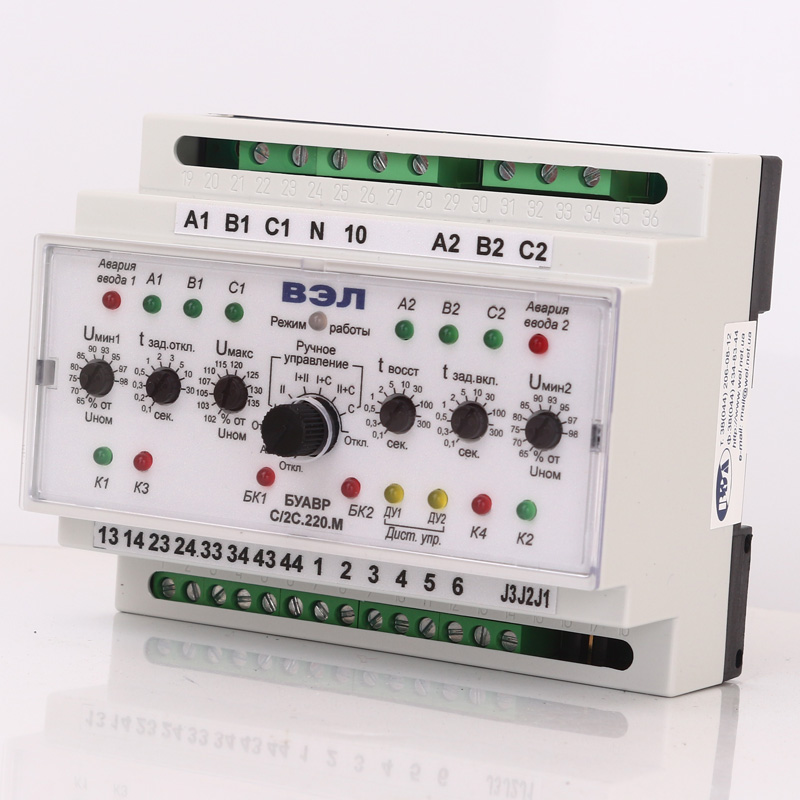

На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок. Для крепления БУАВР на DIN-рейку используется пластмассовый фиксатор.

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели. Для удобства контроля режимов работы БУАВР при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы».

Задание уставок производится с помощью 6 переключателей уставок, расположенных на передней панели. Переключатели имеют оцифрованную шкалу на 10 положений.

Для исключения несанкционированного изменения уставок, переключатели уставок закрыты прозрачным защитным стеклом. После настройки уставок БУАВР, стекло можно опломбировать с помощью самоклеющейся пломбировочной бумаги, которая разрушается при попытке вскрыть стекло.

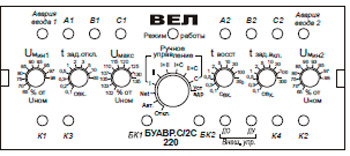

Рис.1. Расположение органов управления и индикации БУАВР.С

Порядок установки

• БУАВР.С не требует перед включением в работу специальной настройки и регулировки.
• В цепях подключения вводов (выводы A1, B1, C1, A2, B2, C2, 10 блока БУАВР) необходимо установить предохранители на ток 0,1 А 250В. Это позволит защитить входные цепи блока управления при попадании на фазные входы линейного напряжения 380В. Для установки предохранителей рекомендуется использовать клеммы с держателем предохранителя на DIN-рейку.
• В цепях подключения источника оперативного питания 12/24В (выводы 8 и 9 блока БУАВР.х.х.12/24) необходимо установить предохранитель на ток 1 А или автоматический выключатель 1А, 1п отс.С(В) 6кА. Это позволит защитить БУАВР при авариях в цепи 12/24В.
• Перед подключением блока управления необходимо убедиться, что используемые вводы питания и нагрузка имеют общий «ноль», и, при необходимости, соединить указанные «нули» между собой.
• Монтаж и обслуживание БУАВР.С следует вести в обесточенном состоянии.

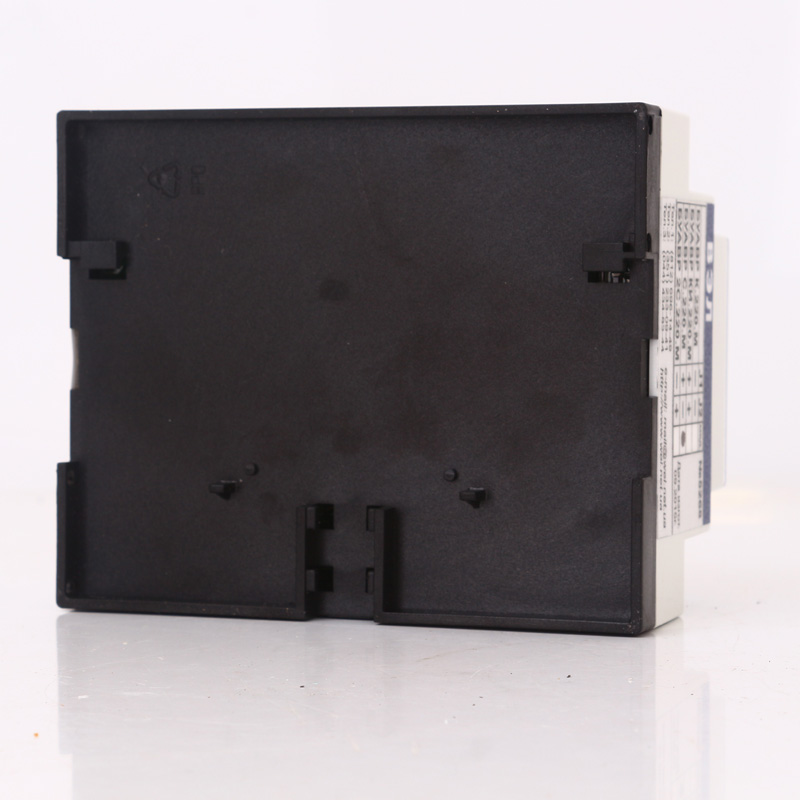

• БУАВР монтируется на DIN-рейку и закрепляется фиксатором, расположенным на основании. Рабочее положение в пространстве - произвольное.
• Подключение проводов к клеммам БУАВР производить в соответствии с их назначением.
• К каждому контактному зажиму клеммника допускается присоединять два одинаковых медных или алюминиевых провода сечением не более 0,75 мм2 и не менее 0,35 мм2 каждый, общим сечением не более 1,5 мм2.
• Убедится в правильном подключении и правильной работе БУАВР по его индикаторам.
• В процессе эксплуатации регламентные работы не производятся.
