Блок управления БУАВР.ЭА

Цена по запросу

В наличии

Артикул товара: 1739

pdf Руководство для микроамперметра М1200 стрелочного

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2024 * 1050 ₽**

СДЭК 30.04.2024* 920 ₽**

DPD 28.04.2024* 400 ₽**

Самовывоз 29.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Блоки управления
Производитель	ВЭЛ

Дополнительные характеристики
Напряжение питания	85-300 В, 100-300 В
Степень защиты	IP40, IP00
Питание	от сети
Потребляемая мощность	4 Вт
Тип крепления	на din-рейку
Другие особенности	БУАВР

Блок управления БУАВР.ЭА предназначен для применения в сетях электроснабжения в составе устройств автоматического включения резерва (АВР) и обеспечивает контроль питающей электрической сети, автоматический пуск генераторной установки при пропадании электрической сети и переход на питание от генератора. При восстановлении напряжения в питающей электрической сети блок обеспечивает автоматический обратный переход на доаварийный режим работы.

Маркировка

Блок управления обозначается так - БУАВР.ЭА – Х1 – Х2 – М – ТУ У33.2-30972877-002:2005, где:

БУАВР – обозначение изделия;
ЭА – модификация: два ввода, один из вводов электроагрегат, одна нагрузка;
Х1 – номинальное фазное напряжение: 127 или 220 В;
Х2 – наличие входа внешнего источника оперативного питания 12/24В: - (не установлен), 12/24 – наличие дополнительного входа внешнего питания 12/24В;
М – модификация с повышенной стойкостью к перенапряжениям;
ТУ У33.2-30972877-002:2005 – номер технических условий.

Для модификаций блока управления АВР БУАВР.ЭА.Х.Х.М вход оперативного питания 220 В (вывод 10) имеется в базовой комплектации.

В заказе на блок управления должно быть указано: наименование блока, исполнение, номинальное фазное напряжение, наличие дополнительного входа внешнего питания 12/24 В.

Функциональность

Блок БУАВР.ЭА обеспечивает индикацию на светодиодах:

режимов работы (светодиод «Режим работы»);
значений напряжения в каждой фазе, Uф (светодиоды А1, В1, С1 и А2, В2, С2):
- отсутствие напряжения (Uф<36В)
- светодиод не светится;
- напряжение меньше минимально допустимого (36В напряжение в норме (Uмин напряжение больше максимально допустимого (Uф>Uмакс) фф
- светодиод мигает с частотой 4 раза в секунду; фф
состояния выходов исполнительных реле (светодиоды К1, К2, К3 и К4);
состояния вводов (светодиоды Авария ввода1 и Авария ввода2);
аварийного срабатывания автоматических выключателей (светодиоды БК1 и БК2);
сигналов дистанционного управления (светодиоды ДУ1, ДУ2).

Функции контроля:

контроль пропадания фаз;
контроль минимального и максимального напряжения в фазах;
контроль последовательности (чередования) фаз;
контроль перекоса фаз.

Технические характеристики
Параметр		Значение
Функции контроля:		контроль пропадания фаз
		контроль минимального и максимального напряжения в фазах
		контроль последовательности (чередования) фаз
		контроль перекоса фаз
Схема подключения контролируемых цепей с общей нейтралью		1 или 3 фазы + N
Номинальное контролируемое фазное напряжение, в зависимости от исполнения		127, 220 В
Максимальное фазное напряжение для исполнения:	БУАВР.ЭА.127.Х.М	180 В
	БУАВР.ЭА.220.Х.М	300 В
Частота сети		48 – 62 Гц
Подключение к электрическим сетям		непосредственное
Режим работы		непрерывный
Питание осуществляется		от контролируемой сети, от электроагрегата (ЭА) или от одного из входов оперативного питания
Питание от контролируемой сети или от ЭА обеспечивается при наличии напряжения на одной из фаз любого ввода:	при температурах эксплуатации от -25°С до +55°С диапазон Uпит.	85 … 300 В
	при температурах эксплуатации от -40°С до -25°С диапазон Uпит.	100 … 300 В
Диапазон допустимых напряжений оперативного питания:	при температурах эксплуатации от -25°С до +55°С диапазон Uпит.	85 … 300 В AC
	при температурах эксплуатации от -40°С до -25°С диапазон Uпит.	100 … 300 В AC
	относительно вывода нейтрали N	100 … 300 В постоянного или выпрямленного тока
Суммарная мощность, потребляемая по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания (вывод 10), не более		4 Вт
Ток, потребляемый БУАВР.ЭА.Х.Х.М по цепи +12/24 В, не более		200 мА
Время первоначальной готовности после подачи питания, не более		1,5 сек.
Диапазон рабочих температур		от -40 до +55°С
Степень защиты по ГОСТ 14255:	по корпусу	IP40
	по клеммнику	IP00
Срок эксплуатации, не менее		10 лет
Масса		0,5 кг

Область применения

Блок управления БУАВР.ЭА производит контроль качества напряжения в питающей электрической сети и качество вырабатываемого генераторной установкой напряжения: величину напряжения в фазах, асимметрию или перекос фаз, нарушение порядка чередования фаз, обрыв одной или нескольких фаз.
Блок управления АВР обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов, пуск, останов, автоматическое повторное включение электроагрегата.
Блок управления автоматическим включением резерва работает с однофазными и трехфазными сетью и электроагрегатом (генераторной установкой). Количество контролируемых фаз выбираются путем установки перемычек J1, J2.

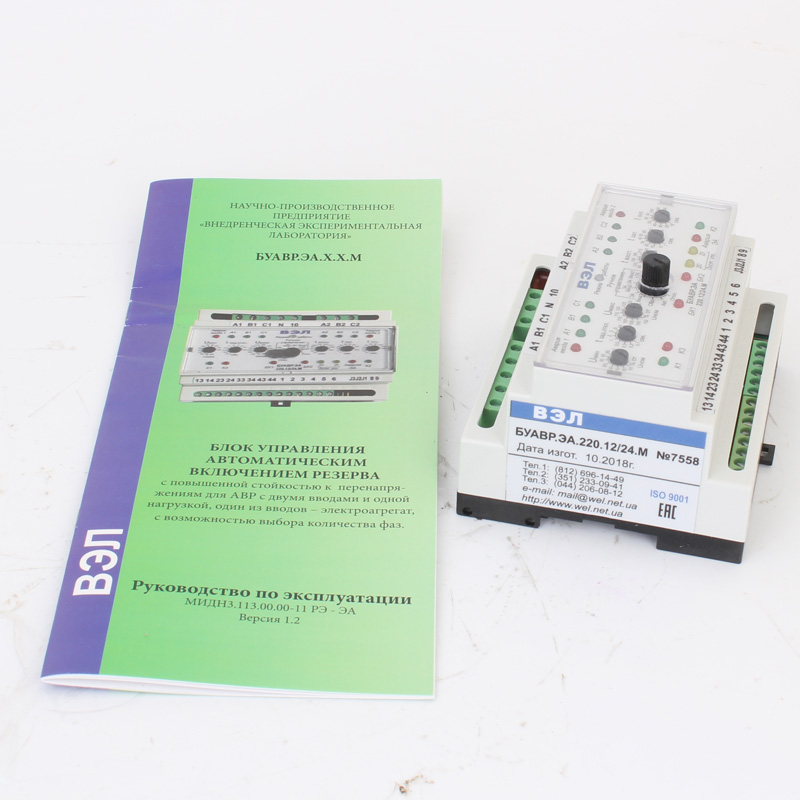

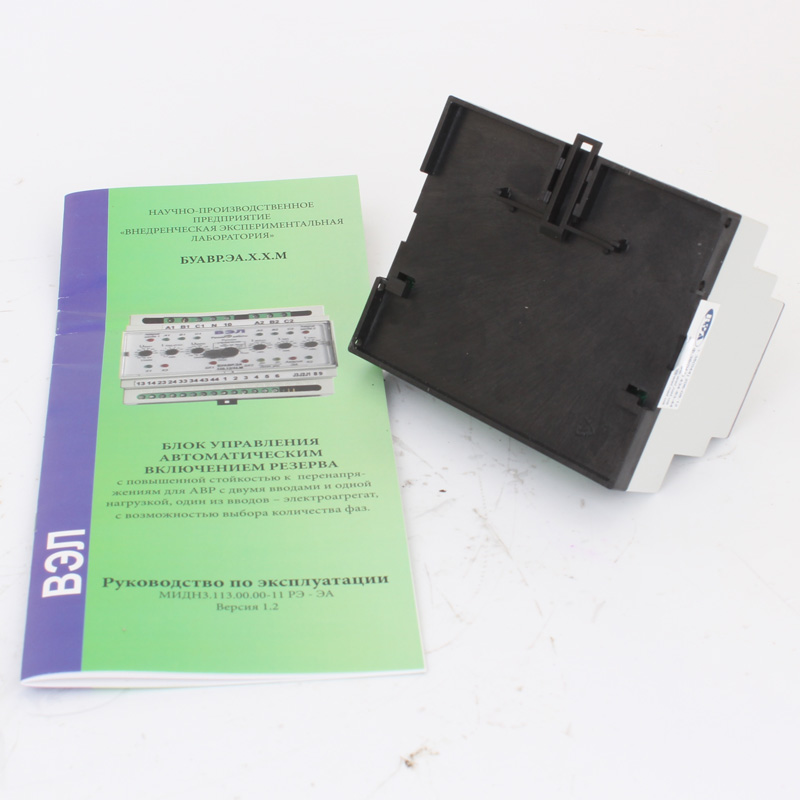

Исполнение

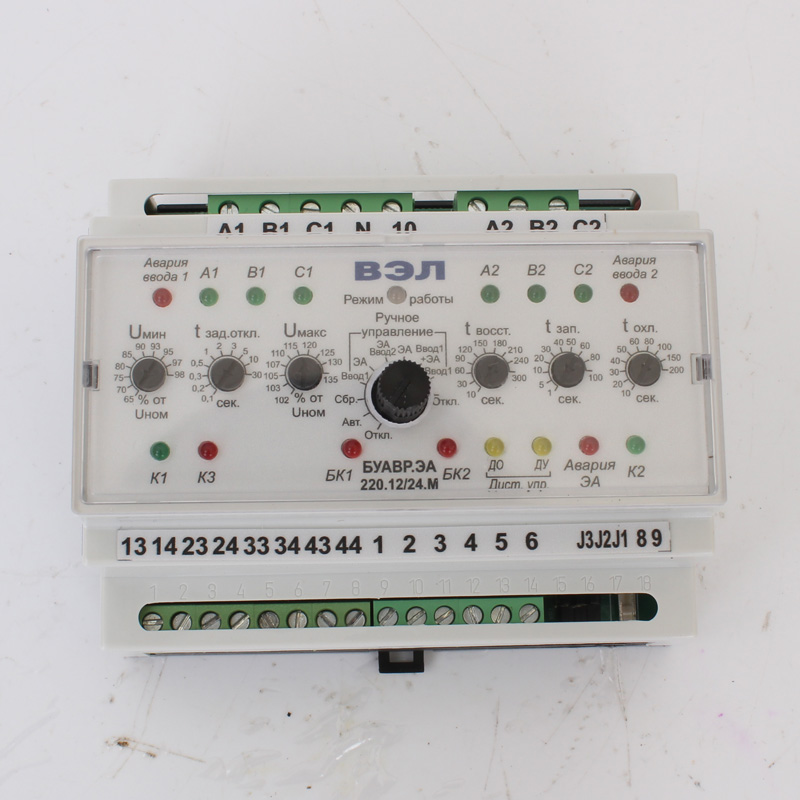

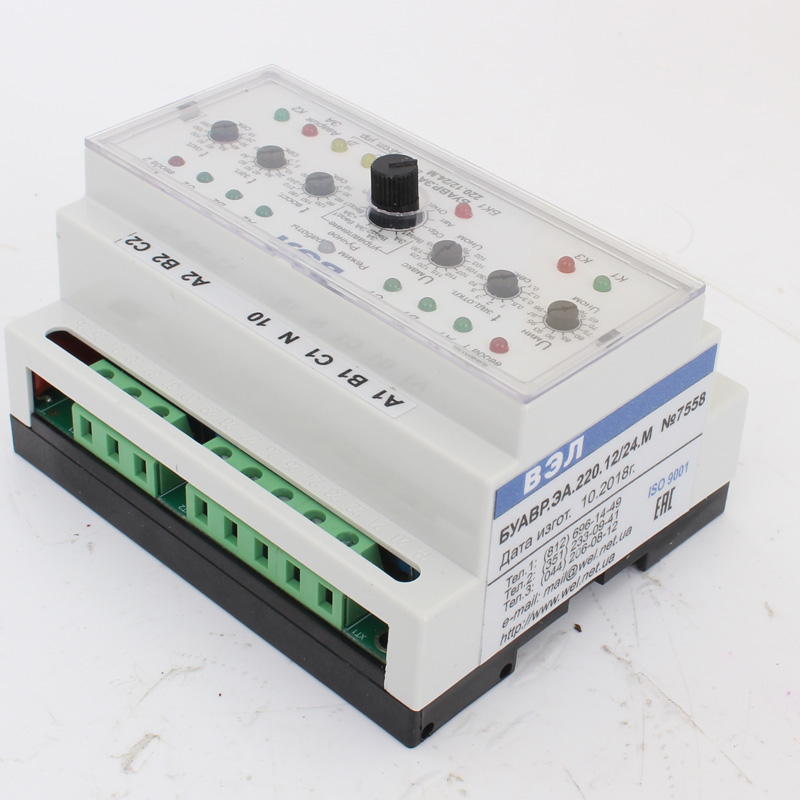

Конструктивно БУАВР выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели, в центре. Для удобства контроля режимов работы БУАВР.ЭА при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы».

Задание уставок производится с помощью 6 переключателей уставок, расположенных на передней панели. Переключатели имеют оцифрованную шкалу на 10 положений.

Для исключения несанкционированного изменения уставок, переключатели уставок закрыты прозрачным защитным стеклом. После настройки требуемых уставок блока, рекомендуется опломбировать стекло с помощью самоклеющейся пломбировочной бумаги, которая разрушается при попытке вскрыть стекло.

Блок управления имеет четыре исполнительных выходных реле с НО контактами. О замыкании контактов исполнительных реле сигнализирует зажигание соответствующих индикаторов К1 - К4.

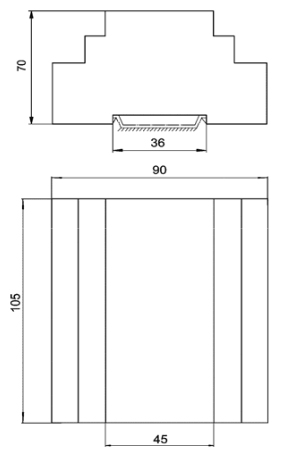

Рис.1. Габаритные и установочные размеры блока БУАВР.ЭА
