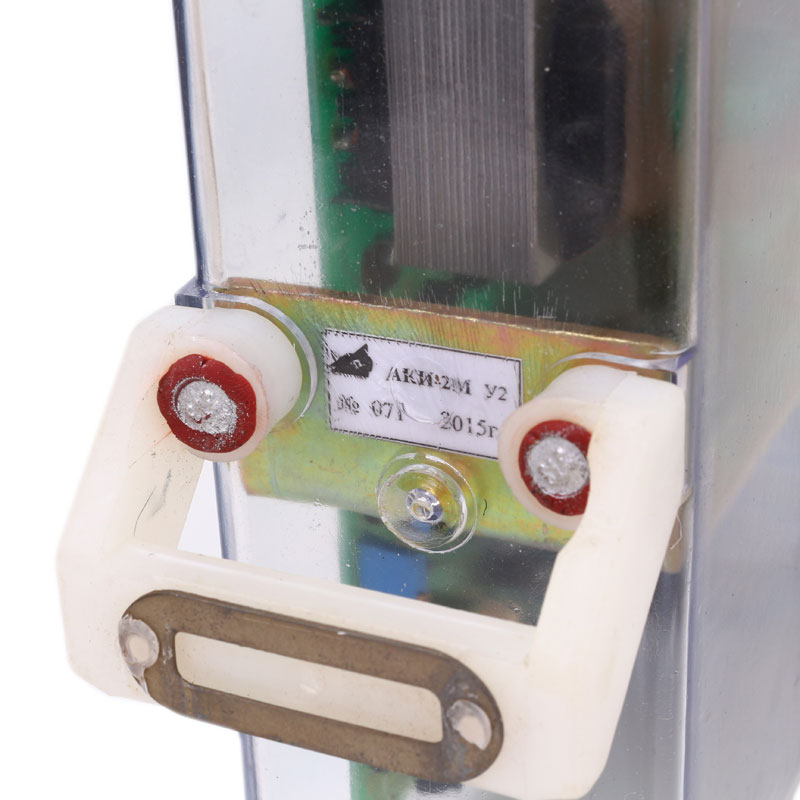

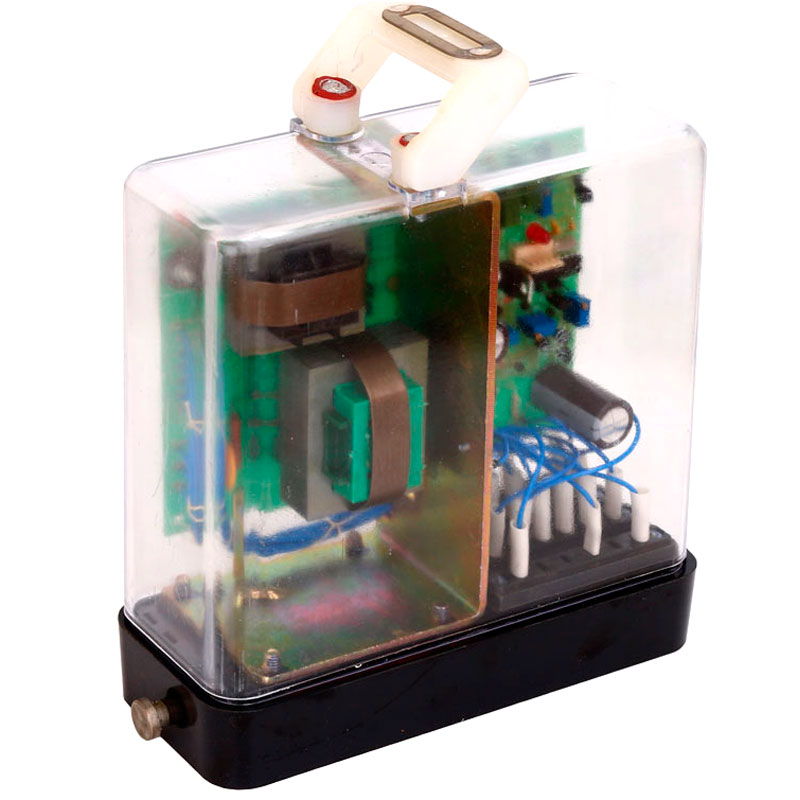

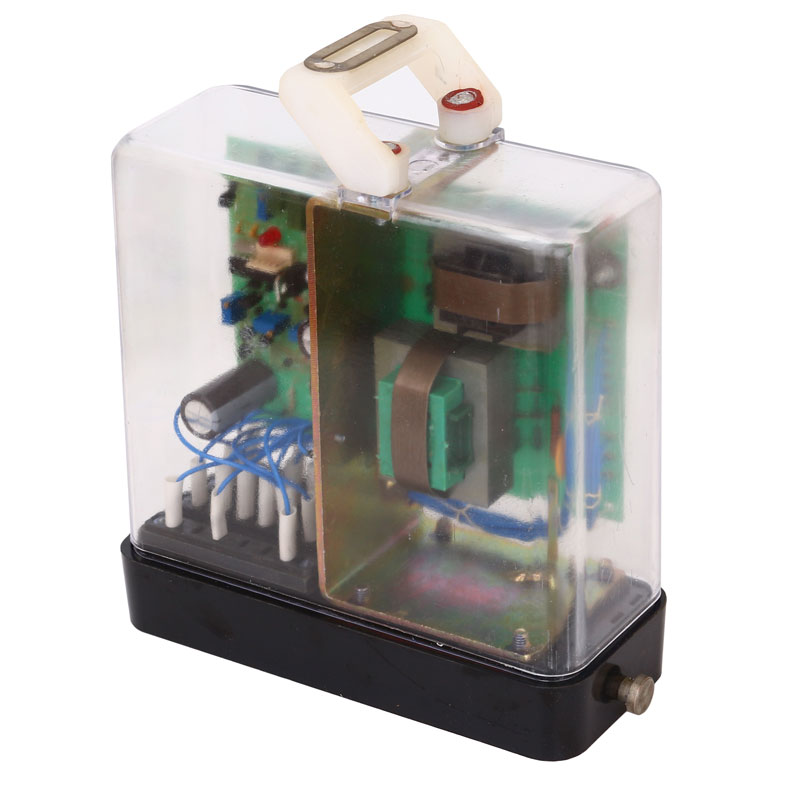

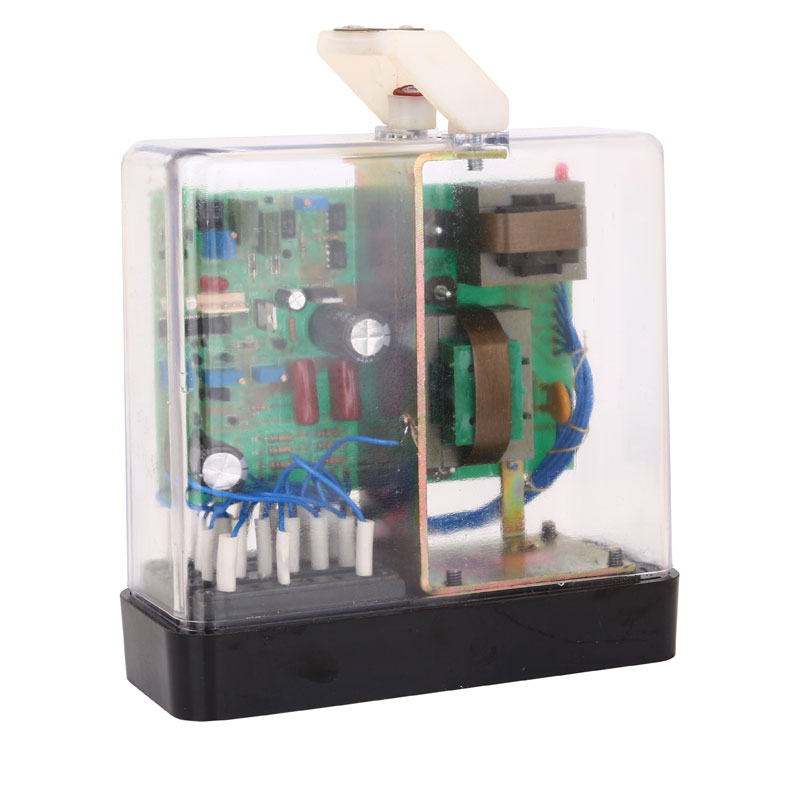

Автомат контроля АКИ-2М

17 520₽

В наличии

Артикул товара: 221

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Аппаратура рельсовых цепей
Производитель	Укртрансвил (SCB GROUP)

Дополнительные характеристики
Напряжение питания	220 В
Диапазон измерений	-15-10 %, 115-140 В, -40-60 градусов
Область применения	Автоматизированные системы управления

Автомат контроля изоляции АКИ-2М предназначен для эксплуатации в составе устройств питания стрелочных электронагревателей для очистки стрелочных переводов от снега и льда в условиях умеренного и холодного климата (исполнение УХЛ, категории 2 по ГОСТ 15150), но для работы при температурах от минус 40 до плюс 60 °С.

Сопротивление поверочных резисторов в зависимости от пороговой чувствительности
Пороговая чувствительность. кОм	Сопротивление резисторов несрабатывания, кОм	Сопротивление резисторов срабатывания, кОм
2,7	36+/-1.8	20+/-1
7,2	9,1+/-0,46	5.1+/-0.26

Технические характеристики
Напряжение питания однофазного тока, В	220
Допустимые отклонения питающего напряжения, %	-15 – +10
Пороговая чувствительность к сопротивлению изоляции, кОм	27 или 7,2
Ток утечки на «землю», вносимый устройством, мА	2,5
Выходное напряжение тока для контроля изоляции электрообогрева, В	115-140
Время срабатывания по отпаданию якоря выходного реле, с	0,6
Автоматическое восстановление работы, с	1,6
Рабочая температура, ^oС	от -40 до +60
Электрическая прочность изоляции относительно каркаса, В	2000
Сопротивление изоляции, МОм	50

Техническое обслуживание

АКИ-2М рассчитан на длительную непрерывную работу и не требует периодического отключения и обслуживания.

В эксплуатационных условиях подлежит периодической проверке 1 раз в год перед сезоном снегоочистки.

Хранение

Хранение автомата в открытом распакованном виде должно осуществляться в закрытых отапливаемых помещениях при температуре окружающего воздуха от +10 до +40С при отсутствии в воздухе паров кислот, щелочей или других активных веществ вызывающих коррозию металлов. Допустимый срок хранения в упаковке и консервации - 2 года.

Особенности

АКИ-2М выпускаются с пороговой чувствительностью к сопротивлению изоляции 27 кОм, но внутренней перемычкой могут быть переключены на чувствительность 7,2 кОм. АКИ-2М рассчитан на подключение к трёхфазной контролируемой сети переменного тока напряжением 127/220 В при суммарной емкости кабельной сети питания электронагревателей не больше 0,5 мкФ.

Автоматы настроены на 27 кОм, предназначены для использования на участках с рельсовыми цепями переменного тока 50 Гц, а настроенные на 7,2 кОм – при других типах рельсовых цепей.

Автоматы контроля изоляции настроенные на 27 кОм обеспечивают защиту рельсовых цепей частотой 50 Гц от подпитки путевых приемников со стороны устройств питания стрелочных электронагревателей.

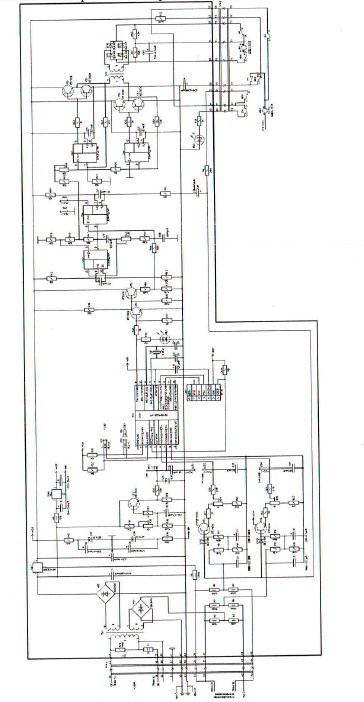

"Схема принципиальная схема АКИ-2М"

Рис.1 Схема принципиальная схема АКИ-2М
