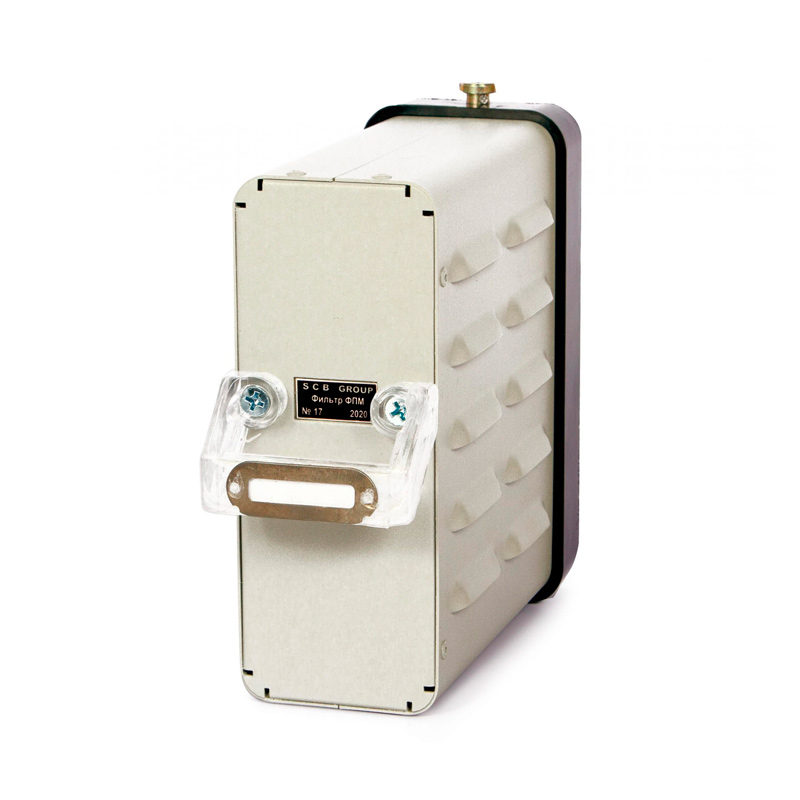

Фильтр ФПМ

Цена по запросу
В наличии
Артикул товара: 321
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 15.12.2021 * 1050 ₽**

СДЭК 16.12.2021* 920 ₽**

DPD 14.12.2021* 400 ₽**

Самовывоз 15.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Аппаратура рельсовых цепей
Производитель Укртрансвил (SCB GROUP)
Дополнительные характеристики
Область примененияАвтоматизированные системы управления, Железнодорожный транспорт

Фильтр ФПМ используется в составе аппаратуры тональных рельсовых цепей для согласования приборов питающего конца с рельсовой цепью.

Исполнение

Фильтр путевой устанавливается в розетки реле НШ и выпускается в двух вариантах исполнения:

  • ФПМ-8,9,11,
  • ФПМ-11,14,15.
Электрические параметры
Исполнение фильтра ФПМ Сопротивление на частоте 420±2 Гц, Ом Сопротивление на частоте 580±2 Гц, Ом
ФПМ‑8,9,11 70 – 86
ФПМ‑11,14,15 60  – 74
Величины емкости фильтра
Наименование параметра Значения параметра
ФПМ‑8,9,11(настройка 420, 480 Гц) ФПМ‑11,14,15(настройка 580, 720, 780 Гц)
Емкость,мкФ 0,10±0,0050 0,10±0,0050
0,15±0,0075 0,15±0,0075
0,22±0,0110 0,22±0,0110
0,33±0,0165 0,33±0,0165
0,47±0,0235 0,47±0,0235
0,68±0,0340 0,68±0,0340
1,50±0,0750 1,50±0,0750
2,20±0,1100 2,20±0,1100

Работа устройства

Входной сигнал от путевого генератора подаётся на выводы 11 – 71. Конденсаторы С1 – С8 совместно с обмоткой 4 – 1 трансформатора TV представляют собой последовательный резонансный контур, настраиваемый на нужную частоту внешними перемычками. При этом могут подключаться один или несколько конденсаторов параллельно и любая часть обмотки трансформатора. Одновременное изменение индуктивности и ёмкости контура фильтра при настройке позволяет достигнуть примерного равенства его сопротивления для различных частот. В результате нагрузка на генератор при любой частоте будет одинаковой, что обеспечивает независимость уровня его выходного сигнала от частоты. Выводы 12, 63, 62 и 61 используются для подключения кабеля, по которому сигнал через согласующий трансформатор и элементы защиты, размещённые в путевом ящике, подаётся в рельсовую линию. Выводы для подключения кабеля определяются в зависимости от рода тяги и минимального сопротивления балласта.

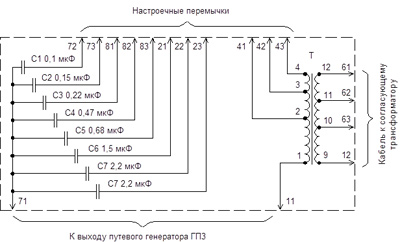

Рис.1. Принципиальная схема фильтра ФПМ
Рис.1. Принципиальная схема фильтра ФПМ
