Заземление переносное ВЛ 6-10 кВ

Цена по запросу
В наличии
Артикул товара: 1256
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.07.2022 * 1050 ₽**

СДЭК 11.07.2022* 920 ₽**

DPD 09.07.2022* 400 ₽**

Самовывоз 10.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Устройства заземления
Производитель Экипаж
Дополнительные характеристики
Конструктивное исполнениеПереносной

Заземление переносное ВЛ 6-10 кВ предназначено для заземления фазных проводов на отключенных участках ВЛ напряжением до 10 кВ непосредственно с поверхности земли.

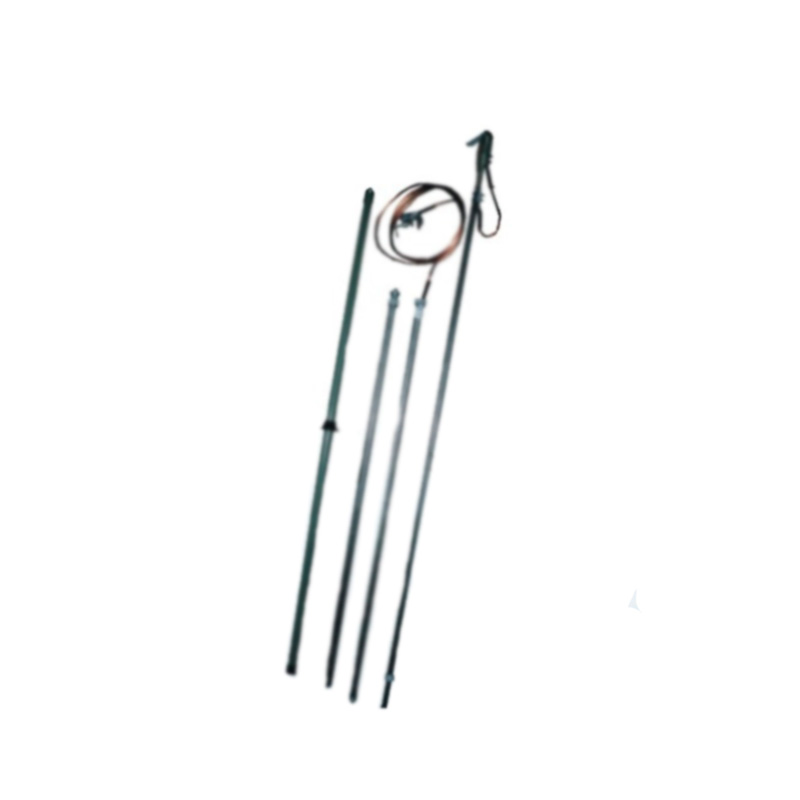

Рис.1. Общий вид заземления переносного ВЛ 6-10 кВ

Технические характеристики

Рабочее напряжение

10 кВ

Ток термостойкости

4 кА (в течение 3 с)

Длина

собранной штанги

8100 мм

рукоятки

1500 мм

изолирующей части

700 мм

при транспортировке

2250 мм

Число звеньев

металлических

3/4

общее

4/5

Длина/сечение заземляющего провода

4500 мм/25 мм2

Масса

6,2 кг

Материал

изолирующего звена

стеклопластик покрытый лаком

заземляющего проводника

медные жилы в полимерной оболочке

металлических звеньев

алюминиевый сплав

Исполнение

Заземление ВЛ 6-10 кВ состоит из составной штанги, заземляющего гибкого провода и струбцины для присоединения к заземленным частям ВЛ или временному штырю-заземлителю. Составная штанга заземления состоит из байонетного зажима, из металлических токопроводящих звеньев, а также изолирующей части с рукояткой.

Конструкция зажима позволяет надежно и быстро производить постановку/снятие заземления движением сверху-вниз. Металлические токопроводящие звенья выполнены из алюминиевого сплава и имеют сечение, достаточное для обеспечения необходимого тока термической стойкости. Соединительные межсекционные скруты токопроводящих звеньев имеют конструкцию, предотвращающую осевой проворот, а также площадь пятна контакта, достаточную для обеспечения необходимой термической стойкости заземления. Изолирующая часть и рукоятка составной штанги выполнена из профильного стеклопластика, покрытого электроизоляционной атмосферостойкой эмалью.

Гибкий заземляющий провод изготовлен из медных жил, покрытых прозрачной полимерной оболочкой. Концы провода запрессованы в кабельные наконечники. Для защиты провода от излома, в местах его присоединения, имеются амортизаторы в виде пружин из стальной проволоки, либо из полимерного материала.

В комплект поставки входит чехол для транспортировки и хранения заземления в сложенном состоянии.

По требованию заказчика, в комплект поставки может быть поставки временный штырь-заземлитель (точка сборки).
