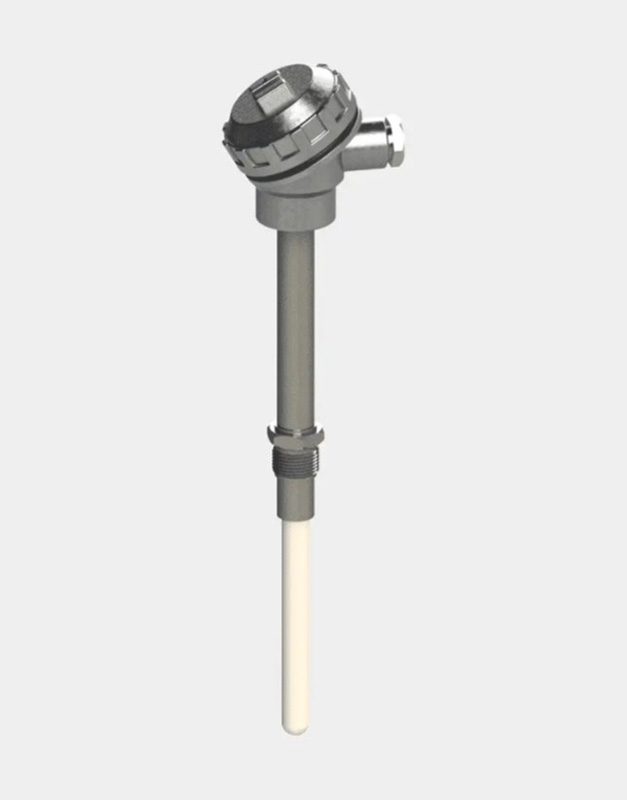

Высокотемпературный керамический датчик ТЖК-022

Высокотемпературные датчики с керамическим защитным чехлом ТЖК-022 предназначены для измерения температур до 1200°С. Датчики позволяют измерять температуру газообразных и химически неагрессивных к материалу защитной арматуры сред.

Особенности

• Имеет клеммную головку, которая позволит удобно провести соединение кабеля с датчиком и защитит место соединения.
• Имеет неподвижный штуцер, позволяющий надежно закрепить датчик.
• Кратковременная работа датчика возможна при 1200 °С.
• Модель не является высокотемпературной по всей длине, поэтому в горячей зоне должна находиться лишь керамическая часть.
• Так как часть защитной арматуры выполнена из керамики, необходимо при установке и эксплуатации избегать ударов термопреобразователя.
• Не применим для измерения температуры жидкостей, а также в агрессивных газах – испарения кислот, щелочей.

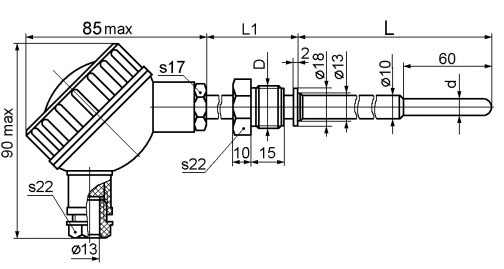

Рис.1 Схема габаритных размеров датчика ТЖК-022

Принцип работы

Принцип работы термопары ТЖК-022 основан на термоэлектрическом эффекте Зеебека. Термопара имеет два спаянных конца, один конец размещают в измерительной среде и называют рабочим или горячим спаем, а второй конец на месте подключения ко входу устройства — холодным спаем.

При возникновении разницы температур горячего и холодного спая в контуре возникает термо-ЭДС значение которого подается на вход.

Рис.2 Способы изготовления горячего спая

Рабочий спай помещают в защитную арматуру. Спаи термопар изготавливаются в различных конфигурациях. Спаи могут быть заземленными или незаземленными, а двухэлементные термопары могут быть изолированными или неизолированными.

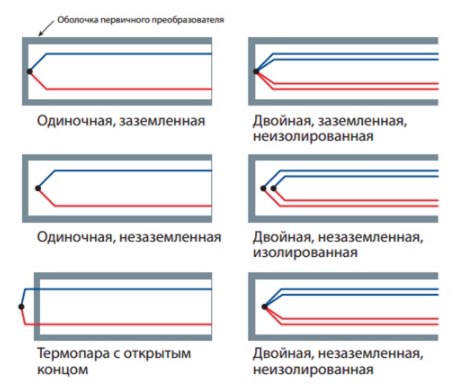

Рис.3 Конфигурации горячих спаев

Заземленные спаи термопар образуются, если спай термопары соединяется с оболочкой первичного преобразователя. Заземленные спаи обладают лучшей теплопроводностью, что, в свою очередь, повышает быстродействие. Однако заземление также делает цепи термопар более подверженными влиянию электрических шумов, которые могут искажать сигнал напряжения термопары, если контрольно-измерительный прибор не обеспечивает развязку. Все высококачественные измерительные преобразователи и платы ввода/ вывода предусматривают электрическую развязку в стандартной комплектации. Заземленный спай также в большей степени подвержен загрязнению химическими примесями со временем.

Термоэлектрический преобразователь ТЖК-022 с открытым спаем имеют горячий спай, выступающий из загерметизированного конца оболочки, обеспечивая высокое быстродействие. Герметизация препятствует попаданию влаги или других загрязнений внутрь оболочки. Обычно такие термопары применяются только в некоррозионных газах, например, в воздуховодах.

Незаземленные спаи получаются тогда, когда элементы термопары не соединяются с оболочкой первичного преобразователя, а окружены изолирующим порошком.
