Вертикальный оптический длиномер ИЗВ-3

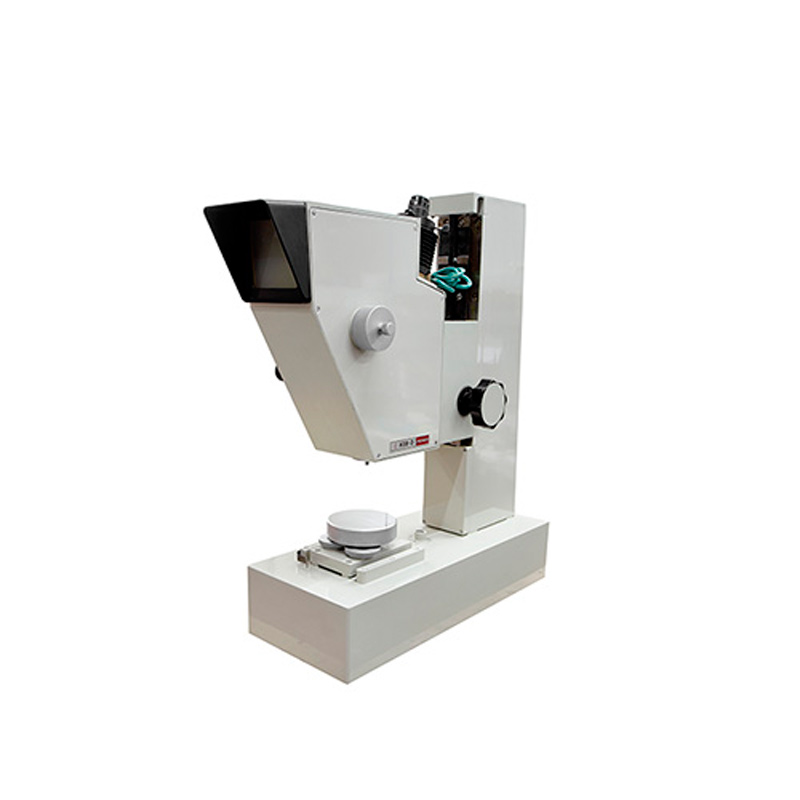

Вертикальный оптический длиномер ИЗВ-3 предназначен для разнообразных измерений с высокой точностью наружных и внутренних линейных размеров изделий методом непосредственной оценки и относительным методом.

Конструкция

Длиномер состоит из вертикального штатива и измерительного устройства.

Вертикальный штатив . На основании 21 укреплена колонка 22 с направляющей типа «ласточкин хвост», по которой с помощью зубчатой рейки перемещается измерительное устройство 23. Внутри колонки 22 установлен пружинный противовес, который уравновешивает измерительное устройство. Противовес соединен с измерительным устройством стальной лентой через направляющий ролик.

В направляющих планках 24 основания 21 может быть установлен плоский ребристый стол 25, фиксация которого производится пружиной 26. Пружина крепится стопорным винтом.

Рабочая поверхность ребристого стола доведена с высокой точностью. В столе имеются три резьбовых отверстия для крепления стола 27 (СТ- 6) и стола 28 (СТ-8). Регулируемый стол 29 (СТ- 5) устанавливается на столе СТ-6 и применяется для измерения мелких деталей с выточками и уступами, а также для измерения среднего диаметра резьбы с шагом не более 5 мм методом проволочек. Плоский стол СТ-6 применяется для измерения деталей, установка которых на ребристом столе затруднительна, а также служит основанием для стола СТ-5. Шаровой стол СТ-8 применяется для измерения тонких листовых деталей толщиной не менее 1 мм.

Для измерения цилиндрических изделий и шариков в комплект длиномера входит регулируемый плоский стол 30, который может быть закреплен на основании 21 вместо ребристого стола 25 с помощью трех винтов.

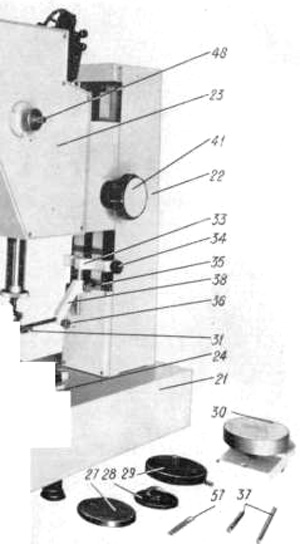

Рис.1. Чертеж оптического длиномера ИЗВ-3

Призматический, упор 31 служит для установки измеряемого изделия 32 цилиндрической формы на рабочую поверхность стола 25. Упор находится на кронштейне 33, закрепленном на направляющей колонки 22 винтом 34. Перемещение упора в вертикальном и горизонтальном направлениях осуществляется при открепленных винтах 35 и 36 соответственно.

Для установки на рабочей поверхности стола изделий прямоугольной формы применяются два цилиндрических упора 37. Цилиндрический упор вставляется вместо призматического упора.в кронштейн 38 и закрепляется винтом 36.

Кронштейн 38 крепится винтом 35 на оси кронштейна 33.

Три регулируемые опоры 39 (рис. 3) служат для установки длиномера в горизонтальное положение по круглому уровню 40.

Измерительное устройство . Внутри измерительного устройства 23 смонтированы кронштейн с пинолью и шкалой, регулятор, обеспечивающий нормальное измерительное усилие по всей длине опускания пиноли, регулятор скорости опускания пиноли, микрометр с проекционной системой отсчета и часть осветительного устройства.

Измерительное устройство перемещается по колонке 22 с помощью двух маховиков 41 (рис. 2, 3) при отжатом стопорном винте 42 (рис. 3). Внутри пиноли 43 установлена миллиметровая стеклянная шкала. На нижней части измерительного стержня пиноли имеется резьба для навинчивания грузовой шайбы 44. На конце стержня устанавливается измерительный наконечник 45. Пиноль перемещается вверх вращением маховичка 46 при открепленном винте 47.

Во избежание разрыва ленты регулятора, поддерживающего нормальное измерительное усилие, маховичок 46 разрешается вращать в направлении стрелки, награвированной в его торце

Пиноль опускается под действием собственного веса. Плавность движения пиноли обеспечивается направляющими подшипниками, регулятором скорости опускания пиноли и регулятором измерительного усилия.

Маховички 48 и 49 служат для установки нулевого отсчета по микрометру. Отсчет снимается на экране 50, защищенном от бокового света козырьком 51. В верхней части корпуса измерительной головки укреплен тубус 52 осветительного устройства длиномера. В тубусе крепятся патрон с лампой и конденсор. Для регулировки освещения экрана патрон с лампой можно перемещать внутри тубуса вдоль оптической оси конденсора при открепленном винте 53 и перпендикулярно к оптической оси с помощью четырех регулировочных винтов 54.

Лампа (6В, 30Вт) питается через трансформатор, установленный внутри основания и включенный на напряжение 220 В. Для включения трансформатора в сеть напряжением 127 В нужно переключить концы его с клемм 1-3 на клеммы 1-2. Переключение производить при отключенном сетевом питании .

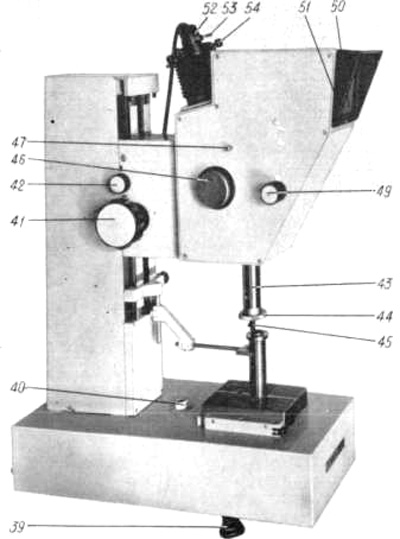

Рис.2. Чертеж оптического длиномера ИЗВ-3
