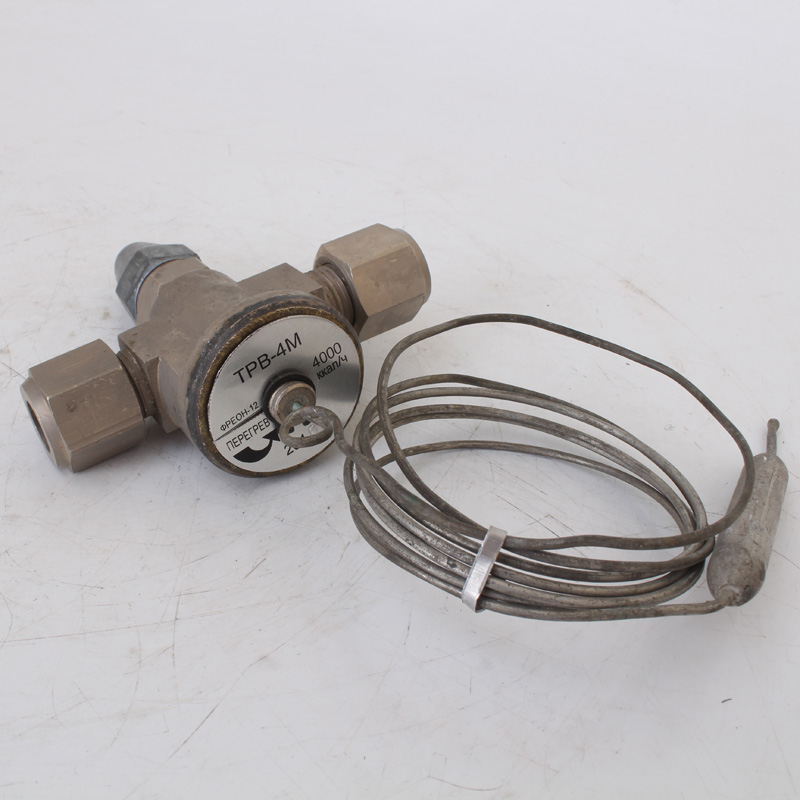

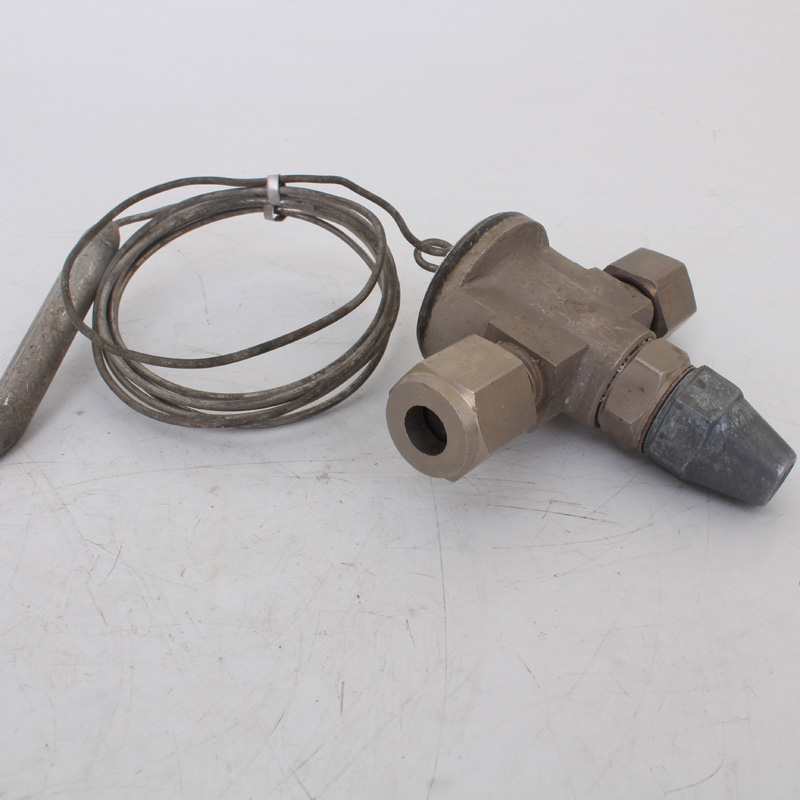

Вентиль ТРВ-4М

Вентиль ТРВ-4М используется при оснащении установок промышленного или торгового назначения (льдогенераторов, продуктовых холодильных камер, витрин, автоматов газированной воды), а также в системах кондиционирования, устанавливаемых в транспортных установках для авторегулирования подачи хладагента, в роли которого выступает фреон-12, в испаритель холодильной установки. Работа вентиля зависит от уровня перегрева паров фреона.

Вентиль ТРВ-4М входит в число комплектующих холодильных установок, как стационарного типа, так и устанавливаемых на водном, железнодорожном и автомобильном транспорте.

Размещение и монтаж

Перед установкой терморегулирующего вентиля ТРВ-4М необходимо снять заглушки, расположенные под накидными гайками, а также осуществить проверку наличия наполнителя в термочувствительной системе. Если клапан устройства закрыт, а воздушная струя, подводимая к входу вентиля, не выводится через отверстие выхода, то вентиль неисправен. Устанавливать вентиль необходимо перед испарителем, а термобаллон должен закрепляться на всасывающий трубопровод, расположенный за испарителем. При этом посредством использования медной проволоки или хомута необходимо добиться хорошего теплового контакта баллона и верхней части трубопровода.

Недопустима установка термобаллона в карманах жидкости или после них, а также поблизости от мест соединения труб или мест, где баллон может подвергаться воздействию факторов, вызывающих ложные температурные импульсы. Вентиль ТРВ-4М настроен производителем на перегрев начального открытия клапана (равный 4±1ºС) при температурном режиме -15ºС…+30ºС. Однако возможна перенастройка заданных значений путем медленного вращения штока с задержкой после каждой половины оборота штока. Каждый оборот приводит к изменению значения перегрева начального открытия клапана на 4ºС (±1ºС).

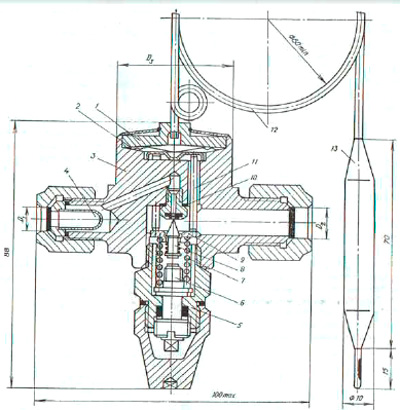

Рис.1. Общий вид термовентиля ТРВ-4М, где:
1 - крышка, 2- мембрана, 3 - корпус, 4 - фильтр, 5 - штуцер, 6 - шток, 7 - пружина сжатия, 8 - дроссель, 9 - клапан, 10 - седло, 11 - толкатель, 12 - капиллярная трубка, 13 - термобаллон

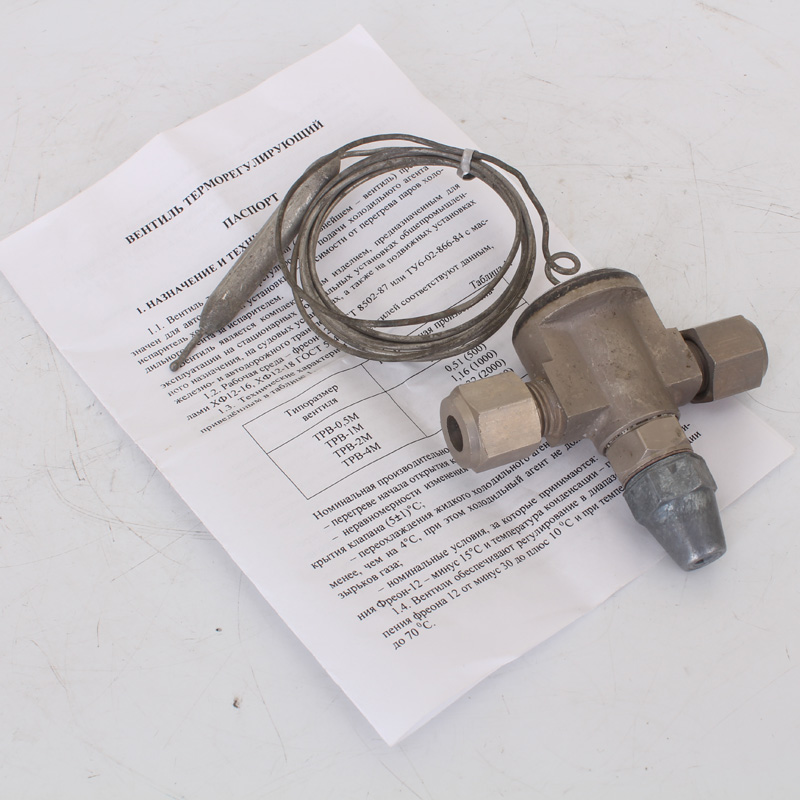

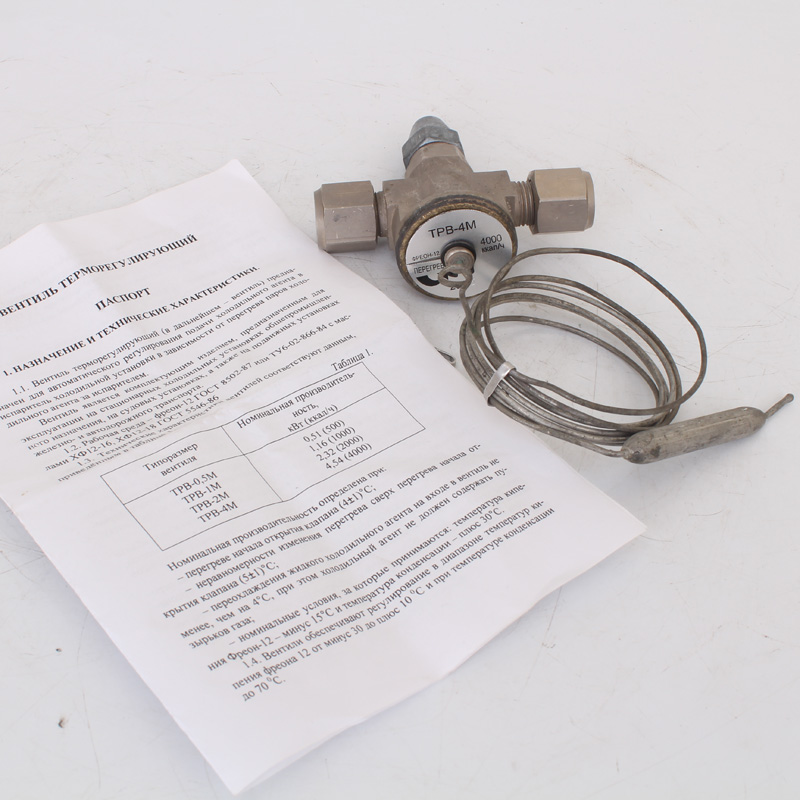

Комплект поставки

• Вентиль ТРВ-4М - 1 шт,
• Паспорт - 1 экз,
• Упаковочная коробка - 1 шт.

Работа устройства

Принцип действия ТРВ-4М основан на том, чтобы постоянно поддерживать состояние перегрева в испарителе. За счёт этого обеспечивается заполнение испарителя нужным объёмом хладагента. Нагрузка при этом при этом не оказывает своего влияния на работу устройства. Также важно, что жидкость гарантированно не попадает во всасывающий трубопровод или компрессор.
