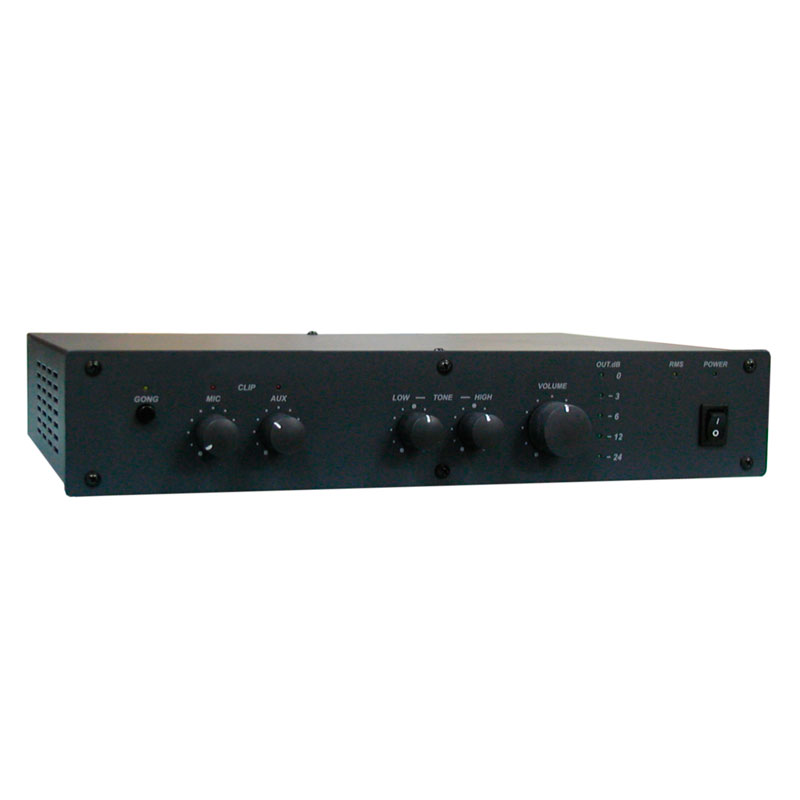

Усилитель-микшер 80ПП022М

Цена по запросу

В наличии

Артикул товара: 2057

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Усилители мощности звука
Производитель	Веллез

Дополнительные характеристики

Усилитель-микшер 80ПП022М предназначен для трансляции сообщений с микрофона или микрофонного пульта, а также музыкального сопровождения от подключенного к нему источника. В комплекте с данным усилителем-микшером может быть применен микрофонный пульт ПМЗ-01 или ПМ-01.

Условия эксплуатации

Рабочие условия эксплуатации усилителя :

температура окружающей среды, °С от минус 5 до 40
относительная влажность воздуха, %, не более 95
атмосферное давление, мм рт ст. от 630 до 800

Область применения

Отрасль использования - объекты народного хозяйства, банки, гостиницы, офисы и тому подобное.

Особенности конструкции

К усилителю могут быть подключены внешнее звуковоспроизводящее устройство, имеющее линейный выход, и динамический микрофон. Также к усилителю может быть подключен микрофонный пульт ПМЗ-01 или ПМ-01. При передаче объявлений с микрофонного пульта трансляция с любого из подключенных к усилителю источников прекращается на время передачи объявления. При необходимости перед передачей объявлений может передаваться сигнал привлечения внимания.

Технические характеристики
Параметры	Значение
Выходная мощность усилителя для выхода 30 В (при f=1кГц, Кг=1%), Вт	100
Выходная мощность усилителя для выхода 4 Оhm (при f=1кГц, Кг=1%), Вт	50
Диапазон воспроизводимых частот для выхода 30В, Гц (-3дБ)	40 ÷ 20000
Диапазон воспроизводимых частот для выхода 4 Оhm, Гц (-3дБ)	30 ÷ 20000
Активное сопротивление нагрузки для выхода 4 Оhm, Ом, не менее	4
Чувствительность входов, мВ: микрофонный динамический линейный	2
	100
Уровень А - взвешенного шума входов, дБ, не менее:
Уровень А - взвешенного шума входов, дБ, не менее: микрофонный динамический линейный	54
	85
Диапазон регулировки тембра на частотах 100 Гц и 10 кГц, дБ, не уже	± 10
Напряжение питания переменного тока частотой 50 Гц, В	220 +22/-33
Мощность потребления, ВА, не более	140
Защита от КЗ в нагрузке	имеется
Защита от перегрева	имеется
Габаритные размеры без упаковки, мм, не более	350х65х250
Масса без упаковки, кг, не более	2,8

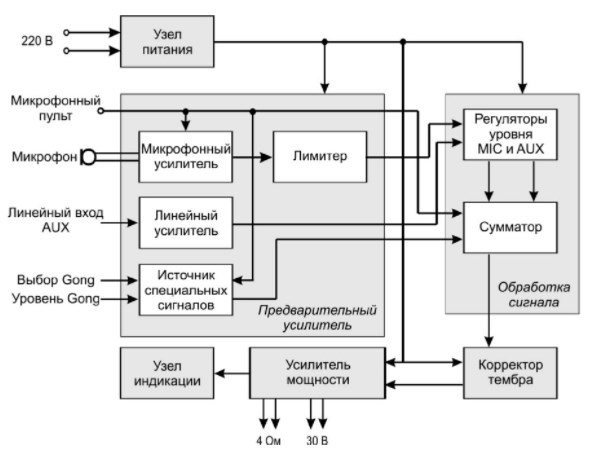

"Структурная схема усилителя 80ПП022М"

Рис.1 Структурная схема усилителя

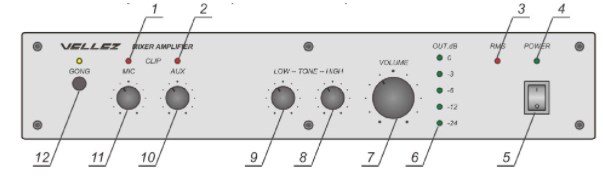

"Схема органов управления передней панели 80ПП022М"

Рис.2 Схема органов управления передней панели 80ПП022М

Светодиодный индикатор "CLIP MIC" (Перегрузка Микрофон)
Светодиодный индикатор "CLIP AUX" (Перегрузка Линейный вход)
Светодиодный индикатор "RMS" (Удаленный микрофонный пульт)
Светодиодный индикатор "POWER" (Питание)
Переключатель "POWER" (Питание)
Светодиодные индикаторы "OUT dB" (Выход дБ)
Регулятор "VOLUME" (Громкость)
Регулятор "TONE HIGH" (Тембр ВЧ)
Регулятор "TONE LOW" (Тембр НЧ)
Регулятор "AUX" (Линейный вход)
Регулятор "MIC" (Микрофонный вход)
Кнопка "GONG" (Гонг)

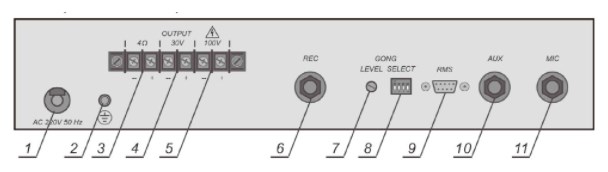

"Схема органов управления задней панели 80ПП022М"

Рис.3 Схема органов управления задней панели 80ПП022М

Кабель 3-х проводный для подключения усилителя
Клемма заземления
Клеммы "OUTPUT 4 Ohm" (Выход 4 Ом)
Клеммы "OUTPUT 30 V" (Выход 30 В)
Клеммы "OUTPUT 100 V" (Выход 100 В)
Разъем "REC" (Запись)
Регулятор "GONG LEVEL" (Гонг Уровень)
Переключатель "GONG SELECT" (Гонг Выбор)
Разъем "RMS" (Пульт микрофонный)
Разъем "AUX" (Линейный вход)
Разъем "MIC" (Микрофонный вход)
