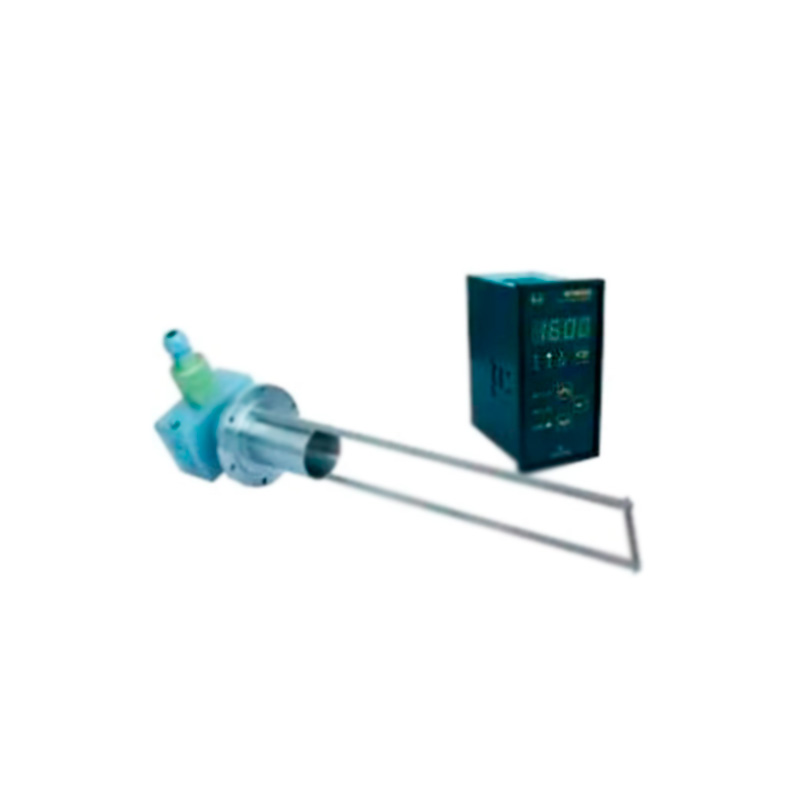

Уровнемер ультразвуковой МТМ900

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2022 * 1050 ₽**

СДЭК 08.12.2022* 920 ₽**

DPD 06.12.2022* 400 ₽**

Самовывоз 07.12.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Уровнемеры
Производитель Микротерм
Дополнительные характеристики
Напряжение питания24 В
Потребляемая мощность6 Вт
Класс точности0,25, 0,5

Уровнемер ультразвуковой МТМ900 предназначен для обеспечения автоматического дистанционного измерений уровня жидких сред, в том числе вязких, неоднородных, взрывоопасных, высокоагрессивных и др.

Комплект поставки

В состав уровнемеров МТМ900 входят:

  • датчик уровня ДУ1 - 1 шт;
  • блок электронный БЭ1 - 1 шт;
  • комплект монтажный - 1 компл.

Исполнение

Уровнемеры не предназначены для контроля уровня пенящихся жидкостей с толщиной пены более 50 мм, и жидкостей, имеющих свойства налипания и кристаллизации.

Уровнемеры обеспечивают также вычисление значений технологического параметра, зависящего от значений уровня (объема или расхода).

Уровнемеры могут быть применены в составе автоматизированных систем контроля и управления на промышленных предприятиях для измерений уровня в резервуарах, технологических емкостях и уровня жидкостей в открытых каналах и лотках.

Обмен информацией по интерфейсу RS485 с ПК ведется по протоколу “Modbus RTU” и обеспечивает дистанционный съем информации, установку расчетных параметров и уставок сигнализации достижения двух значений уровня в диапазоне измерений.

Уровнемеры выполнены в виде двух блоков:

  • датчик уровня ДУ1;
  • блок электронный БЭ1.

Датчики уровня ДУ1 выполнены с видом взрывозащиты “Искробезопасная электрическая цепь”, соответствуют требованиям ГОСТ 22782.0-81, ГОСТ 22782.5-78, имеют маркировку взрывозащиты “ОExiaIIВТ4 в комплекте МТМ900” и могут устанавливаться во взрывоопасных зонах согласно главе 4 ДНАОП 0.00-1.32-01 “Правила устройства электроустановок. Электрооборудование специальных установок”.

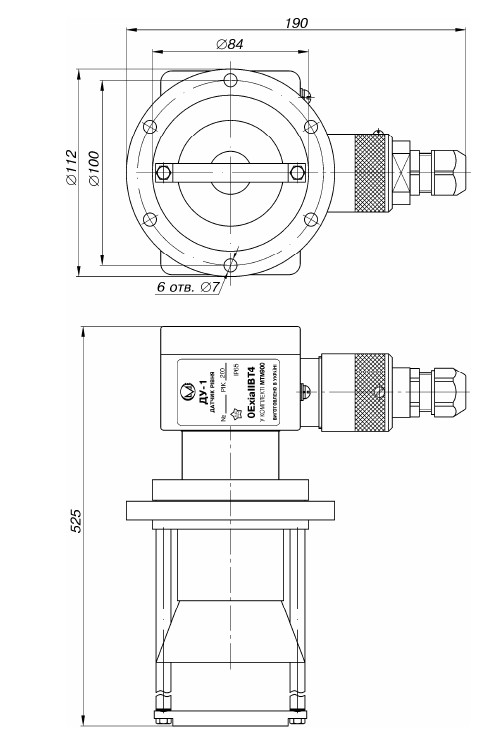

Рис.1. Габаритные размеры датчика уровня ДУ1
Рис.1. Габаритные размеры датчика уровня ДУ1

Блоки электронные БЭ1 выполнены с видом взрывозащиты “Искробезопасная электрическая цепь”, соответствуют требованиям ГОСТ 22782.5-78, имеют маркировку взрывозащиты “ExiaIIВ в комплекте МТМ900” и предназначены для установки вне взрывоопасных зон согласно главе 4 ДНАОП 0.00-1.32-01 “Правила устройства электроустановок. Электрооборудование специальных установок”.

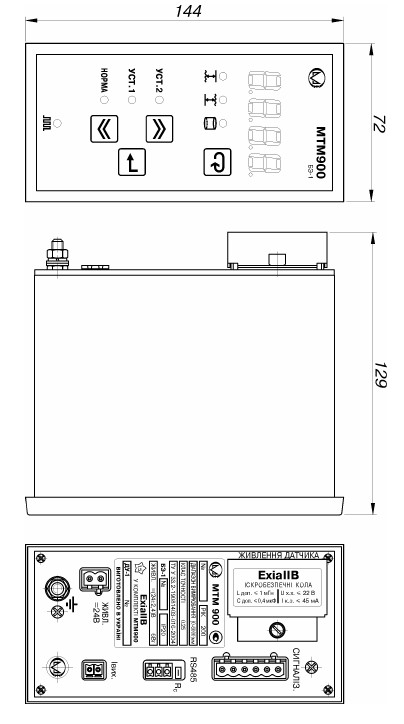

Рис.2. Габаритные размеры блока электронного БЭ1
Рис.2. Габаритные размеры блока электронного БЭ1

Технические характеристики

Напряжение питания

DC 24 В +10% -15%

при поставке в комплекте с МТМ101

АС 197...242 В

при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность, не более

6 Вт

Сопротивление нагрузки, не более

  • 0...20 мА, 4...20 мА

1000 Ом

  • 0...5 мА

2500 Ом

Допустимый ток коммутации реле, не более

3 А

Допустимое напряжение на разомкнутых контактах, не более

AC 220 В
DC 250 В

Допустимая коммутируемая мощность

AC 125 ВА
DC 60 Вт

Допустимые параметры внешних искробезопасных электрических цепей блоков электронных, включая индуктивность и емкость линии связи

  • Uхх

22 В

  • Iкз

45 мА

  • Lдоп

1 мГн

  • Cдоп

0.4 мкФ

Класс точности

0.25; 0.5

Длина линии связи между датчиком уровня и блоком электронным, не более

1000 м

Масса, не более



Датчик уровня

3.0 кг

Блок электронный

0.6 кг

Эксплуатация

Уровнемеры МТМ900 предназначены для эксплуатации в следующих условиях: датчики уровня ДУ1 со стороны корпуса:

  • температура окружающего воздуха от минус 30 °С до плюс 50 °С;
  • относительная влажность окружающего воздуха до 95 % при 35 °С и более низких значениях температуры без конденсации влаги; датчики уровня ДУ1 со стороны преобразующей головки (1.3.1):
  • температура газовой среды от минус 30 °С до плюс 50 °С;
  • относительная влажность газовой среды до 95 % при 35 °С и более низких значениях температуры без конденсации влаги;
  • избыточное давление газовой среды не более 100 кПа;
  • содержание в газовой среде паров высокоагрессивных веществ (кислот, щелочей); блоки электронные БЭ1:
  • температура окружающего воздуха от 5 °С до 50 °С;
  • относительная влажность окружающего воздуха до 80 % при 35 °С и более низких значениях температуры без конденсации влаги;
  • синусоидальная вибрация с частотой от 5 Гц до 25 Гц и амплитудой смещения до 0,1 мм;
  • постоянные магнитные поля и (или) переменные поля сетевой частоты с напряженностью до 400 А/м.
