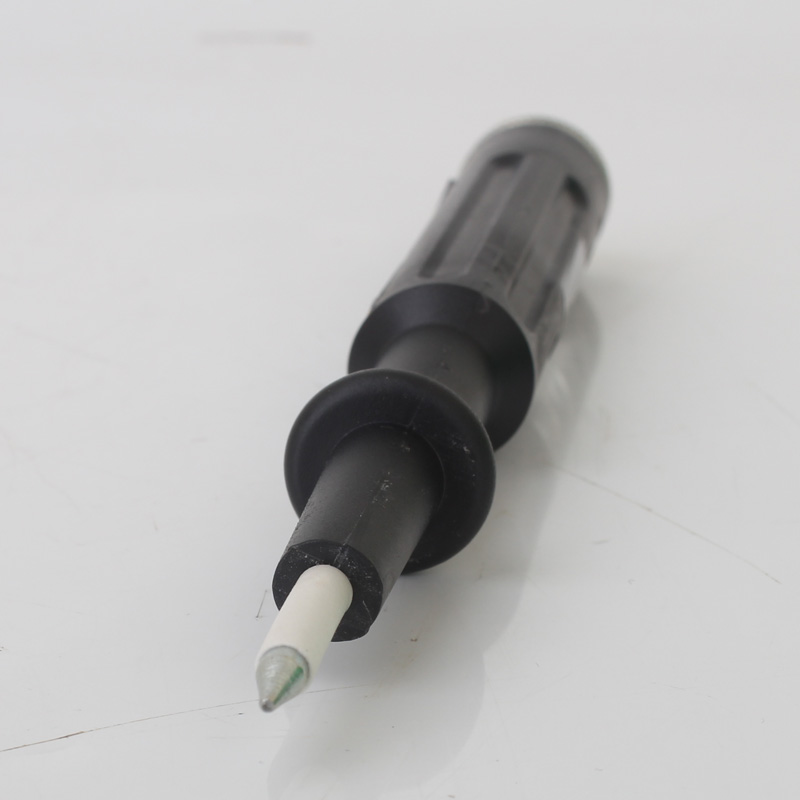

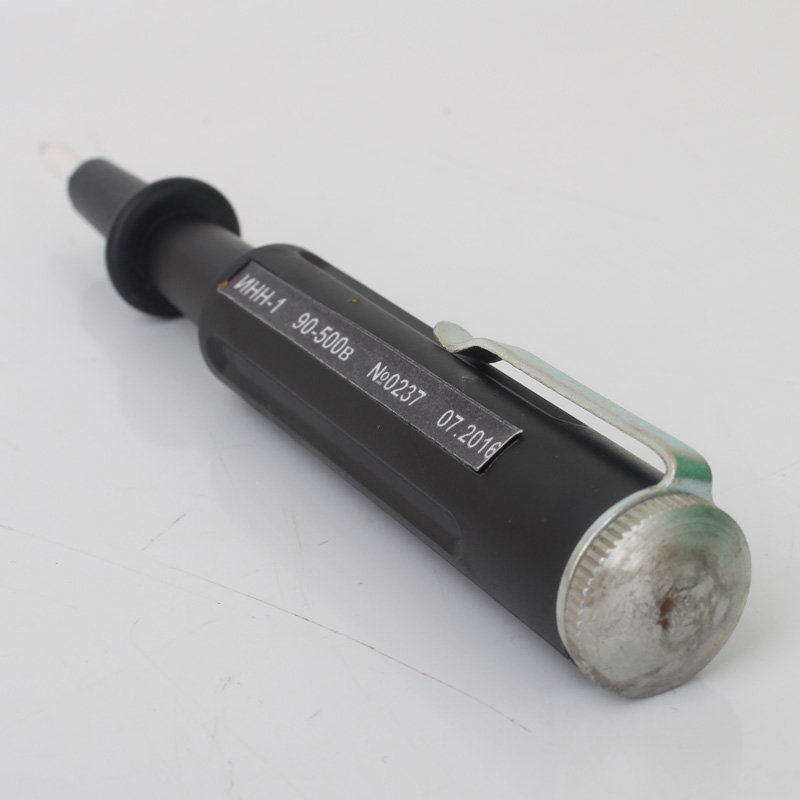

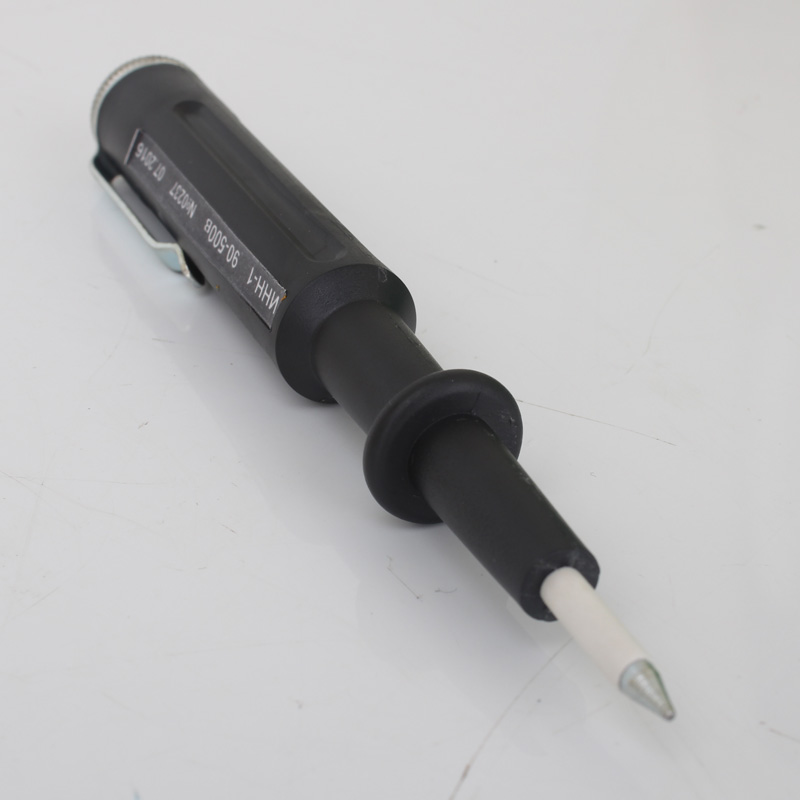

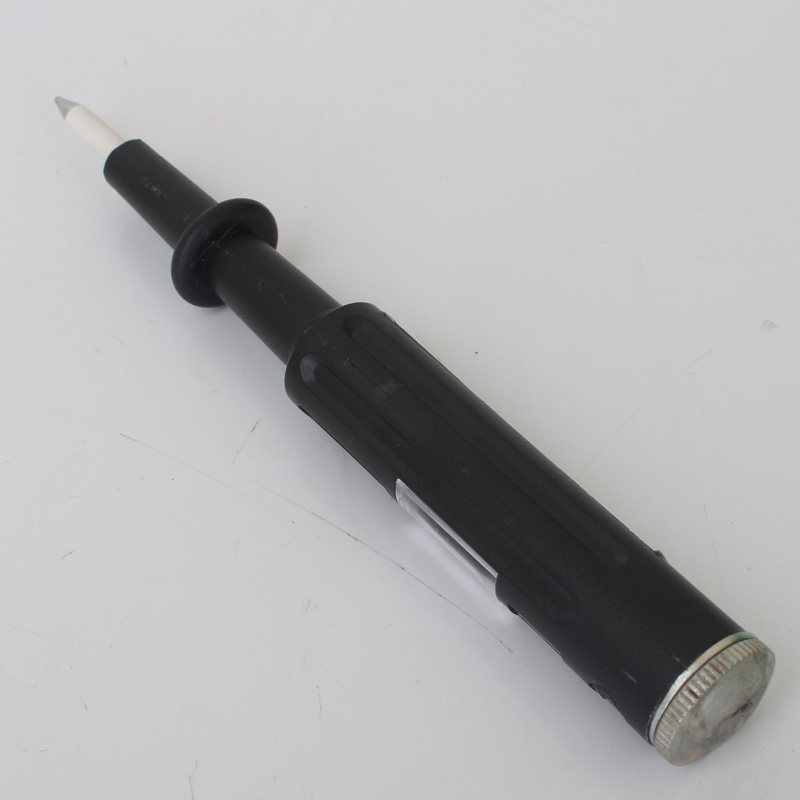

Указатель напряжения ИНН-1

Указатель напряжения ИНН-1 (однополюсный индикатор-отвертка) предназначен для проверки наличия напряжения переменного тока частотой 50 Гц на токоведущих частях электрооборудования, а также для мелких работ в качестве отвертки.

Комплект поставки

• Индикатор напряжения ИНН-1
• Чехол - 1 шт.
• Руководство по эксплуатации - 1 экз.

Работа устройства

Принцип действия основан на свечении неоновой лампы при протекании через нее емкостного тока.

Для определения наличия напряжения необходимо, касаясь пальцем металлического контакта на корпусе индикатора, лезвием отвертки дотронуться до контакта обследуемого объекта. При наличии напряжения загорается индикаторная лампа.

Чтобы определить фазный провод нужно, удерживая рукой контакт на торцевой части устройства, наконечником прикоснуться к исследуемому проводнику. Если на нем присутствует напряжение, то произойдет загорание газоразрядной лампы, которое можно наблюдать через окошко на боковой части ИНН-1. Яркость свечения будет тем выше, чем большее значение контролируемого фазного напряжения. Если происходит проверка цепей вторичной коммутации, то на контактный наконечник нужно надевать трубку из изоляционного материала, оставляя свободным участок длиной около 5 мм.

Эксплуатация

Оптимальными условиями для использования индикатора напряжения ИНН-1 являются:

• температура от минус 45 до 50 °С,
• относительная влажность до 80 % при 25 °С.
