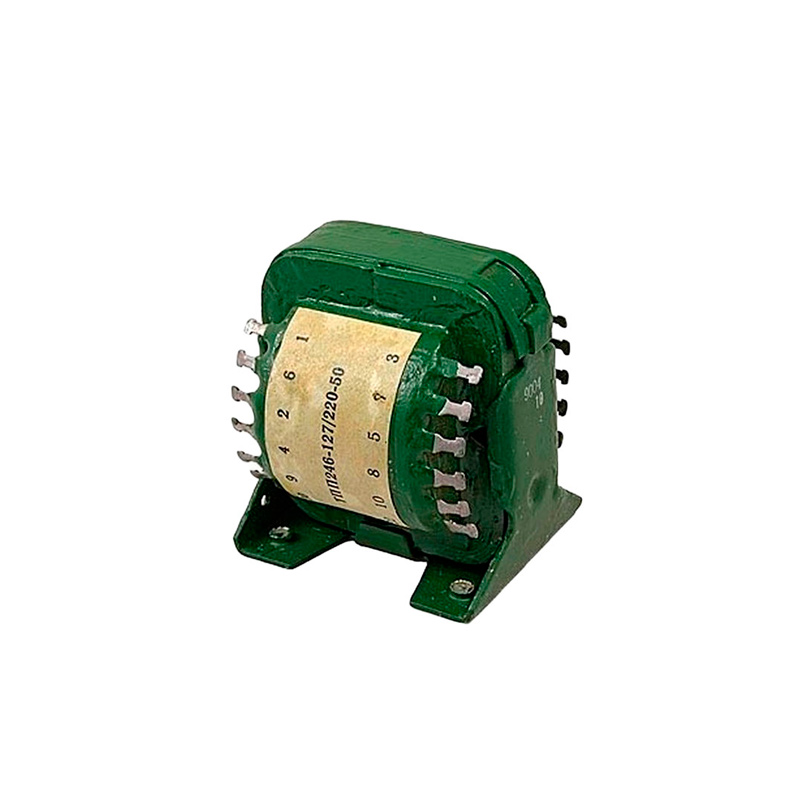

Трансформаторы питания низковольтные ТПП

Цена по запросу

В наличии

Артикул товара: 811

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2024 * 1050 ₽**

СДЭК 30.04.2024* 920 ₽**

DPD 28.04.2024* 400 ₽**

Самовывоз 29.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Трансформаторы
Производитель	Ингул

Дополнительные характеристики
Напряжение питания	220 В
Потребляемая мощность	2,5-226 ВА
Конструктивное исполнение	Низковольтные
Область применения	Радиоэлектронная аппаратура

Трансформаторы питания низковольтные ТПП предназначен для работы в электрических источниках питания радиоэлектронной аппаратуры при напряжении сети 220В, частотой 400Гц.

Исполнение

Трансформаторы ТПП изготавливаются на броневых магнитопроводах с бескаркасной намоткой катушек. Данная группа трансформаторов отличается от других типов трансформаторов питания низкими напряжениями вторичных обмоток.

Трансформаторы являются стойкими к воздействию влаги, механическим и биологическим воздействиям.

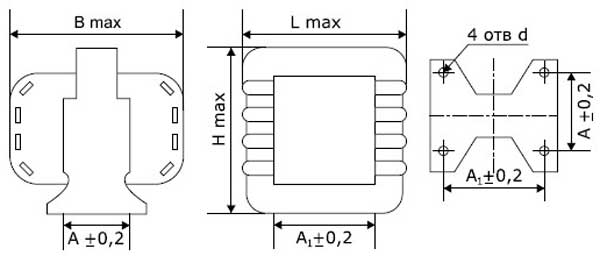

Рис.1. Габаритный чертеж трансформаторов ТПП

Технические характеристики
Номинальная мощность	от 2,5 до 226ВА
Напряжение питания сети, частотой 400Гц	220В
Выходные напряжения и токи вторичных обмоток в номинальном режиме	от 1,76 до 140В от 0,005 до 12А
Количество обмоток	от 2 до 7 шт
Коэффициент полезного действия	70-85%
Габаритные размеры	от 33х35х44 до 75х74х71мм
Масса	от 65 до 1260 г

Магнитопровод для трансформаторов низковольтных ТПП на чистоту 400Гц
ТПП на частоту 400Гц	Магнитопровод
ТПП 302-304, 384, 408	ШЛ 6x8
ТПП 305-306, 365, 407, 414	ШЛ 6x10
ТПП 380	ШЛ 6x12,5
ТПП 307, ТПП 309-311, 362, 367, 381, 393, 395, 418	ШЛ 8x8
ТПП 312-313, ТПП 366, 394, 417	ШЛ 8x10
ТПП 314-317, ТПП363, 368, 370, 371, 376, 379, 382, 412	ШЛ 8x12,5
ТПП 318-319, 354, 356, 372, 374, 377, 389, 399, 400	ШЛ 8x16
ТПП 369, ТПП 411	ШЛ 10x10
ТПП 321-324, ТПП 326-327, ТПП 349, ТПП 357	ШЛ 10x12,5
ТПП 325, ТПП328-332, 355, 378, 396, 401, 406, 419	ШЛ 10x16
ТПП 397, ТПП 404-405, ТПП 415	ШЛ 10x20

Эксплуатация

Трансформаторы питания низковольтные ТПП выдерживают воздействие:

синусоидальной вибрации 10 г, 1÷2500Гц,
одиночных ударов 500 г, длительностью 1÷10мс,
многократных ударов 35 г, длительностью 1÷80мс,
относительной повышенной влажности 98% при t=25°C,
повышенной и пониженной рабочей температуры среды +140°C и -60°C,
соляного тумана (для исполнения В); плесневых грибов (для исполнения В)

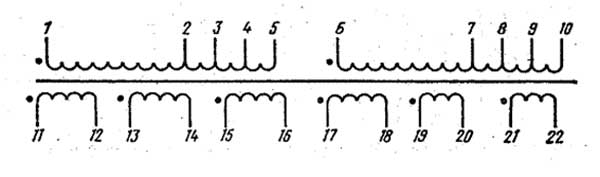

Рис.2. Электрическая схема трансформаторов ТПП и напряжением сети питания на 127/220 В и частоту 50 герц. (ТПП 48, ТПП 67, ТПП 88).

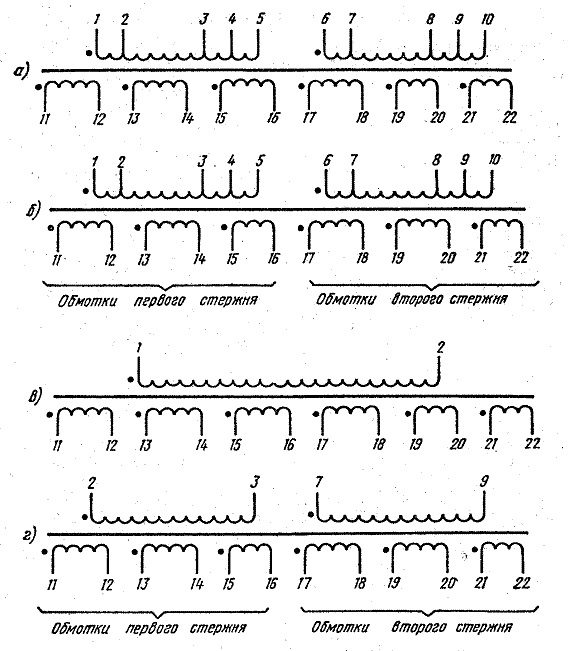

Рис.3. Схема трансфоматоров ТПП с питающей частотой 50Гц, где:
а) броневая конструкция (напряжение 127/220В); б) – стержневая конструкция (напряжение 127/220В), в) броневая конструкция (напряжение 220В); г) – стержневая конструкция ( напряжение 220В)
