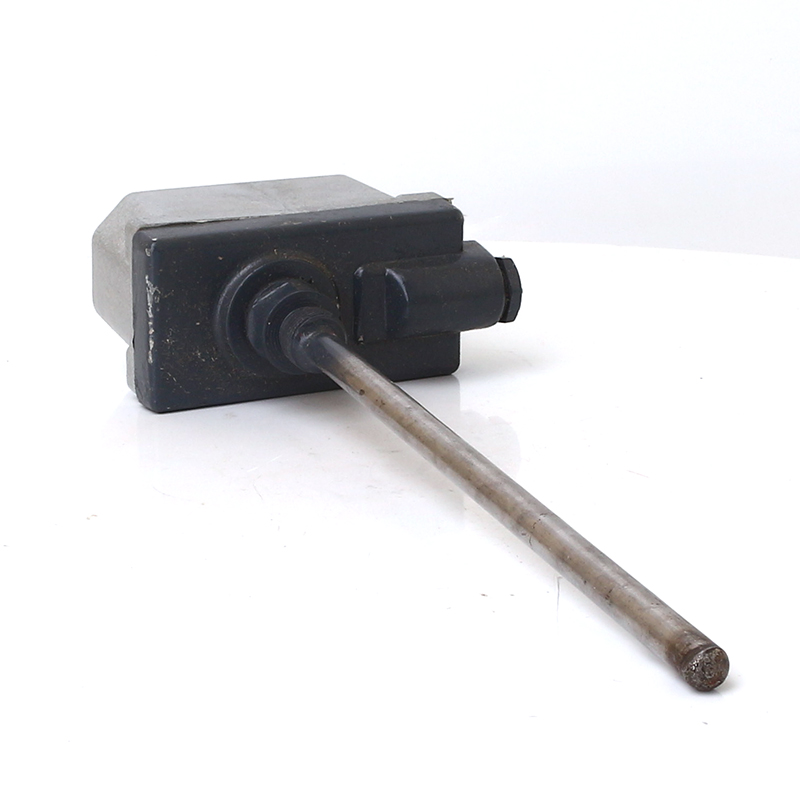

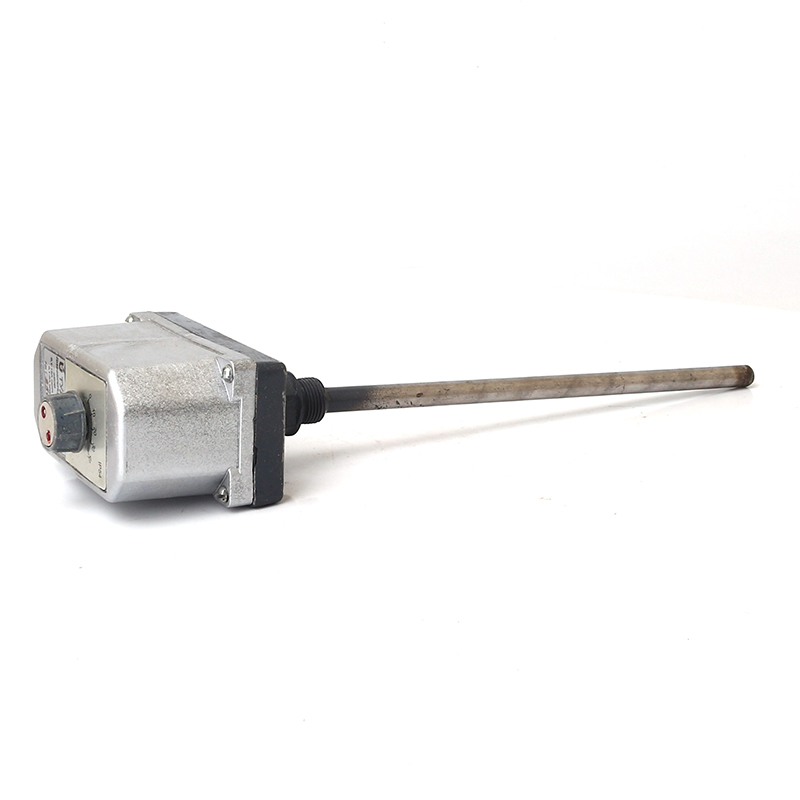

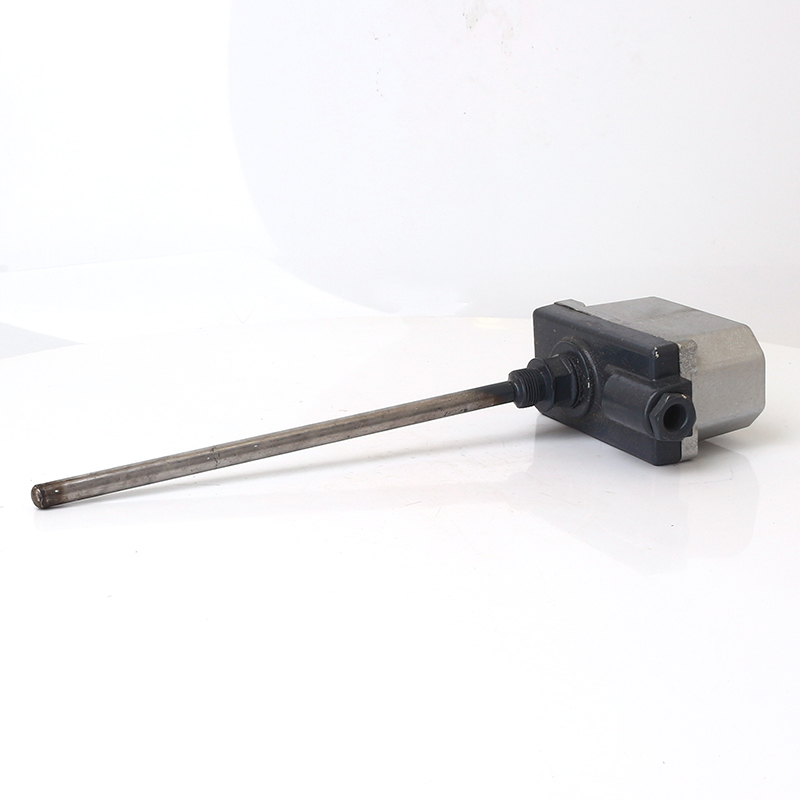

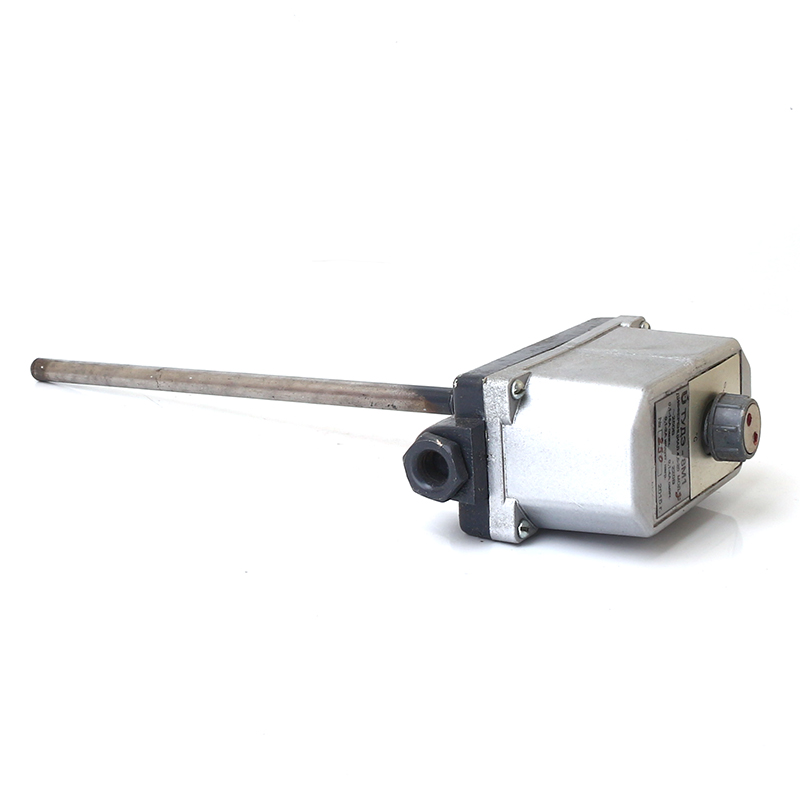

Терморегулятор ТУДЭ-7М1

Цена по запросу

В наличии

Артикул товара: 73

pdf Инструкция по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 07.05.2024 * 1050 ₽**

СДЭК 08.05.2024* 920 ₽**

DPD 06.05.2024* 400 ₽**

Самовывоз 07.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Регуляторы температуры (Терморегуляторы)
Производитель	КППЗ

Дополнительные характеристики
Диапазон измерений	400-1000 градусов
Степень защиты	IP54
Конструктивное исполнение	пылезащищенные, влагозащищенные
Область применения	Системы автоматического контроля и регулирования
Другие особенности	ТУДЭ

Терморегулятор ТУДЭ-7М1 предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кг/см²).

Основные особенности

По защищенности от воздействия окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты IP54.
Устройства ТУДЭ-7М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии стали 10Х23Н18.
При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.

Технические характеристики
Диапазон регулируемых температур			+400...+1000°С
Допустимая основная погрешность срабатывания по шкале заданий			1,5%
Диапазон дифференциала			7-20°С
Длина чувствительного элемента			451 мм
Допустимая толщина изоляции			300 мм
Степень защиты			ІР54
Контактное устройство ТУДЭ коммутирует:	цепи постоянного тока	напряжением	220⁺²²_-33 В
		силой тока	0,1 - 4 А при омической нагрузке
	цепи переменного тока	напряжением	220⁺²²_-33 или 240⁺²⁴_-36 В
		частотой	50 - 60 Гц
		силой тока	0,1 - 10 А при омической нагрузке
			0,1 - 2 А при индуктивной нагрузке при cos φ ⩾ 0,5
Габаритные и присоединительные размеры			см. ниже
Вес терморегулятора			1,5 кг

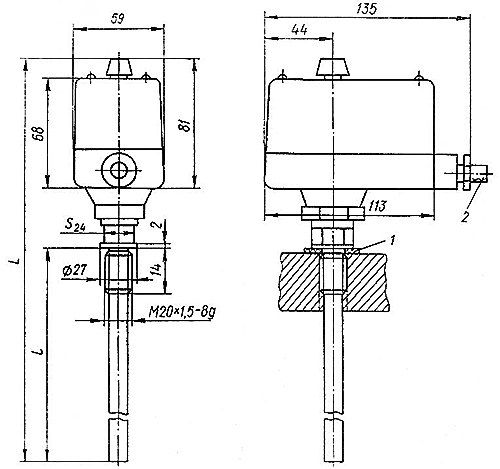

"Размеры датчика температуры ТУДЭ-7М1"

Размеры датчика температуры ТУДЭ-7М1 в пылевлагозащищенном исполнении

L - 488; 588 мм;
l - 351; 451 мм.

Принцип работы

Принцип действия терморегулятора основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды.

Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

Комплект поставки

Регулятор температуры ТУДЭ-7М1 - 1 шт.
Защитная тара - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
