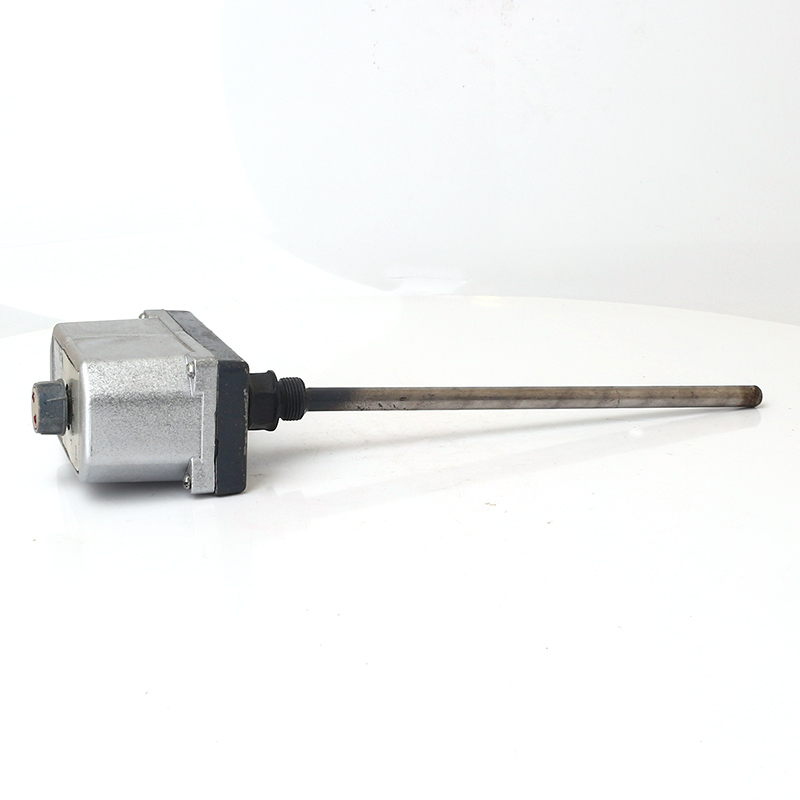

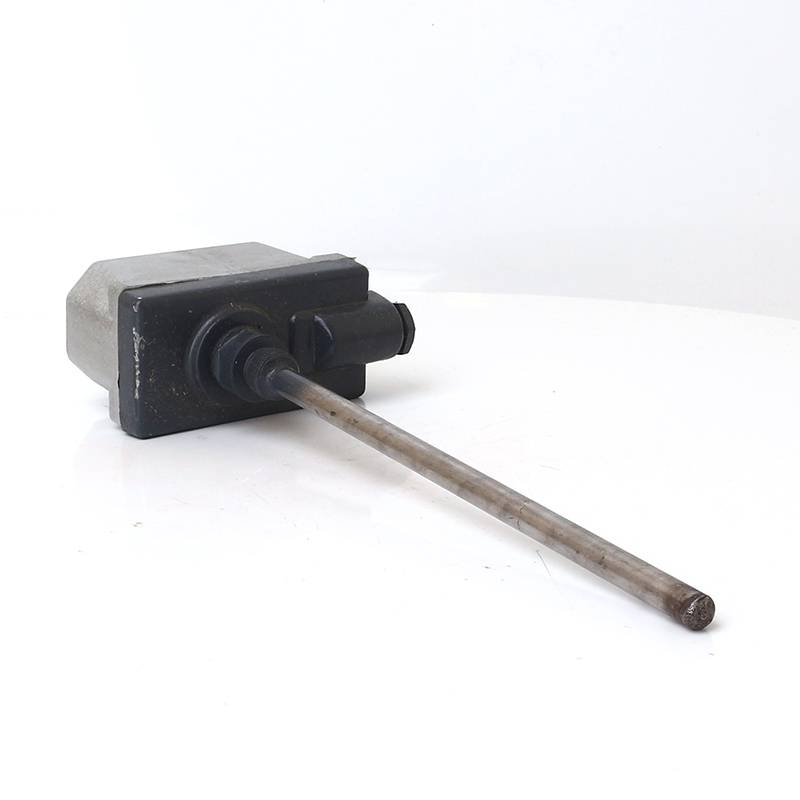

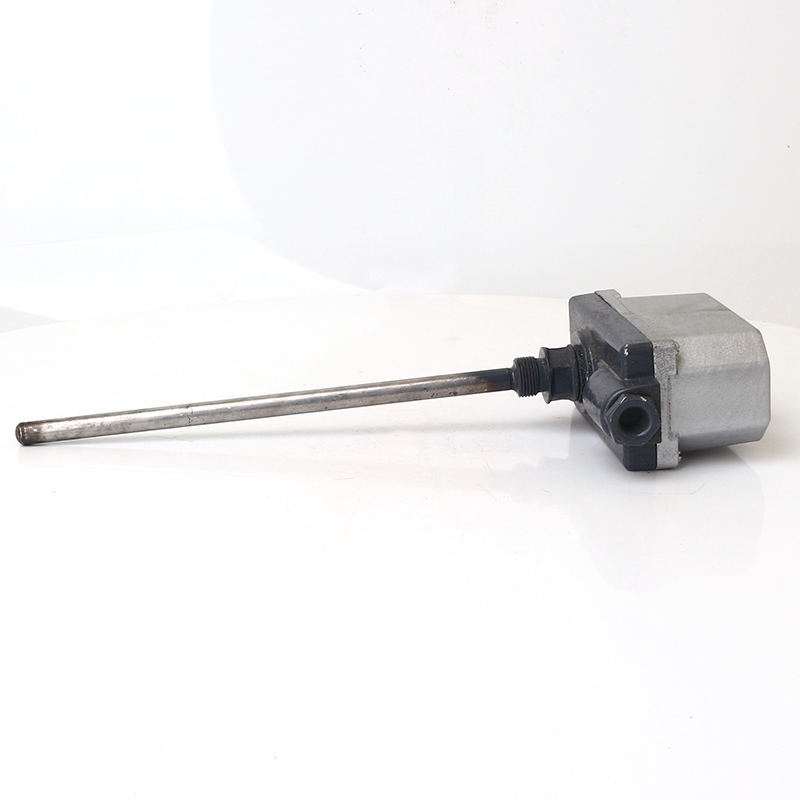

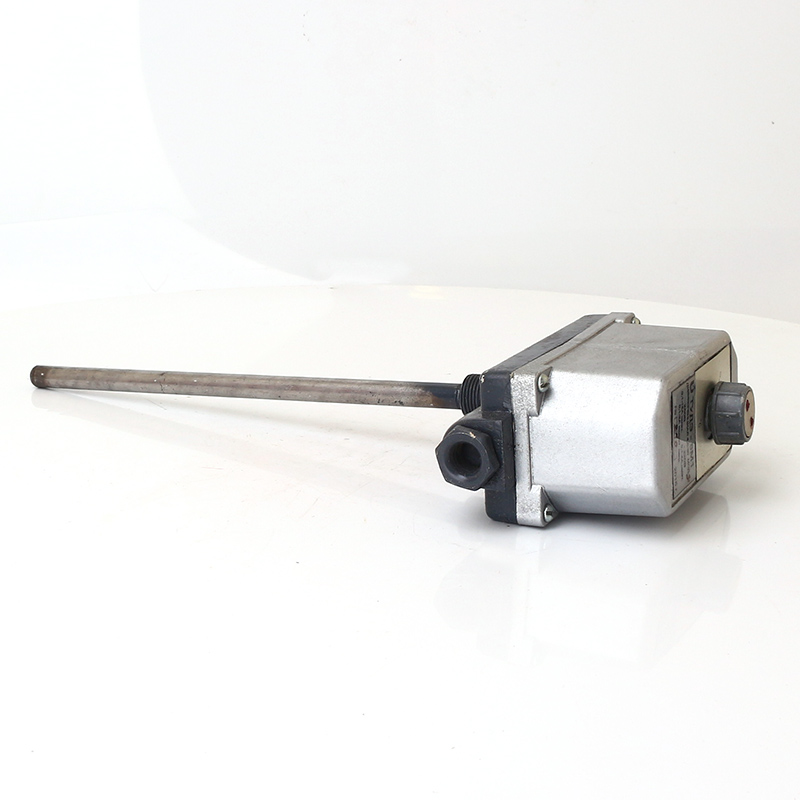

Терморегулятор ТУДЭ-5М1

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Регуляторы температуры (Терморегуляторы)
Производитель КППЗ
Дополнительные характеристики
Диапазон измерений100-250 градусов
Степень защитыIP54
Конструктивное исполнениепылезащищенные, влагозащищенные
Область примененияСистемы автоматического контроля и регулирования
Другие особенностиТУДЭ

Терморегулятор ТУДЭ-5М1 предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кг/см2).

Основные особенности

  • По защищенности от воздействия окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты IP54.
  • Устройства ТУДЭ-5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63.
  • При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.
Технические характеристики
Диапазон регулируемых температур +100...+250°С
Допустимая основная погрешность срабатывания по шкале заданий 1,5%
Диапазон дифференциала 4-20°С
Длина чувствительного элемента 251 мм
Допустимая толщина изоляции 50 мм
Степень защиты ІР54
Контактное устройство ТУДЭ коммутирует: цепи постоянного тока напряжением 220+22-33 В
силой тока 0,1 - 4 А при омической нагрузке
цепи переменного тока напряжением 220+22-33 или 240+24-36 В
частотой 50 - 60 Гц
силой тока 0,1 - 10 А при омической нагрузке
0,1 - 2 А при индуктивной нагрузке при cos φ ⩾ 0,5
Габаритные и присоединительные размеры см. ниже
Вес терморегулятора 1,5 кг

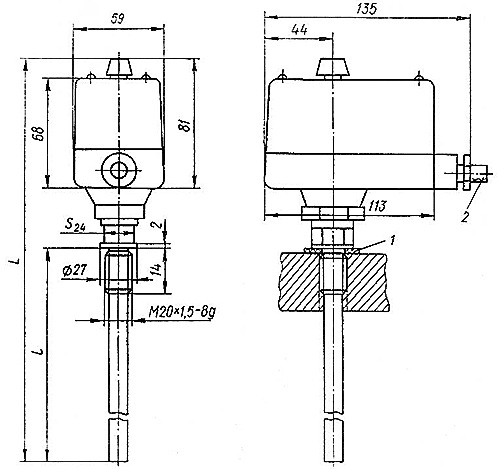

"Размеры датчика температуры ТУДЭ-5М1"

Размеры датчика температуры ТУДЭ-5М1 в пылевлагозащищенном исполнении

  • L - 368 мм;
  • l - 251 мм.

Принцип работы

Принцип действия терморегулятора основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды.

Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

Комплект поставки

  1. Регулятор температуры ТУДЭ-5М1 - 1 шт.
  2. Защитная тара - 1 шт.
  3. Руководство по эксплуатации - 1 экз.
  4. Паспорт - 1 экз.
