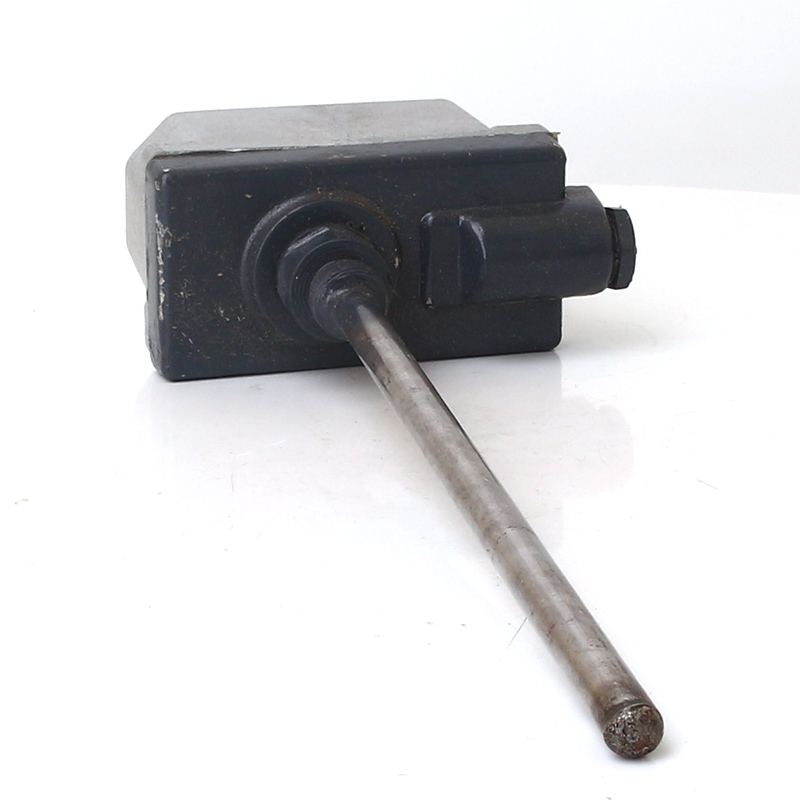

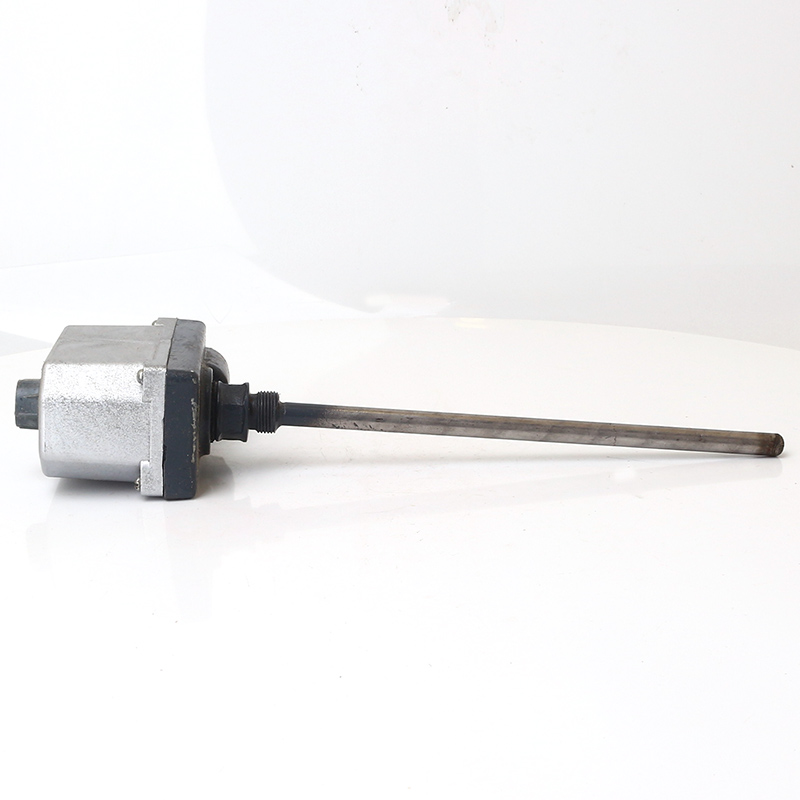

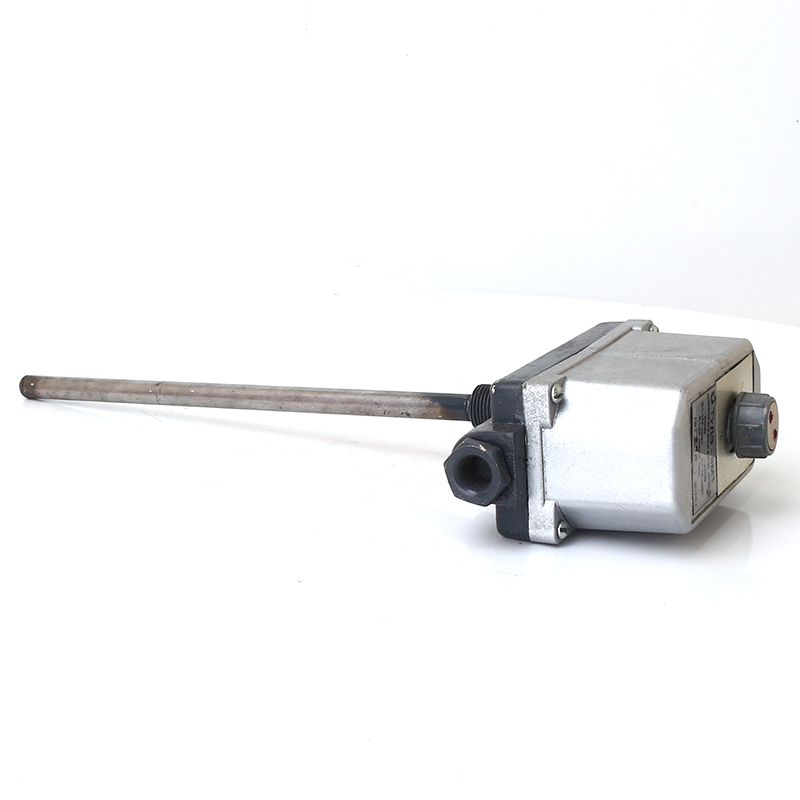

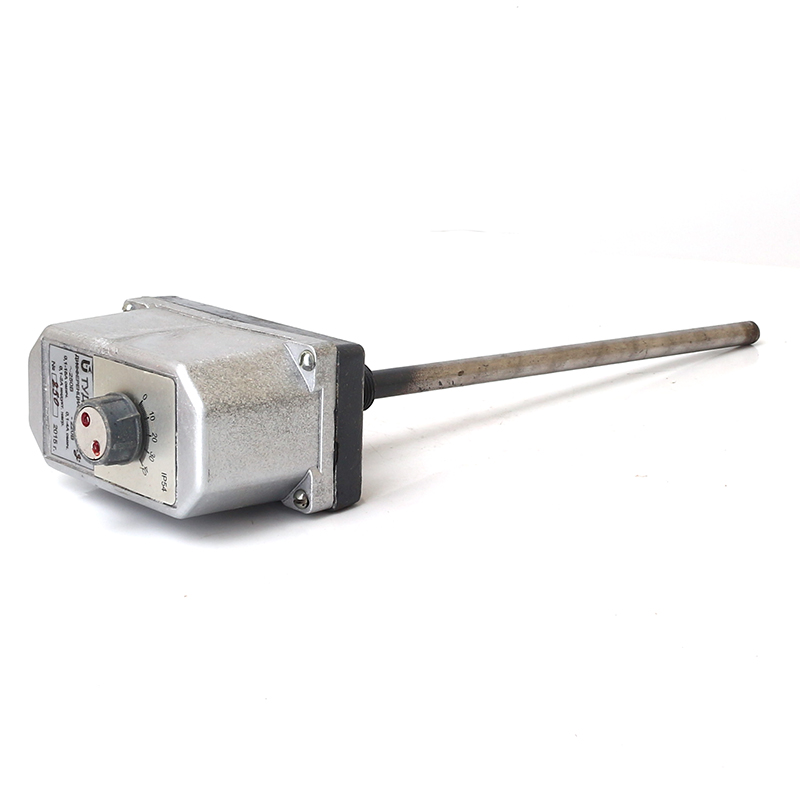

Терморегулятор ТУДЭ-2М1

Цена по запросу

В наличии

Артикул товара: 67

pdf Инструкция по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 26.04.2024 * 1050 ₽**

СДЭК 27.04.2024* 920 ₽**

DPD 25.04.2024* 400 ₽**

Самовывоз 26.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Регуляторы температуры (Терморегуляторы)
Производитель	КППЗ

Дополнительные характеристики
Диапазон измерений	0-100 градусов
Степень защиты	IP54
Конструктивное исполнение	влагозащищенные, пылезащищенные
Область применения	Системы автоматического контроля и регулирования
Другие особенности	ТУДЭ

Терморегулятор ТУДЭ-2М1 предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кг/см²).

Основные особенности

По защищенности от воздействия окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты IP54.
Устройства ТУДЭ-2М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63.
При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.

Технические характеристики
Диапазон регулируемых температур			0...+100°С
Допустимая основная погрешность срабатывания по шкале заданий			2,5%
Диапазон дифференциала			4-20°С	2-10°С
Длина чувствительного элемента			251 мм	491 мм
Допустимая толщина изоляции			50 мм
Степень защиты			ІР54
Контактное устройство ТУДЭ коммутирует:	цепи постоянного тока	напряжением	220⁺²²_-33 В
		силой тока	0,1 - 4 А при омической нагрузке
	цепи переменного тока	напряжением	220⁺²²_-33 или 240⁺²⁴_-36 В
		частотой	50 - 60 Гц
		силой тока	0,1 - 10 А при омической нагрузке
			0,1 - 2 А при индуктивной нагрузке при cos φ ⩾ 0,5
Габаритные и присоединительные размеры			см. ниже
Вес терморегулятора			1,5 кг

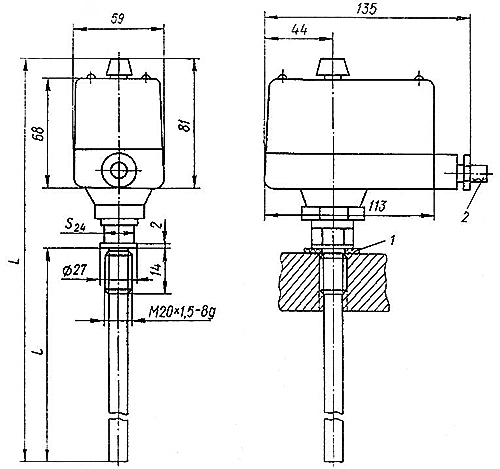

"Размеры датчика температуры ТУДЭ-2М1"

Размеры датчика температуры ТУДЭ-2М1 в пылевлагозащищенном исполнении

L - 368 мм;
l - 251 мм.

Принцип работы

Принцип действия терморегулятора основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды.

Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

Комплект поставки

Регулятор температуры ТУДЭ-2М1 - 1 шт.
Защитная тара - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
