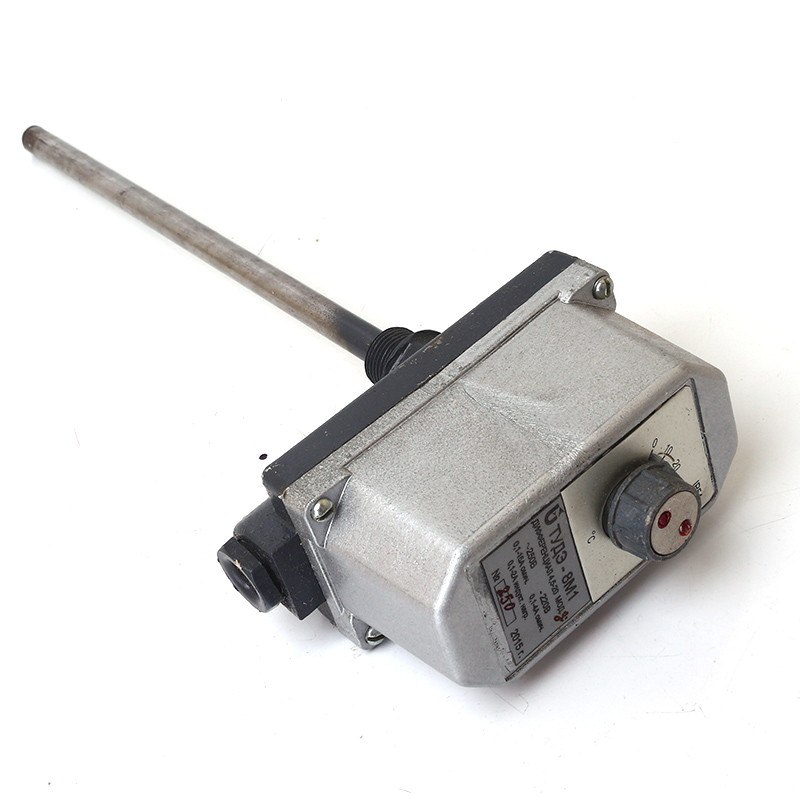

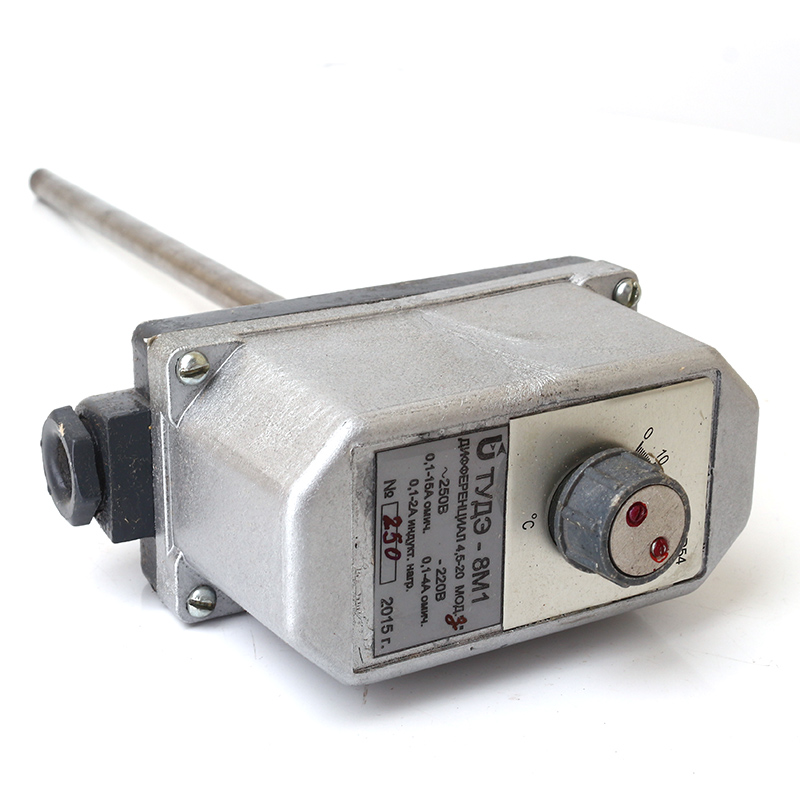

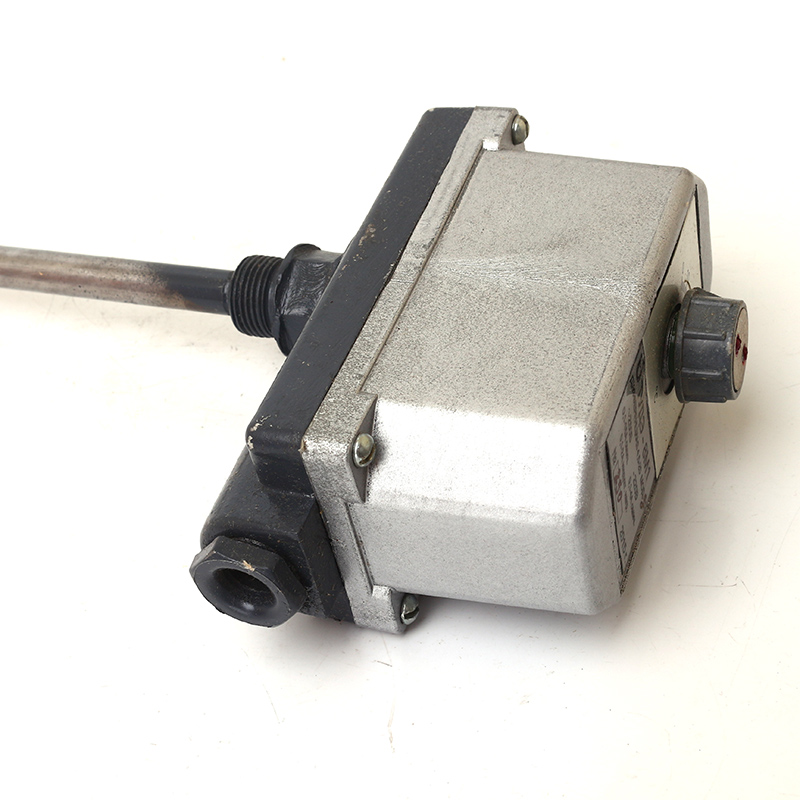

Терморегулятор ТУДЭ

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Регуляторы температуры (Терморегуляторы)
Производитель КППЗ
Дополнительные характеристики
Диапазон измеренийот -60 до +40 градусов, 0-100 градусов, 30-100 градусов, 0-250 градусов, 100-250 градусов, 200-500 градусов, 400-1000 градусов, 0-40 градусов
Степень защитыIExdIIBT4, IP54
Конструктивное исполнениевзрывозащищенные, пылезащищенные, влагозащищенные
Область примененияСистемы автоматического контроля и регулирования
Другие особенностиТУДЭ

Терморегулятор ТУДЭ предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кг/см2).

Выпускаемые модификации

  • По защищенности от воздействия окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты IP54.
  • Устройства взрывозащищенные должны иметь взрывобезопасный уровень взрывозащиты, вид взрывозащиты «IExdIIBT4» и могут применяться во взрывоопасных зонах помещений и наружных установках, в которых по условиям эксплуатации могут образовываться взрывоопасные смеси газов или паров воздуха.
  • Устройства ТУДЭ-1М1 – ТУДЭ-5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63; ТУДЭ-6М1, ТУДЭ-8М1 – ТУДЭ-12М1 – в среде, не вызывающей коррозии стали 12Х18Н10Т; ТУДЭ 7М1 – в среде, не вызывающей коррозии стали 10Х23Н18.
  • При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.
Технические характеристики

Модификации

Диапазон регулируемых температур, °С

Допустимая основная погрешность срабатывания по шкале заданий, %

Диапазон дифференциала, °С

Длина чувствительного элемента, мм

Допустимая толщина изоляции, мм

Степень защиты

ТУДЭ-1М1

-60...+40

4

4-20

2-10

251

491

50

ІР54

ТУДЭ-2М1

0...+100

2,5

ТУДЭ-3М1

+30...+100

4

ТУДЭ-4М1

0...+250

2,5

4-20

251

ТУДЭ-5М1

+100...+250

1,5

ТУДЭ-6М1

+200...+500

2,5

7-20

251

100

351

200

ТУДЭ-7М1

+400...+1000

1,5

451

300

ТУДЭ-8М1

0...+40

4

4,5-20

2,5-10

251

491

50

ІР54, IExdIIBT4

ТУДЭ-9М1

0...+100

2,5

ТУДЭ-10М1

+30...+100

4

ТУДЭ-11М1

+30...+160

2,5

ТУДЭ-12М1

0...+250

4,5-20

251

Параметры коммутации

Контактное устройство ТУДЭ коммутирует:

цепи постоянного тока

напряжением

220+22-33 В

силой тока

0,1 - 4 А при омической нагрузке

цепи переменного тока

напряжением

220+22-33 или 240+24-36 В

частотой

50 - 60 Гц

силой тока

0,1 - 10 А при омической нагрузке

0,1 - 2 А при индуктивной нагрузке при cos φ ⩾ 0,5

Габаритные и присоединительные размеры

см. Рис. 1 и Рис. 2

Вес терморегулятора:

в пылезащищенном исполнении

1,5 кг

во взрывозащищенном исполнении

5 кг

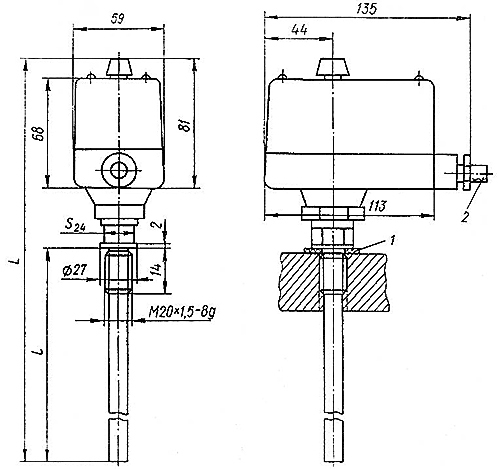

"Размеры терморегулятора ТУДЭ в пылевлагозащищенном исполнении"

Рис. 1 - размеры терморегулятора в пылевлагозащищенном исполнении

Модель

Размер, мм

L

l

ТУДЭ-1, ТУДЭ-2, ТУДЭ-3, ТУДЭ-8

368

251

ТУДЭ-9, ТУДЭ-10, ТУДЭ-11

608

491

ТУДЭ-4, ТУДЭ-5, ТУДЭ-12

368

251

ТУДЭ-6

468

351

ТУДЭ-7

488

351

588

451

"Размеры терморегулятора ТУДЭ во взрывозащищенном исполнении"

Рис. 2 - размеры терморегулятора во взрывозащищенном исполнении

Модель

Размер, мм

L

l

ТУДЭ-12

398

251

ТУДЭ-8, ТУДЭ-9, ТУДЭ-10, ТУДЭ-11

638

491

Комплект поставки

  1. Устройство терморегулирующее ТУДЭ – 1 шт.
  2. Защитная тара – 1 шт.
  3. Руководство по эксплуатации – 1 экз.
  4. Паспорт – 1 экз.
