Стоп-устройство СУ-3 24 ВМН

Стоп-устройство СУ-3 24 ВМН используется в целях автоостановки дизеля путем воздействия на заслонку, которая перекрывает коллектор (всасывающий), на рейку топливного насоса либо иной механизм, обеспечивающий его остановку.

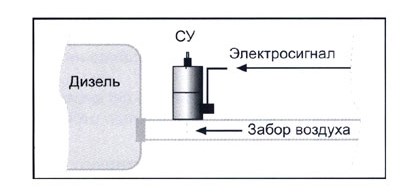

Рис.1 Схема работы стоп-устройства СУ-3

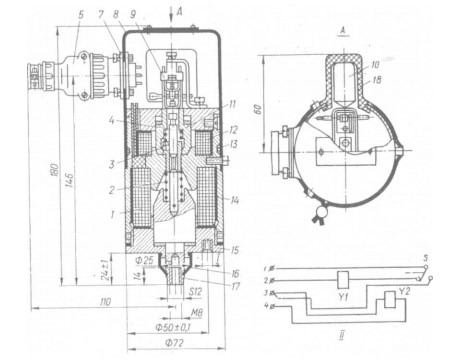

Рис.2 Схема конструкции стоп-устройства СУ-3 24 ВМН

1. электромагнит
2. пружины
3. шарики
4. толкатель
5. разъем
6. сальник
7. резиновая прокладка
8. защитный колпак
9. микровыключатель
10. толкатель ручного сбора
11. якорь
12. защелки
13. кольцо
14. корпус
15. фланец
16. резиновая манжета
17. шток сердечника

Комплектация

• Стоп-устройство СУ-3 24 ВМН - 1 шт.
• Паспорт, экз. - 1
• Техническое описание, руководство по эксплуатации - поставляется по отдельному заказу

Область применения

Стоп-устройство используется как исполнительный механизм в таких сферах:

• системы орошения;
• судостроение;
• мясная, молочная промышленность;
• машиностроение;
• компрессоростроение.

Гарантия

Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию при наработке, не превышающей 8000 часов. Гарантийный срок хранения 12 месяцев со дня изготовления.
