Станция управления Родник-1М

Станция управления Родник-1М предназначена для автоматического управления и защиты однофазного (220В)насосного агрегата.

Станция используется на промышленных, коммунально-бытовых, общественных и частных объектах. Автоматическое управление и защиту электродвигателя в станции осуществляет микропроцессорный прибор защиты и контроля «МПЗК-50».

Конструкция

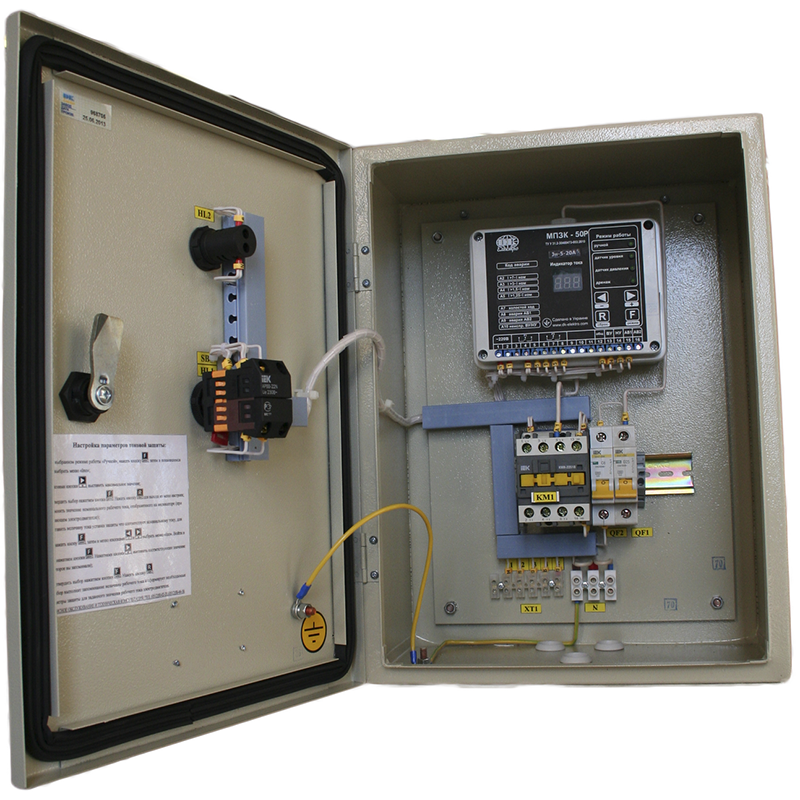

Станция Родник-1М представляет собой металлический ящик с дверцей, запирающейся на замок.На дверце станции установлены элементы управления и индикации.Внутри станции смонтирована пусковая и защитная аппаратура. Габаритные размеры: В*Ш*Г - 430*300*200.

Технические характеристики

• номинальное напряжение сети 220В, 50Гц 1ф;
• номинальный ток - до 20А (свыше 20А - по индивидуальному заказу);
• цифровая светодиодная индикация потребляемого тока электродвигателя;
• климатическое исполнение по ГОСТ 15150-69-УЗ;
• степень защиты по ГОСТ 14254-80 - IP21, IP54 (по заказу);
• рабочее положение - вертикальное;
• длина кабеля к датчикам не более 500 м;
• станции соответствуют требованиям ГОСТ 22789-94, ПУЭ и ПТЭЭП;
• нижний подвод кабелей подключения.

Характеристики управления и защиты

• режим работы водоподъем или дренаж;
• автоматическое включение/выключения насосного агрегата по сигналам от датчиков уровня (входят в комплект поставки станции) или от других контактных датчиков;
• ручное (резервное) включение/выключения насосного агрегата с помощью кнопок "пуск/стоп";
• контроль и индикацию рабочего тока электродвигателя;
• контроль и индикацию аварийного состояния.

Аварийное отключение

• недопустимых перегрузок в момент пуска и в рабочем режиме;
• холостого хода электродвигателя;
• короткого замыкания в электрической цепи электродвигателя;
• низкого дебета скважины (по датчику сухого хода).

Гарантии

Гарантийный срок эксплуатации - 18 месяцев.
