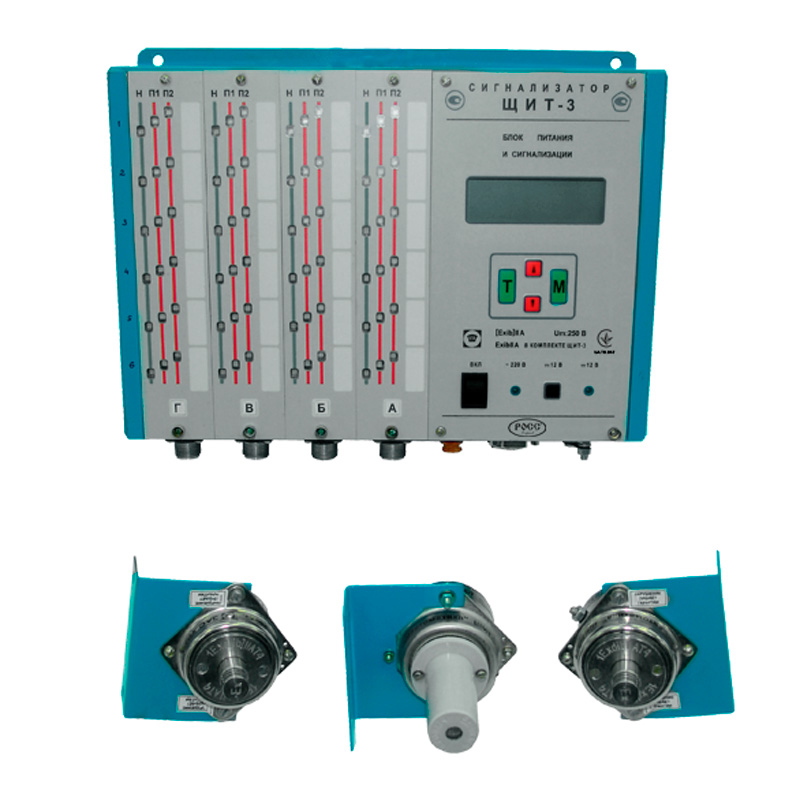

Сигнализатор стационарный ЩИТ-3-24

Цена по запросу
В наличии
Артикул товара: 984
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.06.2022 * 1050 ₽**

СДЭК 07.06.2022* 920 ₽**

DPD 05.06.2022* 400 ₽**

Самовывоз 06.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Сигнализаторы газа
Производитель РОСС
Дополнительные характеристики
Напряжение питания12 В, 220 В
Диапазон измерений0-50 %, 0-100 мг/м3
Питаниеот сети переменного тока, От внешнего источника
Конструктивное исполнениеСтационарный
Область примененияКоммунальное хозяйство, Нефтяная промышленность, Химическая промышленность
Другие особенностиЩИТ

Сигнализатор стационарный ЩИТ-3-24 имеет от одного до двадцати четырех каналов измерения (четырехмодульный БПС-159) и служит для автоматического непрерывного контроля содержания метана и (или) совокупности пропана, бутана, газов углеводородных сжиженных топливных, а также объемной доли окиси углерода в воздухе рабочей зоны, выдачи световой и звуковой сигнализации о превышении значений довзрывоопасных концентраций.

Технические характеристики
Канал измерения Диапазон измерений Пороги срабатывания Время установления паказаний, с Время прогрева, мин, не более Пределы допустимой основной абсолютной погрешности
СН4 от 0 до 50 % НКПР 20 и 40 % НКПР 20 5 ±5 % НКПР
С4Н10 от 0 до 50 % НКПР 20 и 40 % НКПР 20 5 ±5 % НКПР
CO от 0 до 100 мг/м3 20 мг/м3 и 50 мг/м3 20 30 ±(1,0+0,15С)%

Уровень звукового давления при выдаче звукового сигнала по оси звукоизлучателя не менее 85 dB. Напряжение питания датчиков 12 В. Потребляемая мощность на четыре канала измерения в режиме тревоги (с термохимическими датчиками) не более 25 ВА.

Габаритные размеры датчиков, мм, не более:

  • ДТХ-156-1 - 85х85х90
  • ДТХ-156-2 - 85х85х90
  • ДЭХ-7 - 85х115х90
    Масса датчиков ДТХ-156-1, ДТХ-156-3, кг, не более 0,3.
    Масса датчика ДЭХ-7, кг, не более 0,38.

Электропитание сигнализаторов осуществляется:

  • основное - от сети переменного тока напряжением 220 В.
  • резервное - от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12 В.
    Средняя наработка на отказ — не менее 30000 часов. Полный срок службы - не менее 10 лет.
    Сигнализаторы имеют по два порога срабатывания сигнализации в каждом канале.

При срабатывании пороговых устройств сигнализаторы обеспечивают:

  • выдачу световой и звуковой сигнализации;
  • коммутацию внешних электрических цепей постоянного и переменного тока (замыкание/размыкание);
  • выдачу импульсов для срабатывания клапанов электромагнитных импульсных с потенциальным и импульсным управлением.

Сигнализаторы могут работать со следующими типами внешних устройств:

  • светозвуковое сигнальное устройство (типа УС-1) — до 50 шт;
  • клапан электромагнитный отсечной НО/НЗ — до 5 шт;
  • устройства цифровой обработки информации по каналу RS232.

Перечень веществ, контролируемых каналом С4H10:

  • бутан;
  • пропан;
  • газы углеводородные сжиженные топливные для коммунально — бытового потребления и для автомобильного транспорта.
Коды датчиков и пороги срабатывания сигнализации
Код Определяемый компонент Диапазон измерений Диапазон показаний Пороги срабатывания сигнализации»Порог 1″и»Порог 2″(базовый вариант Диапазон настройки порогов срабатывания (по заказу потребителя) Тип датчика
13 Метан (CH4) и совокупность горючих газов и паров 0-50% НКПР 0-99,9% НКПР 20 и 40 % НКПР 10-50% НКПР ДТХ-156-1
14 н-Бутан (н-С4Н10) и совокупность горючих газов и паров 0-55% НКПР 0-99,9% НКПР 20 и 40 % НКПР 10-50% НКПР ДТХ-156-3
15 Оксид углерода (СО) 0-100 мг/м3 0-99,9 мг/м3 20 и 50 мг/м3 20-99,9 мг/м3 ДЭХ-7

Исполнение

Газосигнализатор ЩИТ-3-24 может иметь от одного до шести каналов измерения (одномодульный БПС-156); .

Каналы произвольно комбинируются из числа следующих:

  • канал измерения довзрывоопасных концентраций метана (канал измерения СH4) с датчиком ДТХ-156-1;
  • канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (канал измерения С4Н10) с датчиком ДТХ-156-3;
  • канал измерения массовой концентрации окиси углерода (канал измерения СО) с датчиком ДЭХ-7.

Датчики представляют собой интеллектуальные измерительные преобразователи со стандартным цифровым входом. Датчики могут устанавливаться во взрывоопасных зонах.
