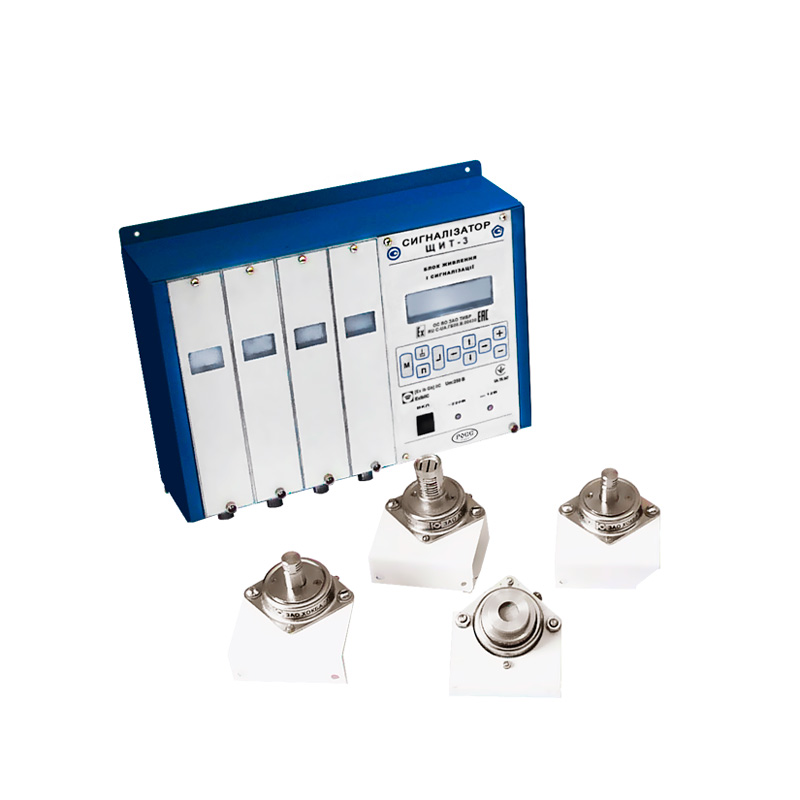

Сигнализатор стационарный ЩИТ-3

Цена по запросу
В наличии
Артикул товара: 976
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.06.2022 * 1050 ₽**

СДЭК 07.06.2022* 920 ₽**

DPD 05.06.2022* 400 ₽**

Самовывоз 06.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Сигнализаторы газа
Производитель РОСС
Дополнительные характеристики
Напряжение питания187-242 В, 10,8-13,2 В
Питаниеот сети переменного тока, От внешнего источника
Потребляемая мощность25 ВА
Конструктивное исполнениеСтационарный
Другие особенностиЩИТ

Сигнализатор стационарный ЩИТ-3 предназначен для автоматического непрерывного контроля содержания горючих газов и паров и их совокупности, токсичных газов и кислорода в воздухе рабочей зоны, контроля уровня воды, выдачи световой и звуковой сигнализации о превышении установленных уровней содержания измеряемых компонентов и коммутации внешних электрических цепей постоянного и переменного тока.

Исполнение

Сигнализатор представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков) и блоков питания и сигнализации (БПС).

Сигнализаторы ЩИТ-3 могут иметь от одного до четырех каналов произвольной конфигурации и комплектуются датчиками в произвольном наборе в зависимости от заказа.

Блоки БПС имеют следующие исполнения:

  • БПС-152 – одноканальный,
  • БПС-153 – двухканальный,
  • БПС-154 – трехканальный,
  • БПС-155 – четырехканальный.

Каналы произвольно комбинируются из числа следующих:

  • канал измерения довзрывоопасных концентраций метана и совокупности горючих газов и паров (далее – канал измерения СН4) – с датчиком ДТХ-152-1;
  • канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (далее – канал измерения С4Н10) – с датчиком ДТХ-152-2;
  • канал измерения довзрывоопасных концентраций водорода (далее – канал измерения Н2) – с датчиком ДТХ-152-3;
  • канал измерения довзрывоопасных концентраций паров этилового спирта (далее – канал измерения С2Н5ОН) – с датчиком ДТХ-152-4;
  • канал измерения довзрывоопасных концентраций гексана и совокупности горючих газов и паров (далее – канал измерения С6Н14) – с датчиком ДТХ-153;
  • канал измерения объемной доли кислорода (далее – канал измерения О2) – с датчиком ДЭХ-1;
  • канал измерения массовой концентрации сероводорода (далее – канал измерения Н2S) – c датчиком ДЭХ-2;
  • канал измерения массовой концентрации окиси углерода (далее – канал измерения СО) – с датчиком ДЭХ-3;
  • канал измерения массовой концентрации аммиака (далее – NH3) – с датчиками ДЭХ-5 и ДЭХ-6;
  • канал контроля уровня воды – с датчиком ДВЭ-1.

Канал контроля уровня воды выдает информацию о наличии или отсутствии воды на уровне, определяемом местом установки датчика ДВЭ-1, имеющего две пары контактов, расположенных по высоте на расстоянии 250 мм друг от друга.

Датчики представляют собой интеллектуальные измерительные преобразователи с унифицированным токовым выходом 4-20 мА.

Датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-153, ДЭХ-1, ДЭХ-2, ДЭХ-3ДЭХ-5, ДЭХ-6, ДВЭ-1 могут устанавливаться во взрывоопасных зонах.

Сигнализаторы ЩИТ-3 имеют по два порога срабатывания сигнализации в каждом канале.

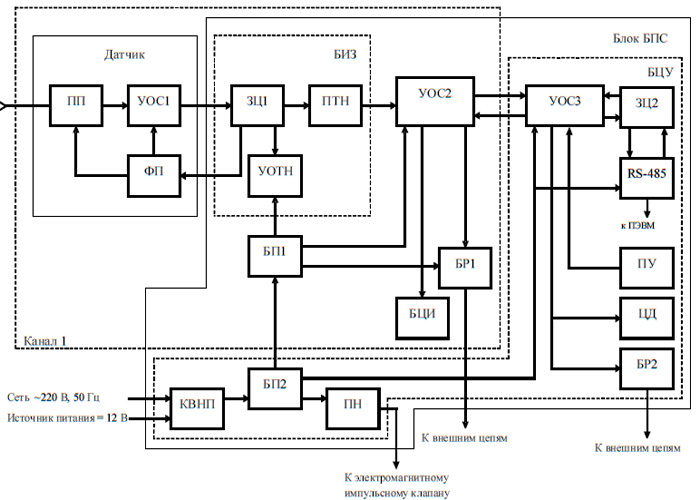

Рис.1. Структурная схема сигнализатора ЩИТ-3
Рис.1. Структурная схема сигнализатора ЩИТ-3

Технические характеристики
Наименование показателя Значение
Основное электропитание от сети переменного тока напряжением от 187 до 242 В, частотой (50 + 1)Гц
Резервное электропитание от внешнего источника постоянного тока напряжением от 10,8 до 13,2 В
Потребляемая мощность(для четырехканального исполнения). - не более, ВА 25
Средняя наработка на отказ - не менее, ч 30000
Полный средний срок службы - не менее, лет 10
Исполнение датчиков
Код датчиков Наименование датчиков Поверочный компонент Диапазон измерений Пороги срабатывания*
1 ДТХ-152-1 СH4 от 0 до 50 % НКПР 20 и 40 % НКПР
2 ДТХ-152-2 С4Н10 от 0 до 50 % НКПР 20 и 40 % НКПР
3 ДТХ-152-3 Н2 от 0 до 50 % НКПР 20 и 40 % НКПР
4 ДТХ-152-4 С2Н5ОН от 0 до 50 % НКПР 20 и 40 % НКПР
5 ДТХ-153 С6Н14 от 0 до 50 % НКПР 20 и 40 % НКПР
6 ДЭХ-1 О2 от 0 до 30 % 19 и 23 %
7 ДЭХ-2 Н2S от 0 до 40 мг/м3 10 и 30 мг/м3
8 ДЭХ-3 СО от 0 до 100 мг/м3 20 и 50 мг/м3
9 ДЭХ-4 СО2 от 0 до 0,5 % 0,2 и 0,4 %
10 ДВЭ-1
11 ДЭХ-5 NH3 от 0 до 125 мг/м3 20 и 60 мг/м3
12 ДЭХ-6 NH3 от 0 до 1700 мг/м3 500 и 1500 мг/м3

*-могут изменяться по желанию заказчика

Габаритные размеры
Наименование составных частей Габаритные размеры, мм не более Масса, кг не более Время установления показаний, с, не более Время прогрева, мин, не более
Блок БПС-152 одноканальный 190х245х90 2,8
Блок БПС-153 двухканальный 230х245х90 3,2
Блок БПС-154 трехканальный 270х245х90 3,6
Блок БПС-155 четырехканальный 310х245х90 4
Датчик ДТХ-152-1 85х85х90 0,3 20 5
Датчик ДТХ-152-2 85х85х90 0,3 20 5
Датчик ДТХ-152-3 85х85х90 0,3 20 5
Датчик ДТХ-152-4 85х85х90 0,3 20 5
Датчик ДТХ-153 85х95х90 0,35 20 5
Датчик ДЭХ-1 85х78х90 0,3 30 30
Датчик ДЭХ-2 85х78х90 0,3 30 30
Датчик ДЭХ-3 85х78х90 0,3 50 30
Датчик ДЭХ-4 85х85х90 0,37 90 30
Датчик ДВЭ-1 90х360х90 0,5
Датчик ДЭХ-5 85х78х90 0,3 50 30
Датчик ДЭХ-6 85х78х90 0,3 50 30
  • выдачу световой и звуковой сигнализации;
  • коммутацию внешних электрических цепей постоянного тока с напряжением до 30 В и переменного тока с напряжением до 242 В;
  • выдачу импульсов для срабатывания электромагнитных импульсных клапанов.
