Сигнализатор ЩИТ-3-1-16

Цена по запросу
В наличии
Артикул товара: 986
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.06.2022 * 1050 ₽**

СДЭК 07.06.2022* 920 ₽**

DPD 05.06.2022* 400 ₽**

Самовывоз 06.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Сигнализаторы газа
Производитель РОСС
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений0-50 %
Питаниеот сети переменного тока, От внешнего источника
Потребляемая мощность15 ВА
Конструктивное исполнениеСтационарный
Область примененияХимическая промышленность, Нефтяная промышленность, Лакокрасочное производство
Другие особенностиЩИТ

Сигнализатор ЩИТ-3-1-16 предназначен для автоматического непрерывного контроля содержания довзрывоопасных концентраций совокупности паров горючих жидкостей в воздухе, выдачи световой и звуковой сигнализации о превышении установленных значений концентрации, коммутации внешних электрических цепей постоянного и переменного тока.

Сигнализатор ЩИТ-3-1-16 выпускается для замены морально устаревшего и снятого с производства сигнализатора СТХ-7М и может применяться на различных объектах химической, нефтехимической и других отраслей промышленности в технологическом оборудовании (сушильные камеры, термошкафы и пр.) лакокрасочного и других производств при температуре воздушной среды до 200°C.

Эксплуатация

Оптимальными условиями для использования сигнализатора ЩИТ-3-1-16 являются:

  • температура окружающей среды:
    • для датчика ДТХ-154 от 15 до 200°C
    • для блока БПС-152 от -10 до +50°С
  • относительная влажность воздуха до 80 % при 25°С
  • атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт.ст.)

Исполнение

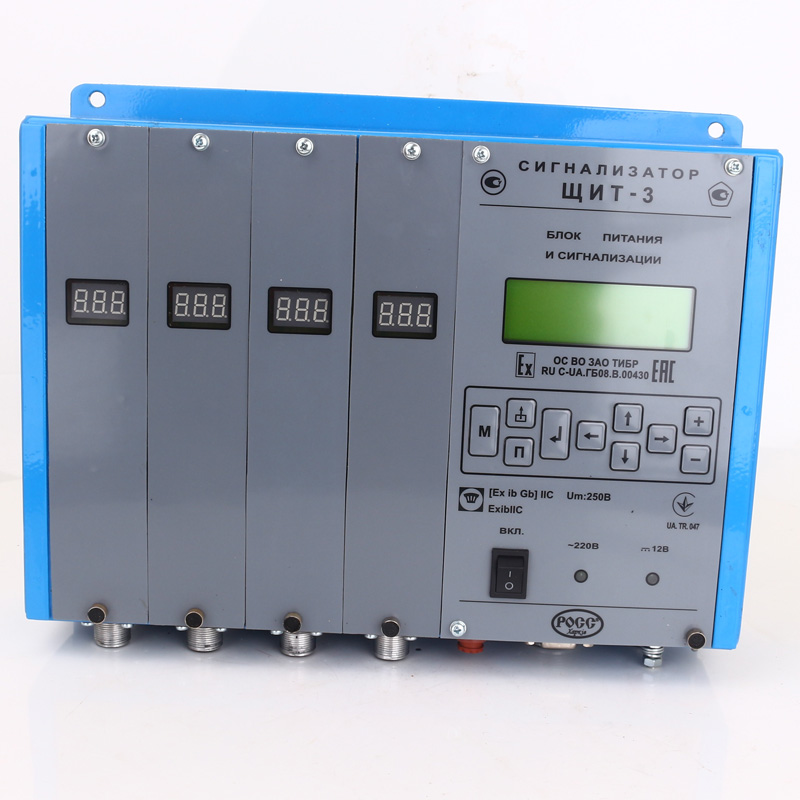

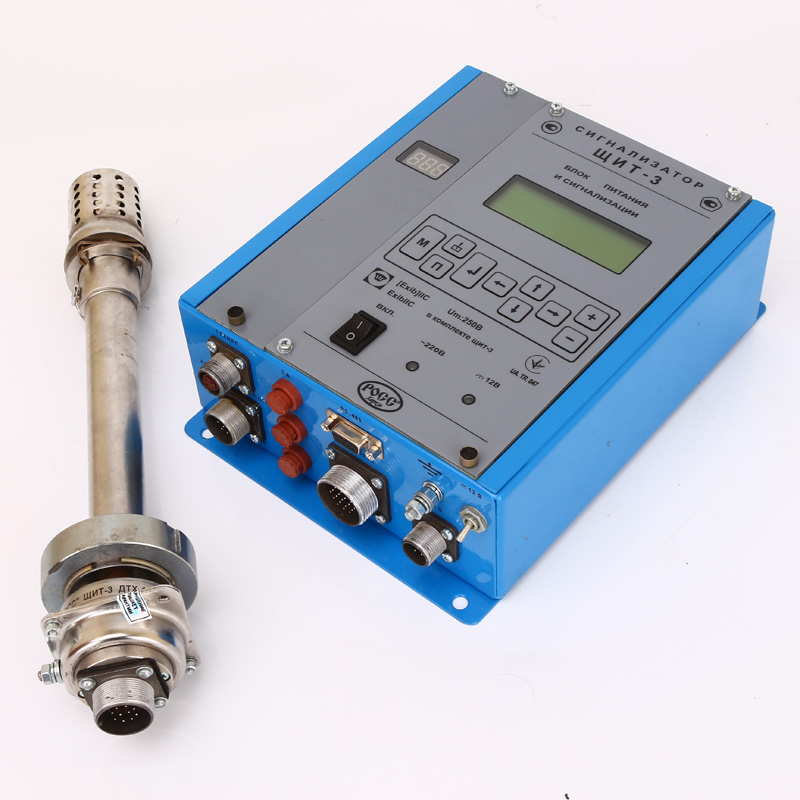

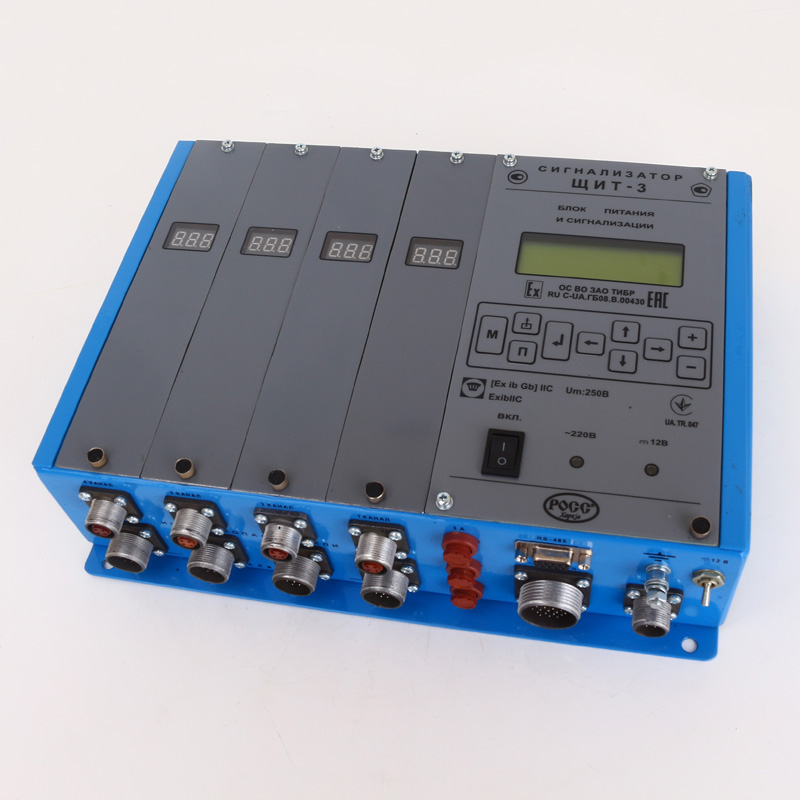

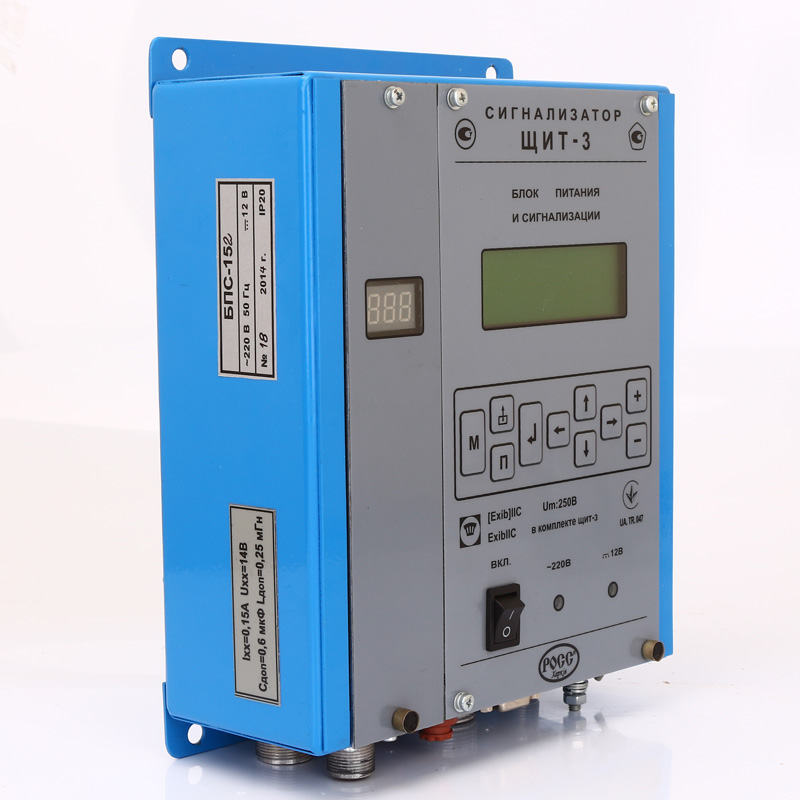

Сигнализаторы ЩИТ-3-1-16 с термохимическим датчиком ДТХ-154 представляют собой одноканальные стационарные приборы, состоящие из датчика ДТХ-154, блока питания и сигнализации БПС-152.

Датчик ДТХ-154 имеет уровень взрывозащиты «Взрывобезопасный» (1), обеспечиваемый видами взрывозащиты «Взрывонепроницаемая оболочка» (d), «Искробезопасная электрическая цепь» (ib), «Специальный» (s). Маркировка взрывозащиты - «1ExdibsIIBT3», «1Exd[ib]sIIBT3».

Входные цепи блока БПС-152 выполнены искробезопасными (уровень ib). Блок БПС-152 должен устанавливаться вне взрывоопасной зоны.

Контролируемые компоненты: Ацетон, бензол, диметилформамид, ксилол, нефрас С2-80/120; сольвент каменноугольный; спирт бутиловый, спирт диацетоновый, спирт изопропиловый, спирт этиловый, толуол, уайт-спирит, этилцеллозольв; эфир уксуснобутиловый, эфир уксусноэтиловый; разбавители РКБ-1, РЭ-2В, РЭ-4В, РЭ-12В и другие, состоящие из вышеперечисленных веществ; растворители Р4, Р5, 646, 648, РФГ и другие, состоящие из вышеперечисленных веществ.

Технические характеристики
Наименование характеристики Значение
Диапазон измерений от 0 до 50 % НКПР
Пределы допускаемой основной абсолютной погрешности ± 7,5 % НКПР
Предел допускаемого времени установления показаний Т0,9Д 30 с
Время прогрева, не более 5 мин
Время работы в автоматическом режиме без обслуживания, не менее 240 ч
Мощность, потребляемая сигнализатором, должна быть не более: 15 В·А
Ток, потребляемый сигнализатором от внешнего источника резервного питания 12В., должен быть не более:
  • в режиме тревоги
  • в дежурном режиме
400 мА
250 мА
Средняя наработка на отказ, не менее 30000 ч
Полный средний срок службы, не менее 10 лет
Габаритные размеры, мм, не более:
  • БПС-152
  • ДТХ-154
190х245х90
75х85х340
Масса, кг, не более:
  • БПС-152
  • ДТХ-154
2,8
1,1
Мощность коммутируемых внешних цепей, В·A, не более 100
Выходной унифицированный сигнал 4-20 мА
Электропитание осуществляется:
а) основное - от сети переменного тока напряжением 220 (+22;-33)В, частотой 50 (±1) Гц;
б) резервное - от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12,0 (±1,2)В

Преимущества

  • Работа датчика при высоких температурах (до 200°C).
  • Взрывозащищенное исполнение, искробезопасные цепи, высокая степень механической прочности.
  • Высокая надежность, обеспечиваемая применением современной микропроцессорной техники и передовой технологией производства.
  • Оснащенность интерфейсом для работы с периферийными устройствами посредством цифровой связи (RS485).
  • Непрерывный автоматический контроль воздушной среды, не требующий пробоподготовки.
  • Программное управление работой сигнализатора, защищенное от несанкционированного доступа паролем.
  • Длина связи между датчиками и блоком БПС - до 1000 м.
  • Дисплей на жидких кристаллах с непрерывной индикацией концентрации измеряемых компонентов в воздушной среде.
  • Удобство монтажа блока БПС.
  • Встроенная система автоматической самодиагностики прибора.
