Сахариметр СУ-4

Сахариметр СУ-4 предназначен для определе­ния концентрации сахарозы в растворах по углу вращения плоскос­ти поляризации.

Комплект поставки

• Сахариметр универсальный СУ-4;
• Кювета;
• Паспорт;
• Инструкция по эксплуатации;
• Чехол.

Эксплуатация

Сахариметр СУ-4 остается работоспособным при воздействии:

• температуры окружающего воздуха и анализируемой среды от 10 до 35°С;
• относительной влажности воздуха не более 80% при 25 °С;
• барометрического давления 84-107 кРа.

Рис.1. Схема подключения сахариметра СУ-4

Исполнение

Конструктивно сахариметр-поляриметр СУ-4 состоит из узла измерительной головки и осветительного узла, соединенных между собой траверсой, которая через стойку крепится к основанию.

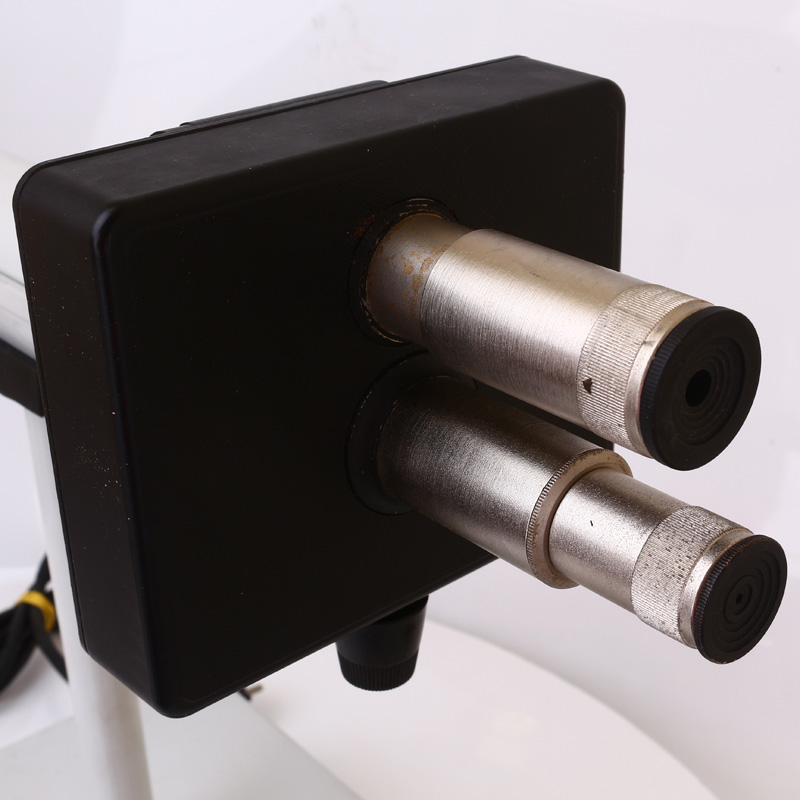

На траверсе закреплено кюветное отделение, оправа с поляризатором, а также полутеневая пластина. Лицевая часть головки занята лупой, помогающей считывать информацию со шкалы и зрительной трубой.

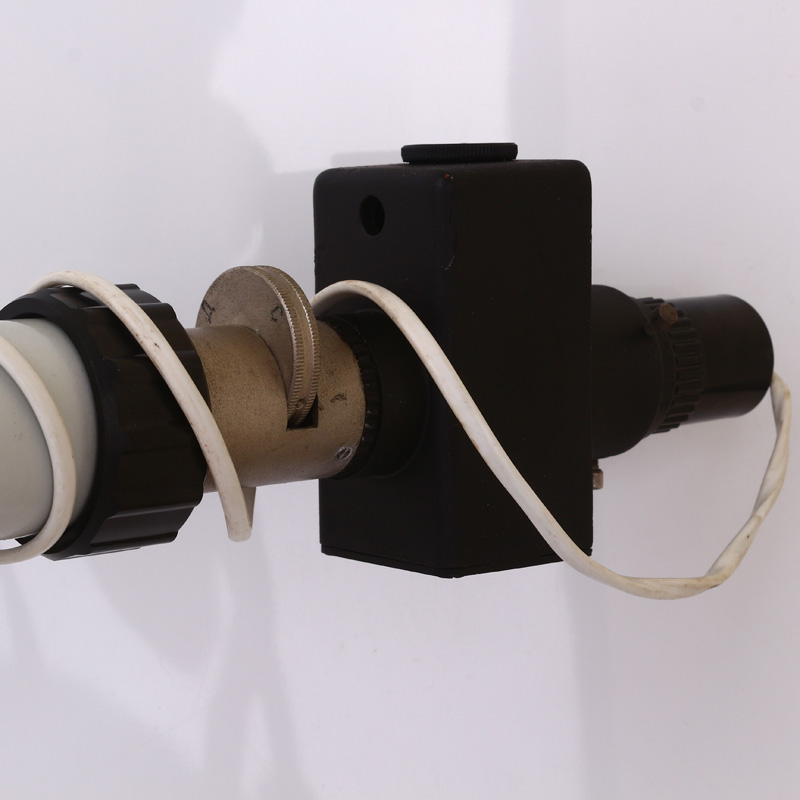

Тыльная часть головки оснащена винтом, устанавливающим нониус с нулевым делением шкалы. Нижняя сторона головки для измерений занята рукояткой клинового компенсатора. Вращая рукоять, устройство перемещает кварцевый клин и шкалу, соединённую с ним. Устройство осветительного узла выглядит следующим образом: в нём находятся патрон с лампой, поворотная обойма и световые фильтры, а также диафрагма.

В основании расположена кнопка, включающая осветитель, а также резисторная ручка, отвечающая за регулирование яркости в поле зрения. В основание встроен трансформатор понижения. А на тыльной части основания расположен винт заземления, вилка подключения осветителя к трансформатору и предохранитель.

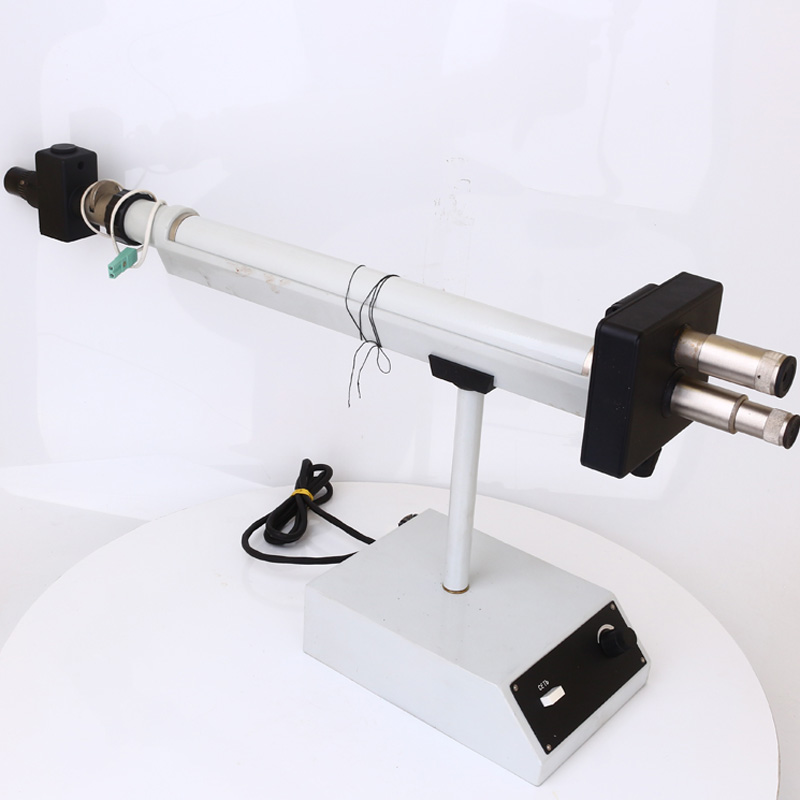

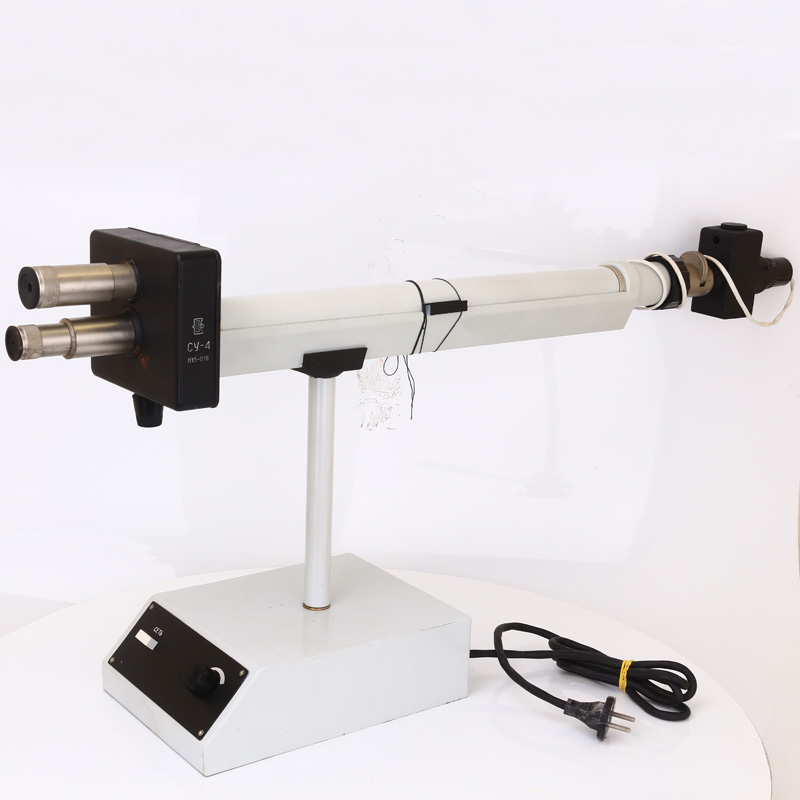

Рис.2. Внешний вид сахариметра СУ-4, где

1. Окуляр отсчитывающего устройства;
2. Измерительная головка;
3. Отделение для кюветы;
4. Поворотная обойма;
5. Осветительный узел;
6. Кнопка выключателя;
7. Ручка резистора;
8. Ручка клинового компенсатора;
9. Зрительная труба;
10. Кювета с раствором.

Принцип действия

Работа сахариметра СУ-4 основана на способности сахарных растворов вращать плоскость поляризации проходящего через них поляризованного луча света. Угол вращения плоскости поляризации луча света раствора в объеме определенной толщины пропорционален концентрации раствора. На этой зависимости основана работа прибора.
