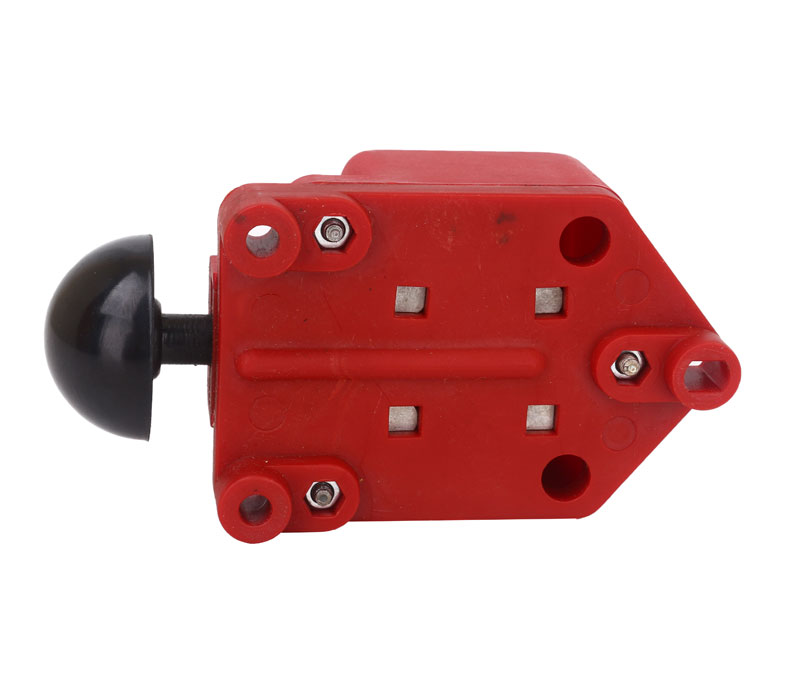

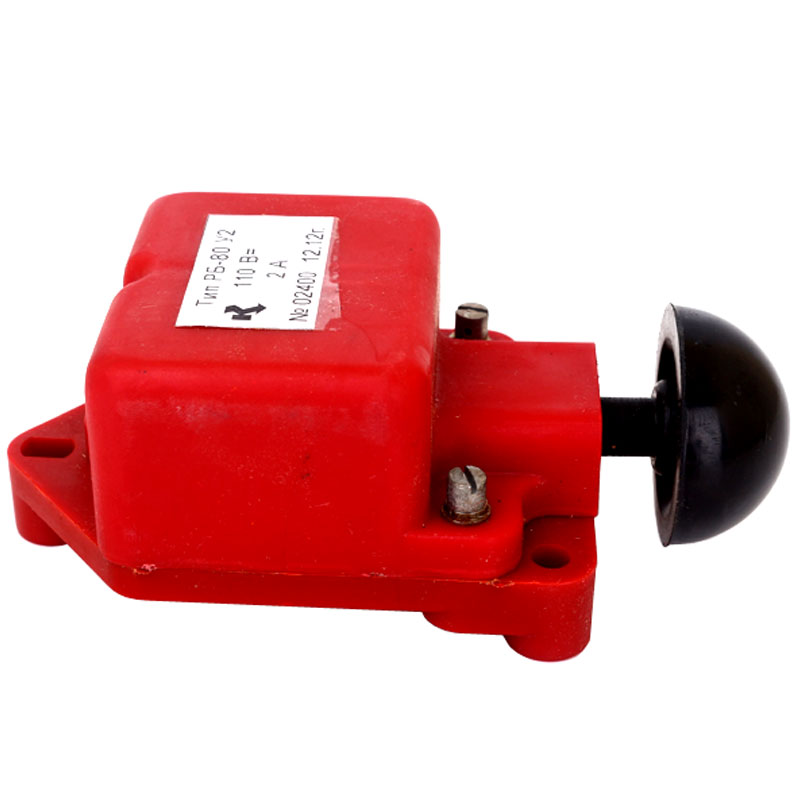

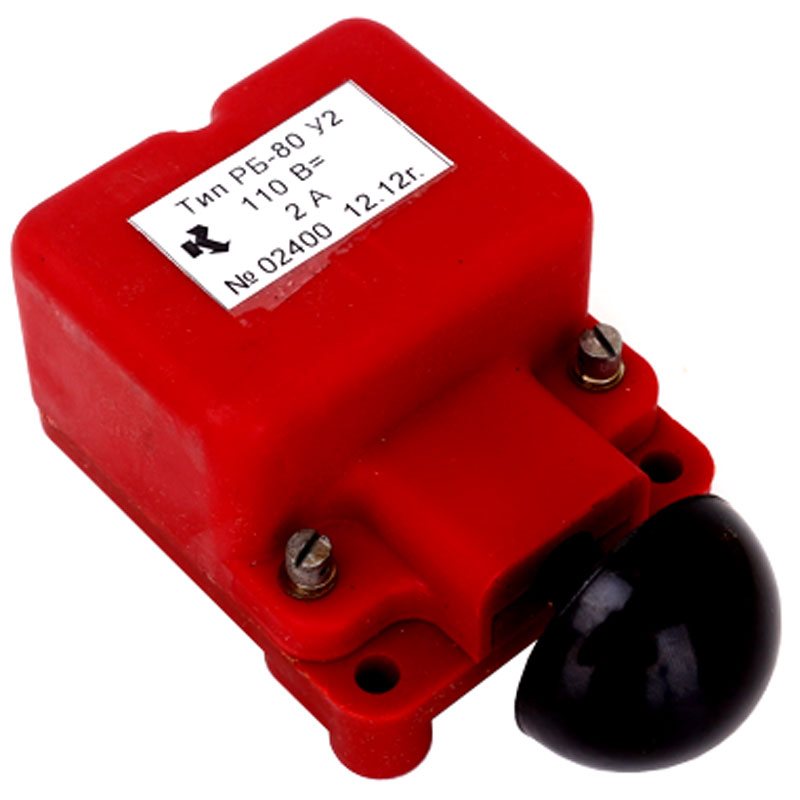

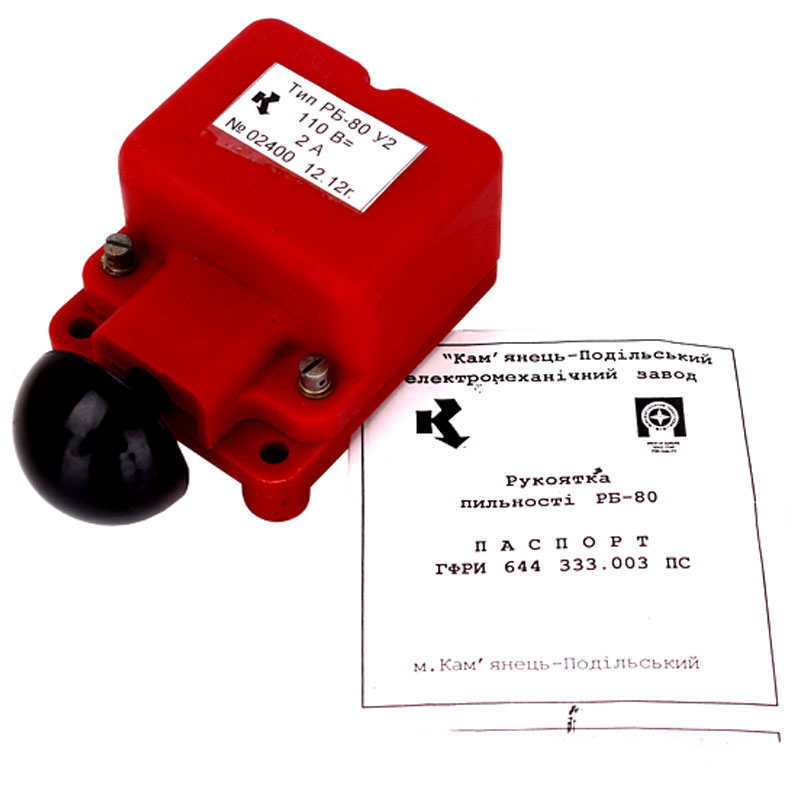

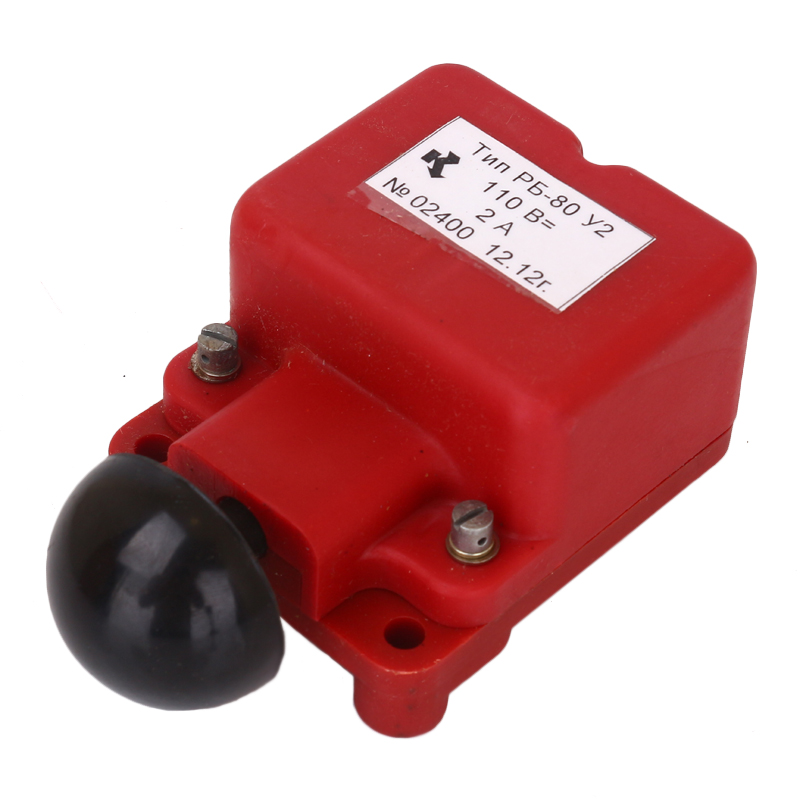

Рукоятка бдительности РБ-80

1 440
В наличии
Артикул товара: 353
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 14.12.2021 * 1050 ₽**

СДЭК 15.12.2021* 920 ₽**

DPD 13.12.2021* 400 ₽**

Самовывоз 14.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Блоки контроля бдительности
Производитель ДЭМЗ
Дополнительные характеристики
Напряжение питания110 В
Диапазон измерений-60-45 градусов, 0,265-0,294 Н
Область примененияЖелезнодорожный транспорт

Рукоятка бдительности РБ-80 предназначена для предотвращения принудительного торможения локомотива железнодорожного транспорта при автоматической локомотивной сигнализации и использования в устройствах проверки бдительности машиниста. Рукоятка устанавливается в кабине локомотива или мотор-вагонной секции.

Рукоятка имеет два контакта: один размыкающийся при нажатии на рукоятку и второй замыкающийся. При этом в качестве контактов применены две контактные группы кодового реле КДР. Корпус выполнен из пластмассы.

Технические характеристики

Рабочее напряжение постоянного тока через замкнутые контакты, В

до 110

Допустимая нагрузка контактов, А

до 2

Переходное сопротивление контактов, Ом, не более

0,1

Контактное нажатие на один контакт, Н

0,265 ÷ 0,294

Зазор разомкнутых фронтовых и тыловых контактов, мм

0,8 ÷ 1,2

Совместный ход контактов, мм, не менее

0,25

Диапазон рабочих температур, С

-60 ÷ +45

Масса, кг, не более

0,35

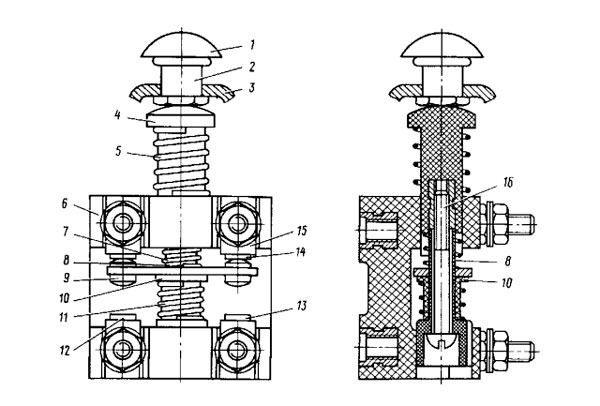

"Схема конструкции рукоятки бдительности РБ-80"

Рис.1 Схема конструкции рукоятки бдительности РБ-80

  1. рукоятка
  2. стержень
  3. отверстие кожуха
  4. стержень
  5. пружина
  6. текстолитовый корпус
  7. пружина
  8. втулка
  9. контактная пластина
  10. колпачок
  11. пружина
  12. неподвижные контакты нижние
  13. неподвижные контакты нижние
  14. неподвижные контакты верхние
  15. контактодержатели
  16. винт

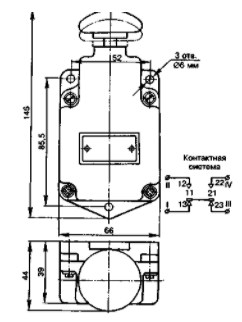

"Схема габаритных размеров рукоятки РБ-80"

Рис.2 Схема габаритных размеров рукоятки РБ-80

Область применения

Изделие используется в железнодорожной отрасли.

Принцип действия рукоятки

Чтобы поезд не поехал на красный цвет светофора в систему автоматики введен контроль бдительности машиниста. Для этого в кабине установлена рукоятка бдительности РБ -80.

При приближении поезда к светофору с красным огнем и при включении на ЛС желтого с красным огня, в кабине локомотива слышен свисток автостопа, который предупреждает машиниста о возможных действиях автостопа.

После этого машинист нажимает на РБ-80, отключает автостоп и приступает к служебному торможению, чтобы остановить поезд на запрещающий цвет светофора.

Приборы неразрушающего контроля в своем большинстве имеют компактную мобильную конструкцию и неприхотливы в эксплуатации. Рукоятка бдительности РБ-80 и другие позиции нашего каталога упрощают измерения даже в сложных условиях.

Благодаря современной элементной базе и безупречной сборке оборудование легко справляется с интенсивной эксплуатацией в лабораториях и на открытой местности без ущерба для точности. Оно отвечает отраслевым стандартам и не нуждается в затратном обслуживании.
