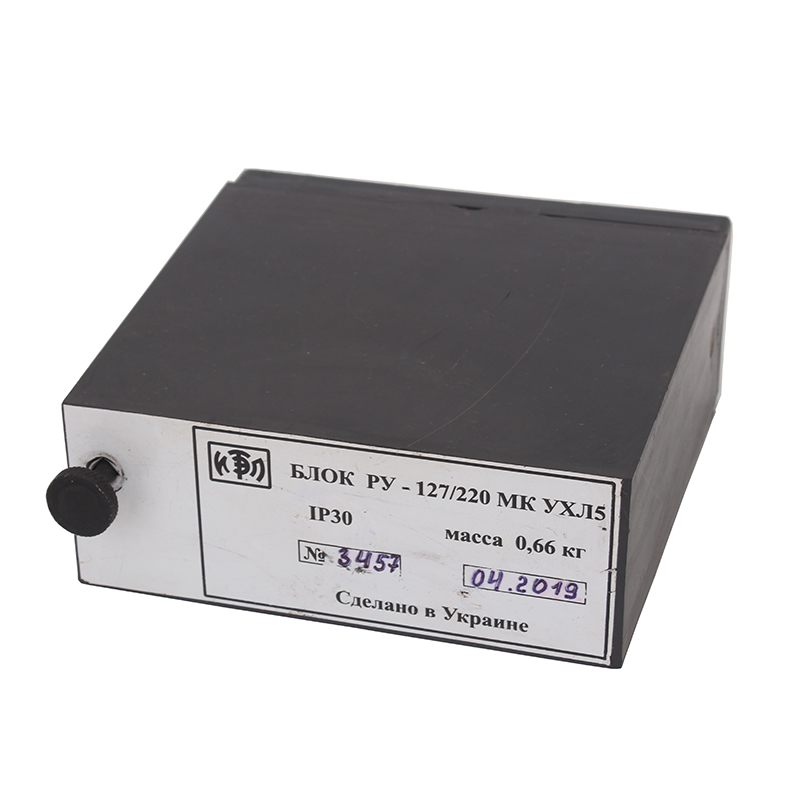

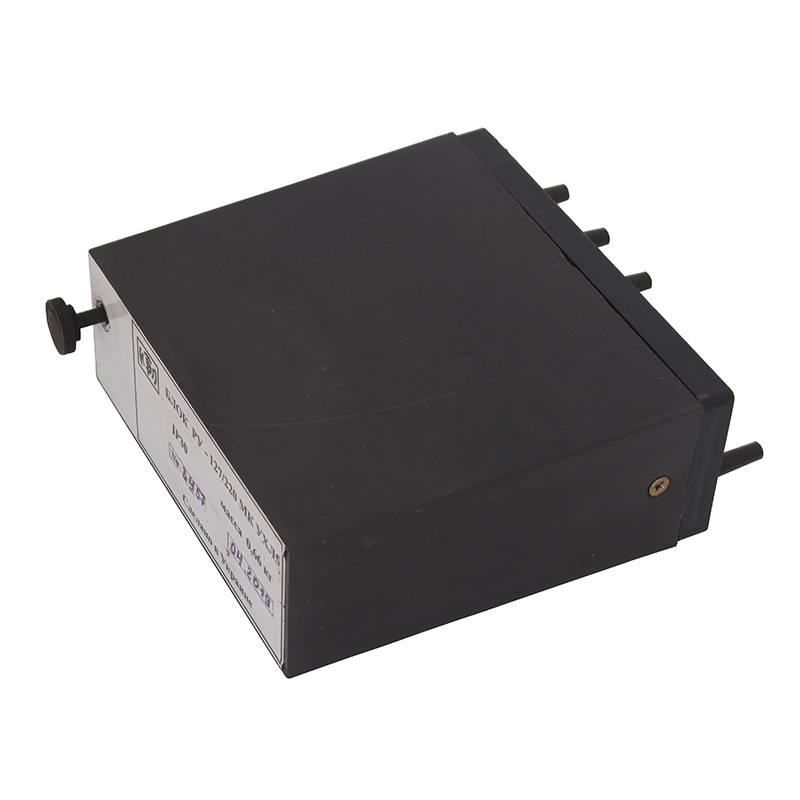

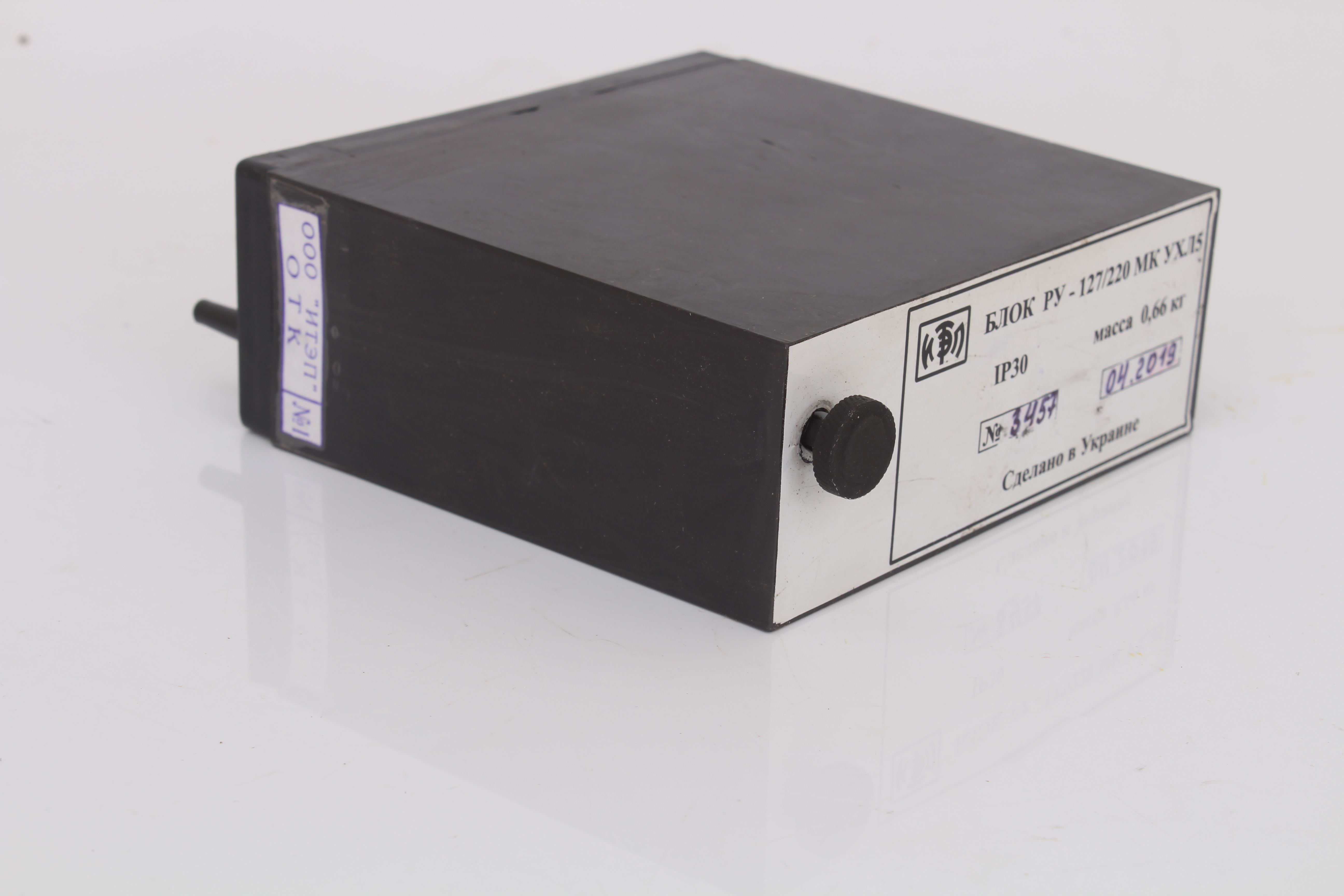

Реле утечки РУ-127/220 (1М)

Цена по запросу
В наличии
Артикул товара: 677
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 12.12.2021 * 1050 ₽**

СДЭК 13.12.2021* 920 ₽**

DPD 11.12.2021* 400 ₽**

Самовывоз 12.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле контроля тока
Производитель Матеша
Дополнительные характеристики
Напряжение питания127 В, 220 В
Потребляемая мощность5 Вт
Конструктивное исполнениеПеременного тока
Область примененияДля шахт и рудников, Для утечки

Блок реле утечки РУ-127/220 предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 127 и 220 В с изолированной нейтралью трансформатора.

Блок защиты встраивается в распределительное устройство шахтных источников питания типа ИПШ, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.

Функционал реле утечки

Электрическая схема реле утечки обеспечивает:

  • предварительный контроль сопротивления изоляции двух присоединений и подачу напряжения на контролируемые присоединения;
  • непрерывный контроль сопротивления изоляции двух присоединений под рабочим напряжением 127 и 220В и защиту от токов утечек на землю;
  • селективную световую сигнализацию о срабатывании исполнительных реле при снижении сопротивления изоляции контролируемой цепи ниже допустимого значения.
Технические характеристики
Параметры Значения
Номинальное напряжение питания блока, В 15
Диапазон изменения рабочего напряжения, от номинального от 85% до 110%
Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В 127 / 220
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее:
при напряжении сети 127 В 10±2
при напряжении сети 220 В 24±4
Сопротивление срабатывания при однофазной утечке, кОм, не более:
при напряжении сети 127 В 3,3±0,8
при напряжении сети 220 В 9±1,2
Сопротивление срабатывания в режиме предупредительного контроля изоляции, кОм, не менее сопротивления срабатывания аппарата в режиме реле утечки
Изменение емкости сети, мкФ на фазу от 0 до 1,0
Величина длительного тока утечки при изменении емкости сети от 0 до 1,0 мкФ на фазу, А, не более 0,025
Собственное время срабатывания блока реле утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более 0,1
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более 150
Средний срок службы до списания, лет, не менее 5
Потребляемая мощность, Вт, не более 5
Габариты аппарата защиты, мм 125х120х48
Масса аппарата защиты кг, не более 0,73

Условия эксплуатации

Блоки РУ-127/220 предназначены для эксплуатации в следующих условиях:

  • температура окружающего воздуха от -10 до +65 °С;
  • относительная влажность окружающей среды до 100% при температуре +35 °С;
  • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
  • высота над уровнем моря не более 1000 м;
  • рабочее положение в пространстве — изменение угла наклона в любую сторону относительно вертикальной оси не более 90;
  • вид обслуживания - периодический контроль исправности блока реле утечки.

Порядок подключения блока реле утечки

С помощью вилки соединителя Х1 происходит подключения блока к схеме аппарата (рисунок) дополнительного заземлителя, который находится не менее чем в 5 метрах от основного.

    Устройство и принцип действия

    Реле утечки выполнено в виде блока, устанавливаемого во взрывозащищенные корпуса шахтных источников питания типа ИПШ. Реле утечки выполнено двухканальным на напряжения 127 и 220 В. Каждый канал селективно воздействует на цепи управления контакторов источника питания.

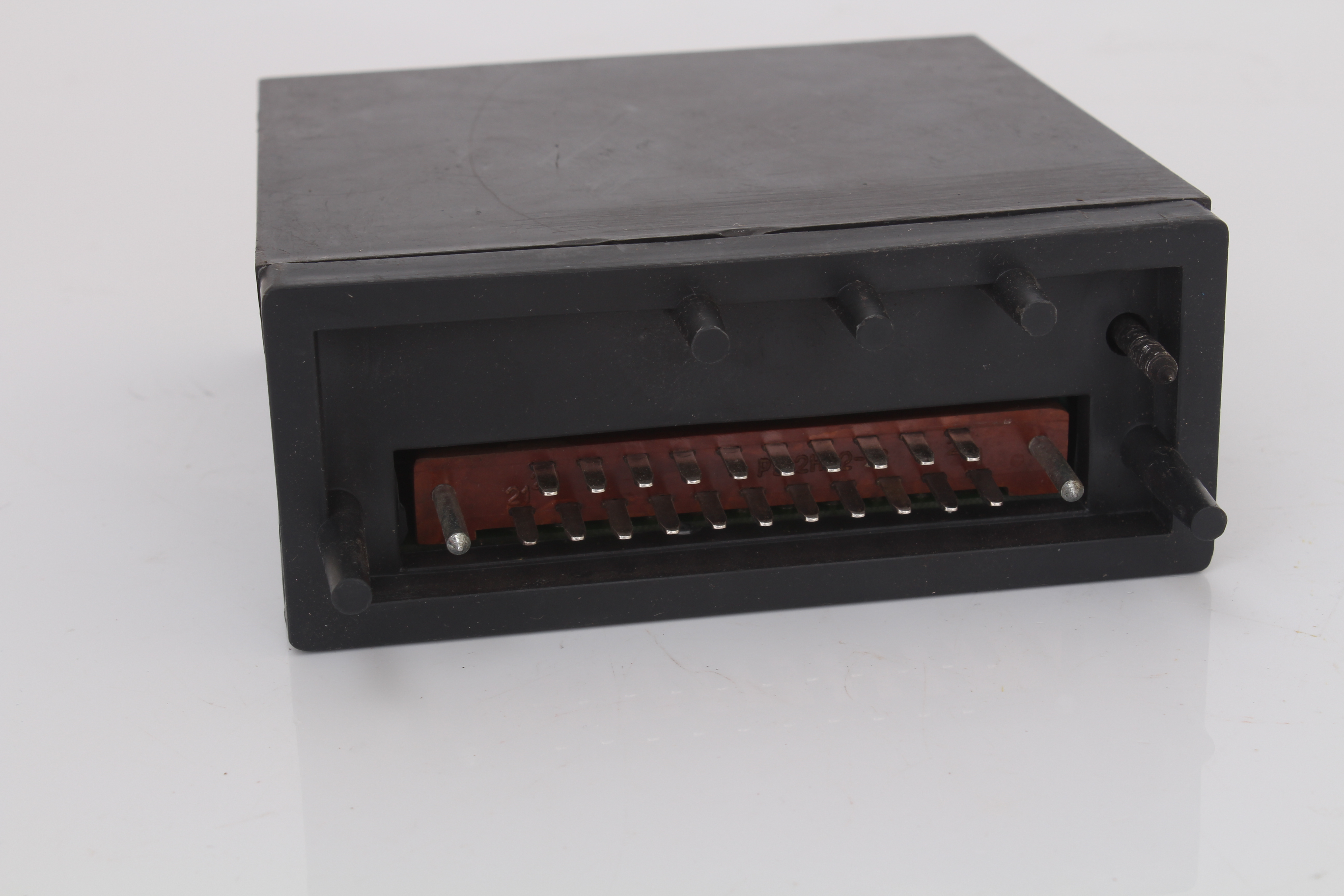

    Конструктивно блок выполнен в виде пластмассового корпуса, на основании которого крепятся печатные платы с элементами и штепсельный разъем, для подключения блока к источнику питания.

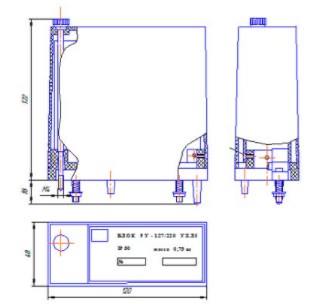

    "Схема габаритных размеров реле утечки РУ-127/220"

    Рис.1 Схема габаритных размеров реле утечки РУ-127/220

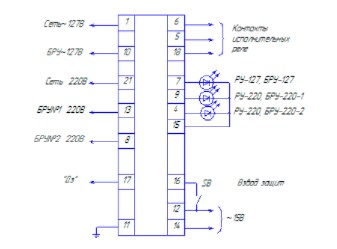

    "Схема соединений реле РУ-127/220 (1М)"

    Рис.2 Схема соединений реле

    Условия гарантии

    На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

    Условия возврата

    В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
