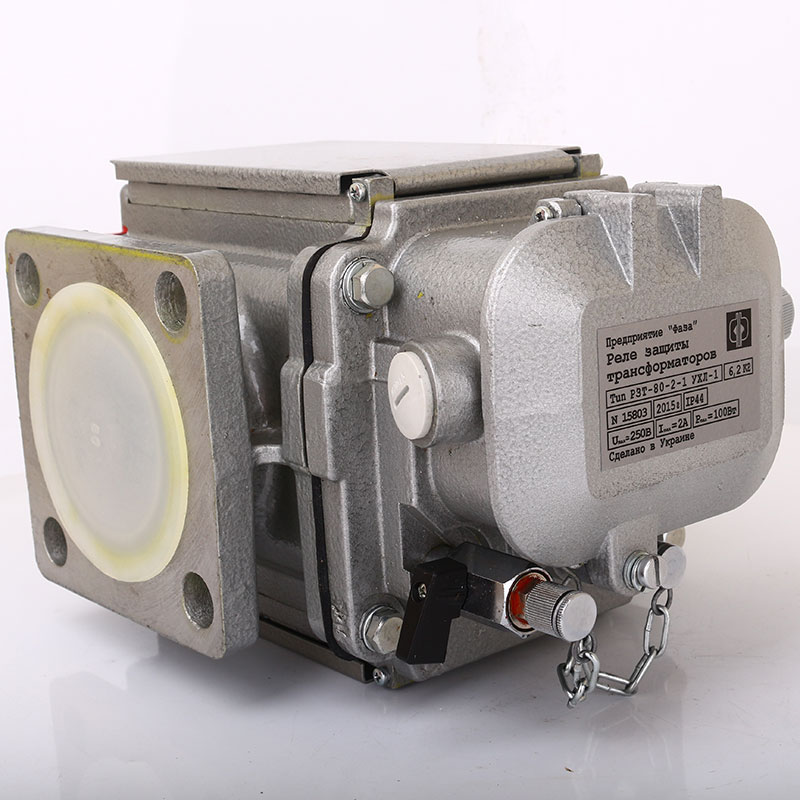

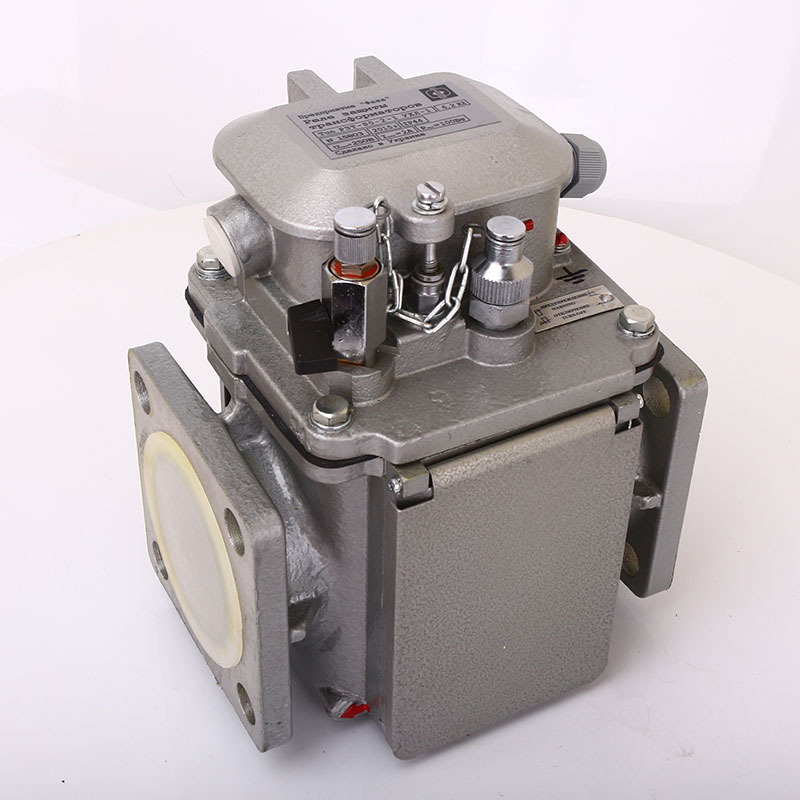

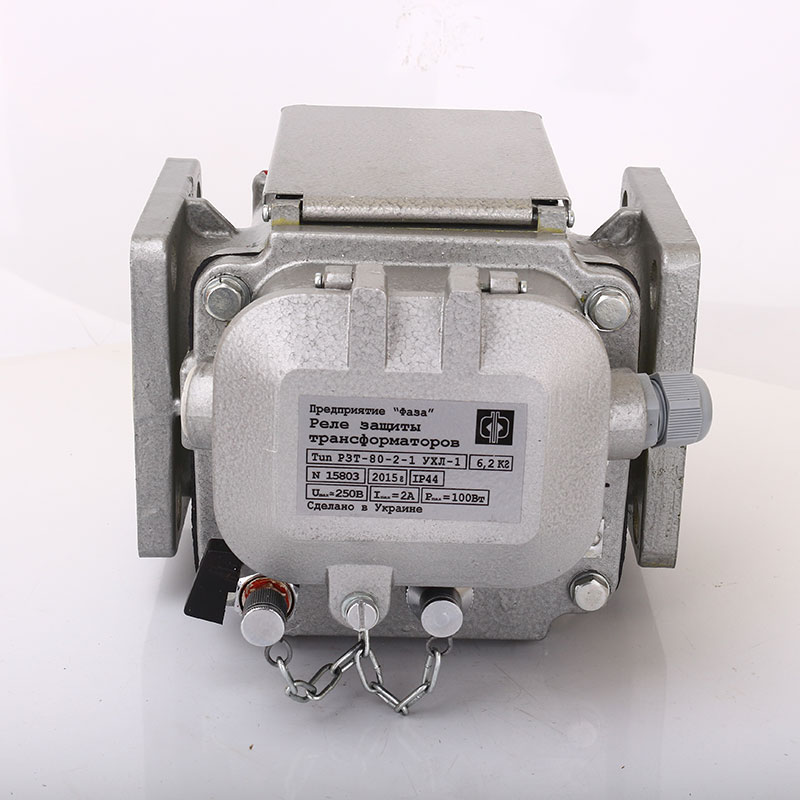

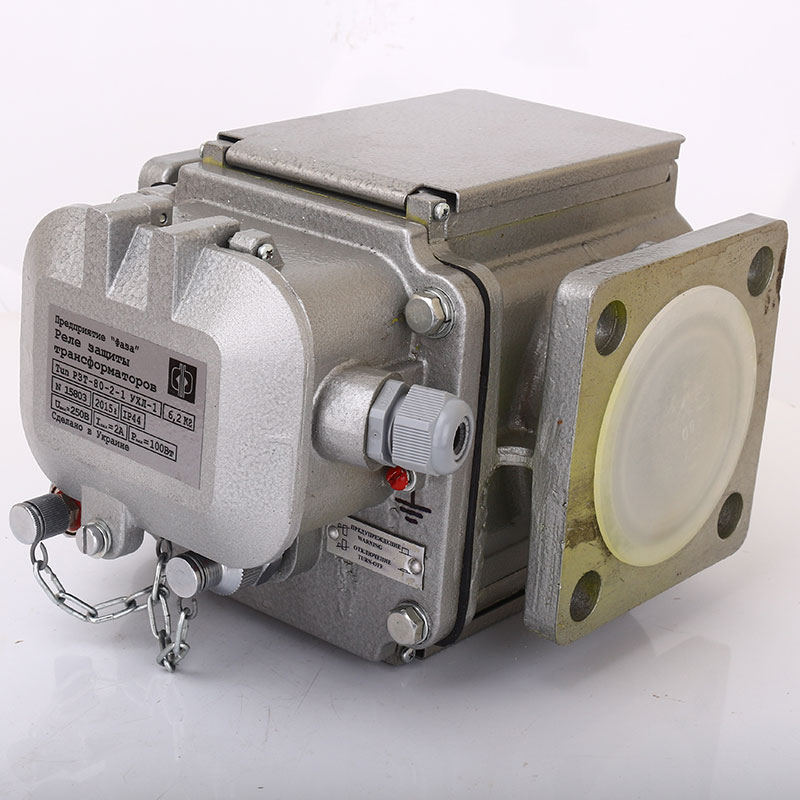

Реле РЗТ-80

Реле РЗТ-80 является защитным реле для изолированных или охлаждаемых жидкостью аппаратов с расширительным сосудом (трансформаторы, многоступенчатые переключатели, конденсаторы, дроссельные катушки и т.д.) и монтируется на соединительном трубопроводе между корпусом и расширительным сосудом.

Комплект поставки

1. Реле защиты трансформатора РЗТ-80 выбранной модификации - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.

Предприятие-изготовитель гарантирует работоспособность газового реле РЗТ и соответствие технических характеристик технической документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийный срок составляет 5 лет с даты выпуска реле.

Функциональность

Реле защиты трансформатора предназначено для коммутации сигналов:

• «ПРЕДУПРЕЖДЕНИЕ» - при возникновении неисправности в работе защищаемого аппарата;
• «ОТКЛЮЧЕНИЕ» - при потере жидкости или при превышении скорости жидкости в соединительном трубопроводе выше заданного порогового значения.

Номинальной рабочей жидкостью для газового реле РЗТ-80 (двухпоплавкового типа) является трансформаторное масло.

Рис.1. Схема соединения контактов реле РЗТ-80 (вариант 1)

Рис.2. Схема соединения контактов реле РЗТ-80 (вариант 2)

Рис.3. Схема соединения контактов реле РЗТ-80  (вариант 3)

Исполнение

Установка реле производится на трубопроводе, который соединяет бак трансформатора и расширительный сосуд с охладительной емкостью. Сигнальные кабеля крепятся к фиксаторам, которые, как и клеммная коробка расположены в верхней части реле. Конструкцией устройства предусмотрена возможность проведения вакуумирования вместе с баком трансформатора.

Если трансформатор функционирует нормально, то реле постоянно заполнено маслом, которое протекает с определенной установленной скоростью. В таком режиме поплавки, которые замыкают контакты, находятся в верхнем положении под воздействием подъемной силы. Если возникают сбои в работе трансформатора и уровень масла в камере реле падает, то поплавки опускаются и происходит коммутация канала на выдачу сигнала «Предупреждение». При последующем снижении давления масла произойдет коммутация канала «Отключение».

Если скорость масляной жидкости в трансформаторе превысит установленный порог, то вследствие перемещения запирающей заслонки произойдет коммутация канала «Отключение».

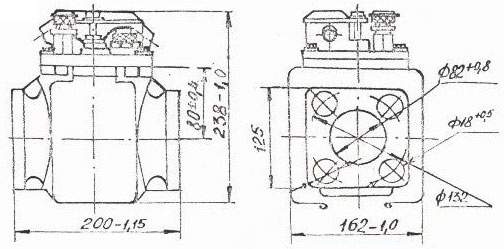

Рис.4 Габаритны1 чертеж реле РЗТ-80

Монтаж

Релейная система РЗТ-80 располагается на соединительном трубопроводе, размещенном между так называемым расширительным помещением (сосудом) и баком масляного трансформатора.

Клеммная коробка и крышка с фиксаторами крепления сигнального кабеля расположены в верхней воловине реле.

Для пробоотбора накопившихся газов имеется специальный газоспускной клапан. Конструкционно реле поддерживает возможность выполнения вакуумирования параллельно с трансформаторным баком.
