Реле РЗТ-50

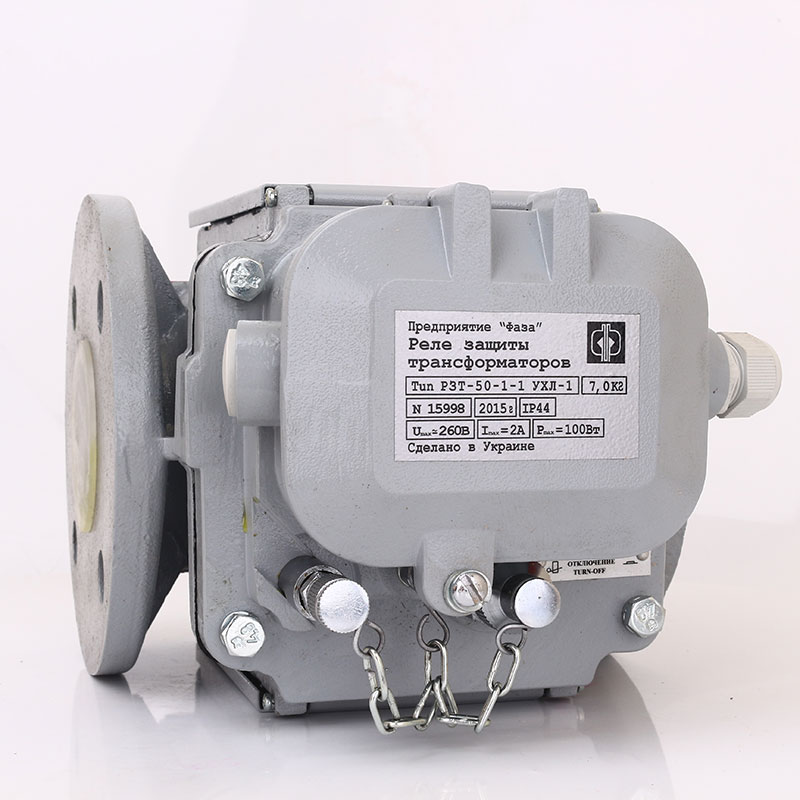

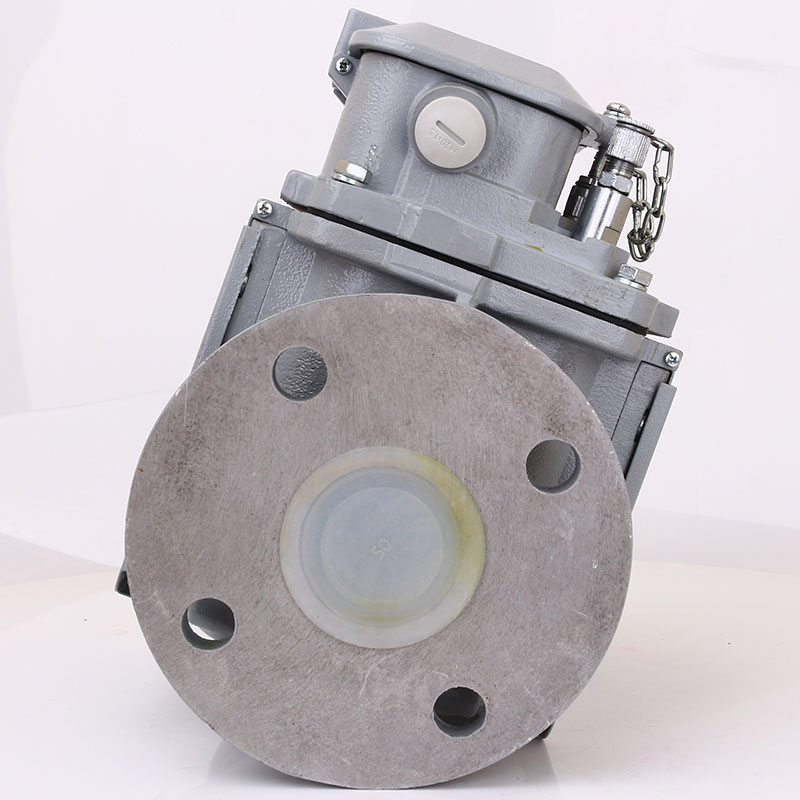

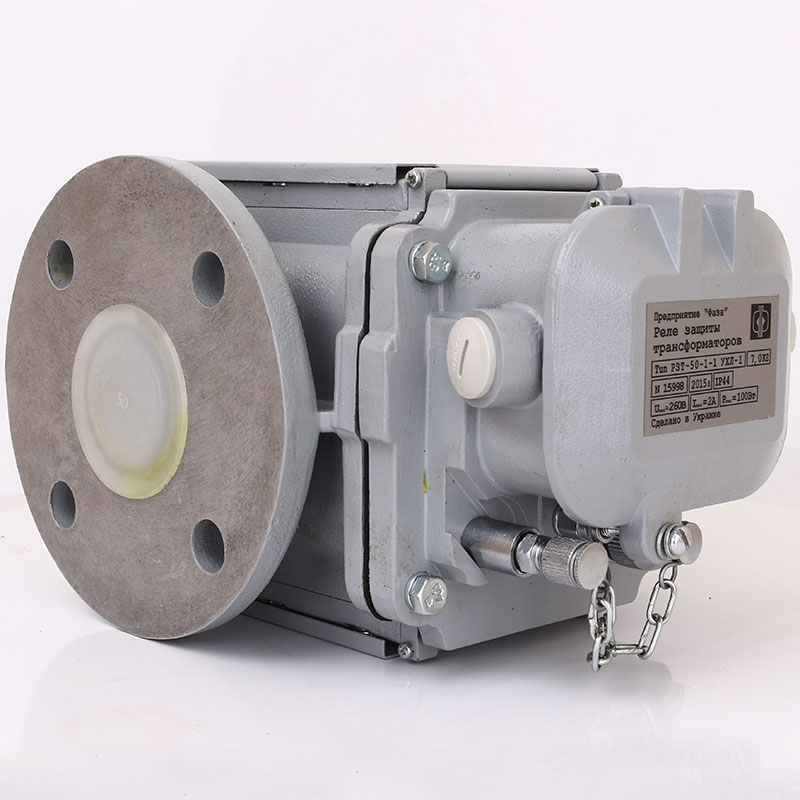

Реле РЗТ-50 является защитным реле для изолированных или охлаждаемых жидкостью аппаратов с расширительным сосудом (трансформаторы, многоступенчатые переключатели, конденсаторы, дроссельные катушки и т.д.) и монтируется на соединительном трубопроводе между корпусом и расширительным сосудом.

Реле защиты трансформатора предназначено для коммутации сигналов:

• «ПРЕДУПРЕЖДЕНИЕ» - при возникновении неисправности в работе защищаемого аппарата;
• «ОТКЛЮЧЕНИЕ» - при потере жидкости или при превышении скорости жидкости в соединительном трубопроводе выше заданного порогового значения.

Комплект поставки

• Реле защиты трансформатора РЗТ;
• Техническая документация.
• Упаковка

Конструкция

Реле состоит из корпуса 1.1 и механического блока 1.2. Корпус выполнен литым из алюминиевого сплава и имеет входной и выходной фланцы с отверстиями для подсоединения реле к трубопроводам.

Механический блок состоит из крышки 2.1 и включающего механизма 2.2.

Механический блок крепится к корпусу болтами. На крышке 2.1 выполненной литой из алюминиевого сплава, крепятся газоспускной клапан 2.3 или шаровый кран, контрольная кнопка 2.4 а в клеммной коробке находятся блок герметизированных магнитоуправляемых контактов 2.5 и клеммник 1.3.

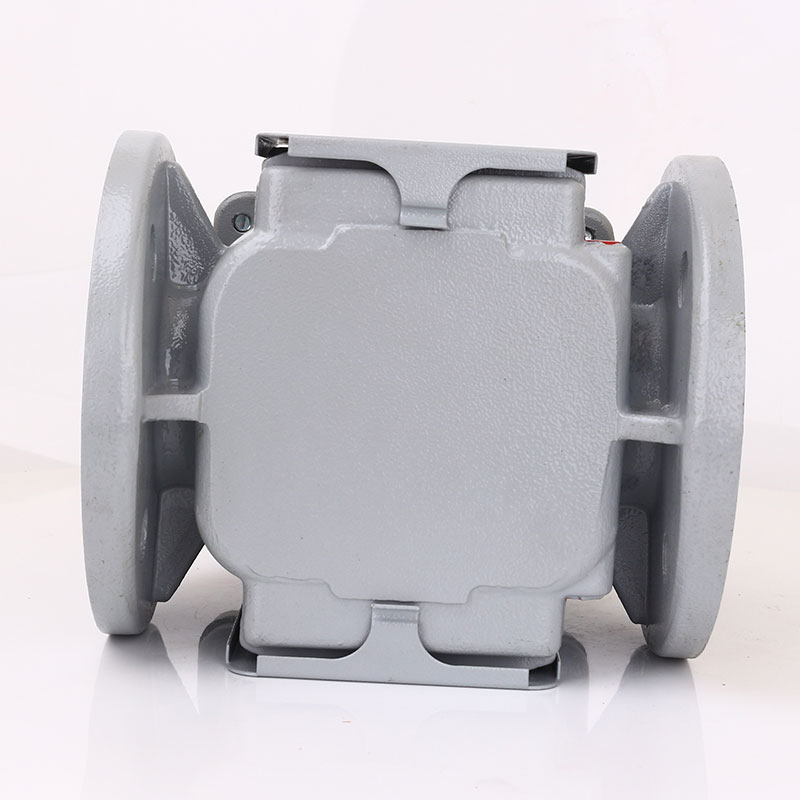

Для визуального контроля работы механического блока в корпусе имеются с двух сторон смотровые стёкла. Для защиты стёкол от загрязнений и вредного воздействия солнечных лучей имеются откидные защитные крышки.

Клеммная коробка, имеющая два резьбовых отверстия для герметизированного ввода и крепления сигнального кабеля в металлорукаве, закрывается откидной крышкой 1.6 с резиновой прокладкой.

Блок герметизированных контактов (БГК) 2.5 состоит из кожуха, выполненного из алюминия, с присое динительным фланцем и печатной платы с одним, двумя, тремя или четырьмя (в зависимости от исполнения) магнитоуправляемыми контактами. Конструкция исключает контакт токонесущих элементов с рабочей жидкостью.

Включающий механизм 2.2 состоит из сборной рамы 2.2.1, в которой смонтирована верхняя 2.2.2 и нижняя 2.2.3 системы переключений.

Верхняя система переключения 2.2.2 выполнена конструктивно по принципу ломающегося рычага, на одном плече которого закреплён металлический полый поплавок, а на другом - постоянный магнит. При опускании поплавка рычаг замыкается и магнит, перемещаясь относительно кожуха БГК, замыкает контакт.

Нижняя система переключения 2.2.3 выполнена аналогично, но имеет дополнительный элемент (на той же оси рычага) - заслонку 2.2.4, воспринимающую скоростной напор потока жидкости. Заслонка удерживается в фиксированном положении, регулируемым щелевым затвором 2.2.5. Перед заслонкой установлен экран с отверстием, перекрываемым регулируемой шторкой 2.2.6.

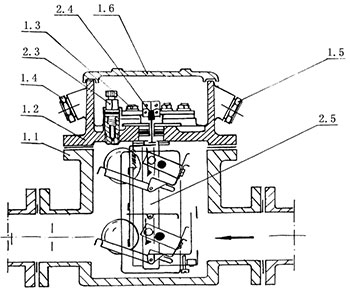

Рис.1. Схема реле защиты трансформатора РЗТ-50, где:
1.1 – корпус; 1.2 – механический блок; 1.3 – клемник; 1.4 – заглушка; 1.5 – заглушка; 1.6 – крышка; 2.3 – газоспускной клапан; 2.4 – контрольная кнопка; 2.5 – блок герметизированных контактов

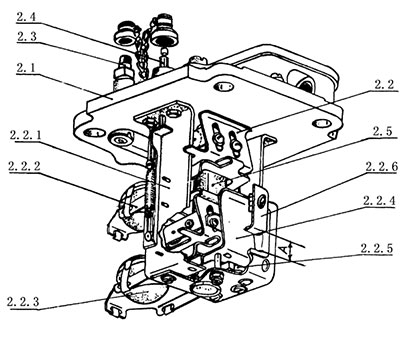

Рис.2. Механический блок реле РЗТ-50, где:
2.1 – крышка; 2.2 – включающий механизм; 2.3 – газоспускной клапан; 2.4 – контрольная кнопка; 2.5 – блок герметизированных контактов; 2.2.1 – рама; 2.2.2 – верхняя система переключений; 2.2.3 – нижняя система переключений; 2.2.4 – заслонка; 2.2.5 – щелевой затвор; 2.2.6 – шторка

Монтаж

Реле поставляется потребителю с установленным, в соответствии с заказом, порогом срабатывания по скорости потока масла и замыкающимися контактами. При отсутствии в заказе указаний о пороге срабатывания реле поставляется с настройкой 1 м/с.

При необходимости изменения порога срабатывания по скорости потока масла, реле вскрывается и установка порога срабатывания производится за счет изменения положения подвижной шторки ( размер «А»), частично перекрывающей проходное окно в экране. Значения размера «А», в зависимости от порога срабатывания.

После перестройки, необходимо проверить срабатывание реле при проливе масла.

Диаметр трубопровода должен соответствовать типоисполнению реле.

Реле монтируется на соединительный трубопровод между баком трансформатора и расширительным сосудом. Красная стрелка на корпусе реле должна указывать в сторону расширительного сосуда. Непараллельность фланцев трубопровода должна быть не более 0,4 мм.

Угол подъема трубопровода в сторону расширительного сосуда должен быть в диапазоне от 1˚ до 4˚ .
