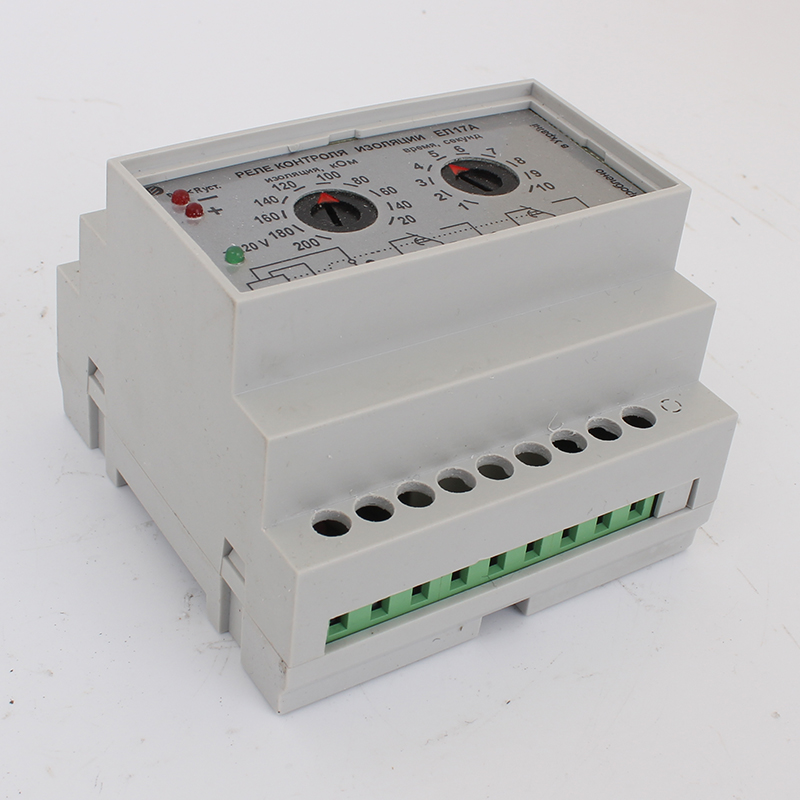

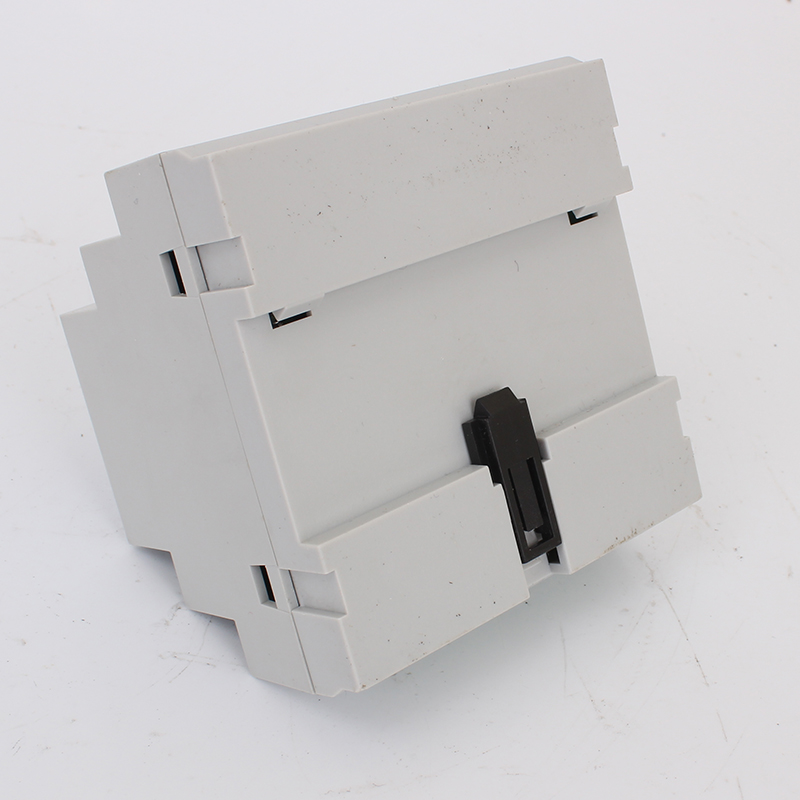

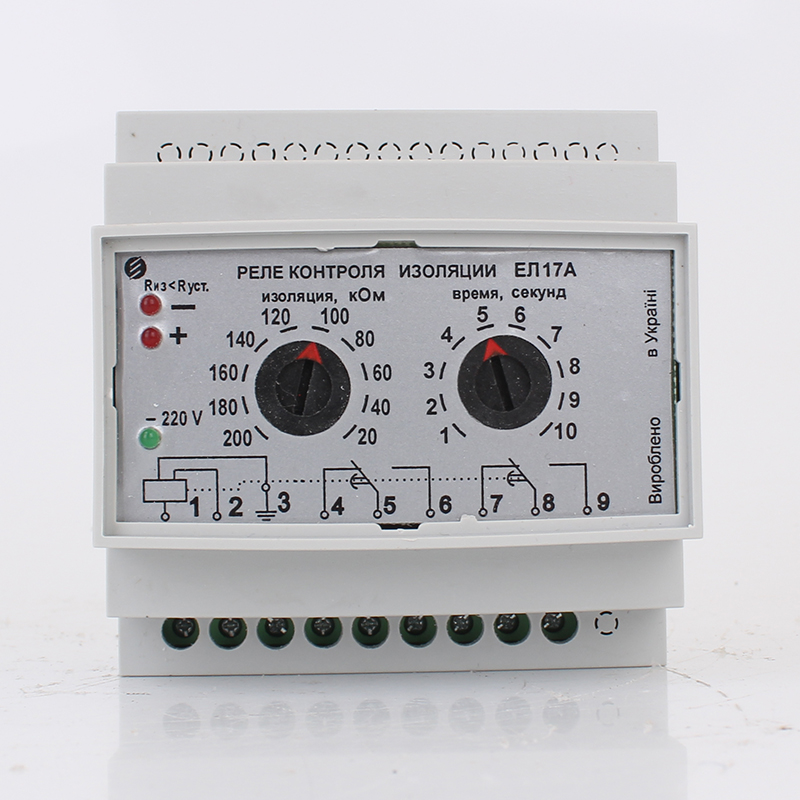

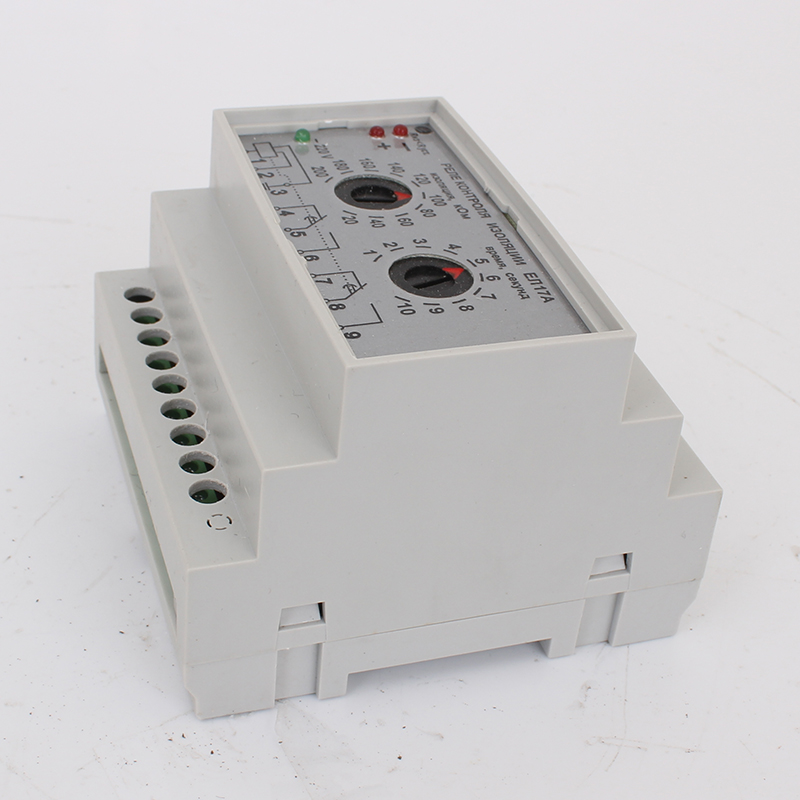

Реле контроля изоляции и пульсаций ЕЛ-17А

Реле контроля изоляции и пульсаций ЕЛ-17А предназначены для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении контролируемым параметром определенного, предварительно установленного уровня.

Реле ЕЛ-17А имеют два переключающих контакта, коммутирующие токи от 0,02 до 5 А при напряжениях от 24 до 250 В и мощности в цепях постоянного тока – не более 60 Вт при t = 0,005 с и не более 30 Вт при t ≤ 0,02 с

Условия эксплуатации

Реле могут эксплуатироваться в следующих условиях:

• температура окружающего воздуха от минус 40 до плюс 55 ^оС при высоте местности до 1000 м и от минус 40 до плюс 50 ^оС при высоте над уровнем моря до 2000 м;
• относительная влажность окружающего воздуха 98 % при температуре 25 ^оС для исполнения У3 и 98 % при температуре 35 ^оС для исполнения Т3;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли,агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле (тип атмосферы II по ГОСТ 15150-69);
• вибрация мест крепления реле в диапазоне частот:

от 5 до 15 Гц с ускорением 30 м/с2 (3g);
от 15 до 60 Гц с ускорением 20 м/с2 (2g);
от 60 до 100 Гц с ускорением 10 м/с2 (1g);

• многократные удары длительностью (2 - 20) мс с ускорением 30 м/с2 (3g).

Рис.1 Функциональная диаграмма работы

(R_ИЗ – контролируемое сопротивление изоляции, Т – задержка включения, K_З – состояние замыкающего контакта)

Комплектность

В комплект поставки входит:

• реле - 1 шт.;
• этикетка - 1 шт.;
• руководство по эксплуатации - 1-3 шт. на партию реле, отправляемую в один адрес, или в необходимых количествах, если это было оговорено в заказе.

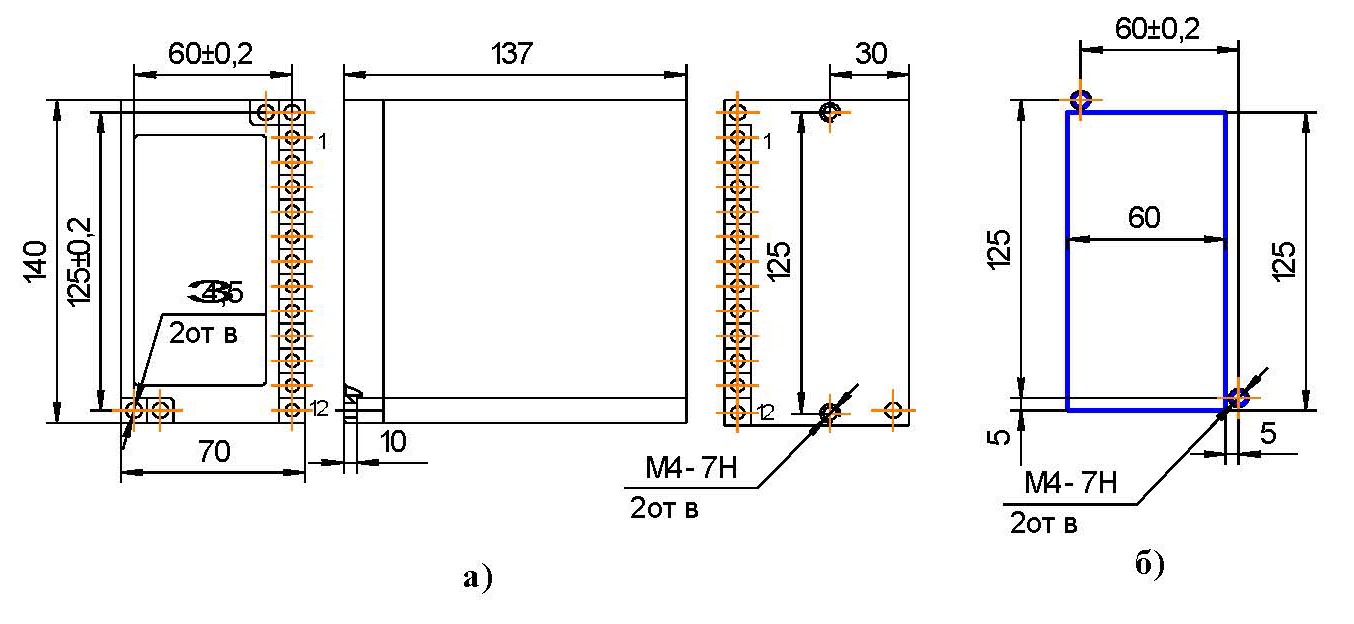

Рис.2 Габаритные, установочные и присоединительные размеры реле

а ) - общий вид реле;
б ) - разметка панели для заднего подключения проводов
