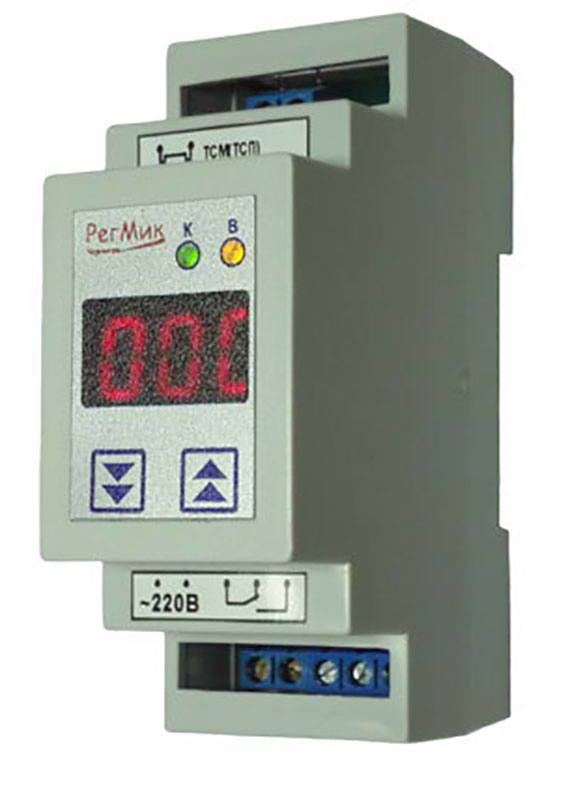

Регулятор двухпозиционный одноканальный упрощенный (РД1-Д2)

Цена по запросу

В наличии

Артикул товара: 817

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 05.05.2024 * 1050 ₽**

СДЭК 06.05.2024* 920 ₽**

DPD 04.05.2024* 400 ₽**

Самовывоз 05.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Регуляторы температуры (Терморегуляторы)
Производитель	РЕГМИК

Дополнительные характеристики
Диапазон измерений	-50-600 градусов, -40-200 градусов
Область применения	Системы автоматического контроля и регулирования

Регулятор двухпозиционный РД1-Д2 предназначен для измерения и регулирования температуры с точностью ± 1% (диапазоны: 0..100; -50..200; -50..400 °С). На сегодняшний день предприятие выпускает два вида упрощенных регуляторов с цифровым индикатором (для подключения термосопротивления (ТС) и датчика NTC 10kOm), которые полностью заменяет предыдущие модели регуляторов с температурной шкалой и ручкой задания (РД1 1ТС/1Р-ИПИ-Дм).

Основные функции

измерение температуры различных объектов с помощью стандартных термопреобразователей сопротивления (датчиков температуры ТСМ, ТСП) и полупроводниковых термопреобразователей (датчик5ов NTC 10 kOm);
отображение на встроенном цифровом индикаторе текущего значения температуры объекта;
регулирование температуры объекта по двухпозиционному закону (управление нагревателем);
формирование сигнала “Ошибка”;
программное изменение параметров измерения и регулирования температуры.

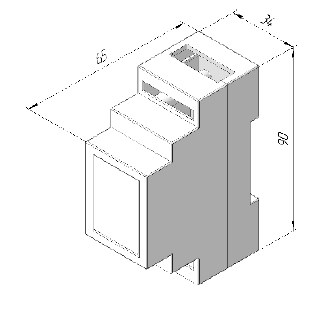

"Схема габаритных размеров регулятора РД1-Д2"

Рис.1 Схема габаритных размеров регулятора РД1-Д2

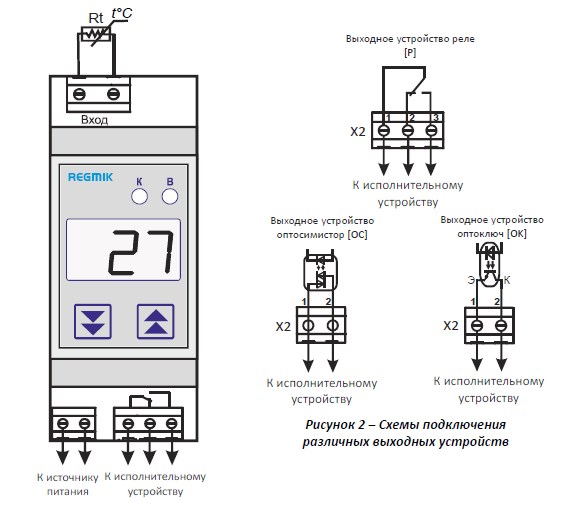

"Схема подключения РД1-Д2"

Рис.2 Схема подключения

Технические данные
Количество каналов	1
Типы входных датчиков	NTC(10kOm), ТС(ТСМ 50М, 100М, ТСП 50П, 100П, Pt100)(-50..200), ТС(ТСМ 50М, 100М, ТСП 50П, 100П, Pt100)(-50..400)
Количество выходов	1
Типы выходных устройств	Р
Интерфейс RS 485	Нет
Напряжение питания, В	ИП24, ИПИ

Типы входных датчиков для РД1 1ТС/1Р-ИПИ-Д2
Код датчика	ТС по ДСТУ 2858-94
Код датчика	Тип	НСХ	Диапазон измерения, °С
01	ТСМ 50 W=1,4260	50М	-50..+200
02	ТСМ 50 W=1,4280	50М	-50..+200
03	ТСП 50 W=1,3850	Pt50	-50..+600
04	ТСП 50 W=1,3910	50П	-50..+600
05	ТСМ 100 W=1,4260	100М	-50..+200
06	ТСМ 100 W=1,4280	100М	-50..+200
07	ТСП 100 W=1,3850	Pt100	-50..+600
08	ТСП 100 W=1,3910	100П	-50..+600

Типы входных датчиков для РД1 1NTC/1Р-ИПИ-Д2
Код датчика	Параметры
Код датчика	Тип	В25/85	Диапазон измерения (регулятора), °С
40	NTC10k	3020	-40..+200
41	NTC10k	3182	-40..+200
42	NTC10k	3435	-40..+200
43	NTC10k	3518	-40..+200
44	NTC10k	3690	-40..+200
45	NTC10k	3939	-40..+200
46	NTC10k	3972	-40..+200
47	NTC10k	4258	-40..+200
48	NTC10k	4460	-40..+200
49	NTC10k	4846	-40..+200
