Регулятор частоты вращения РЧВ-1

Регулятор частоты вращения РЧВ-1 ААРЛ.421114.001 (в дальнейшем -  РЧВ) предназначен для работы со шкафом управления дизель-генераторной установкой ШУ-ДГУ ААРЛ.421453.002ТУ и шкафом управления дизельной электростанцией ШУ-ДЭС ААРЛ.421453.003 ТУ (в дальнейшем — ШУ).

РЧВ предназначен для непрерывного измерения частоты вращения дизель-генератора  и  выдачи команд  управления  электродвигателем топливной  рейки через плату коммутации  ШУ.

Измерение частоты вращения осуществляется в  диапазоне 1425  - 1550 об/мин.  Если  частота вращения менее 1485 об/мин  - выдается команда повысить обороты. Если  частота вращения более 1515 об/мин  - выдается команда понизить обороты. Если  частота вращения находится в диапазоне 1485 - 1515 об/мин команда управления не выдается.

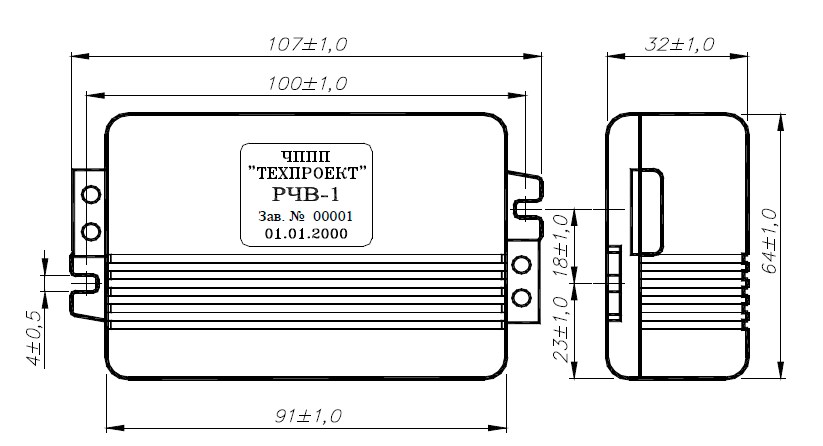

Рис.1 Схема габаритных размеров регулятора РЧВ-1

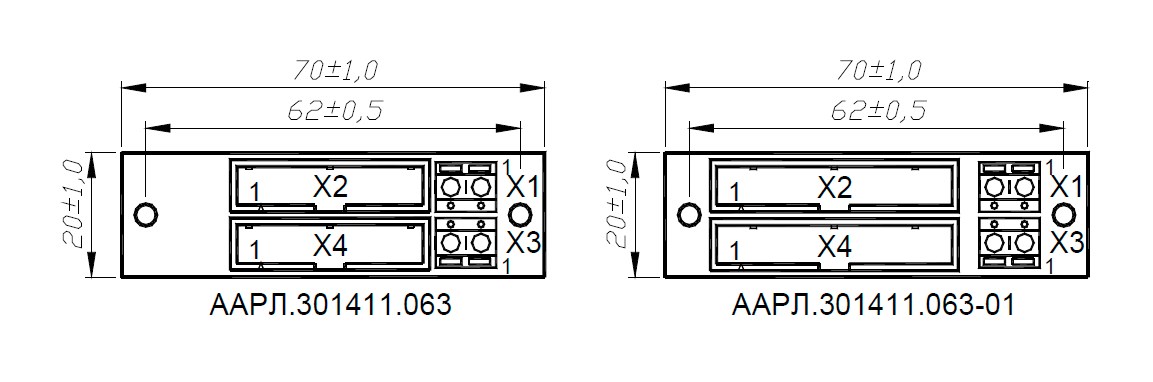

Рис.2 схема габаритных размеров ПЛР-2

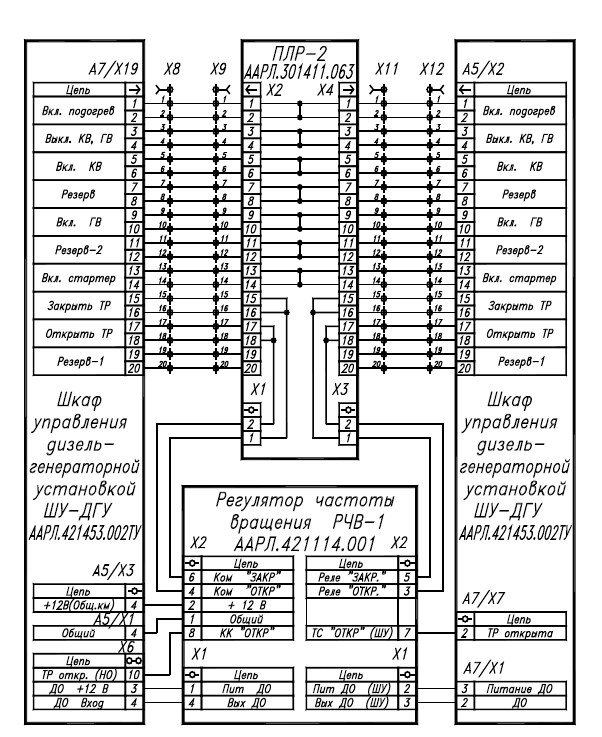

Рис.3 Схема стыковок РЧВ с ШУ-ДГУ

Комплект поставки

• Регулятор частоты вращения РЧВ-1
• Плата распределительная ПЛР-2
• Плата распределительная ПЛР-2-01
• Кабель ААРЛ.418142.016 (плата для работы с ШУ-ДГУ)
• Кабель ААРЛ.418142.017 (плата для работы с ШУ-ДЭС)
• Паспорт

Гарантия

Предприятие-изготовитель гарантирует соответствие регулятора частоты вращения требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, а также при отсутствии механических повреждений.

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию,  но не более 18 месяцев с момента изготовления.

В пределах гарантийного срока предприятие-изготовитель обеспечивает безвозмездное восстановление работоспособности регулятора частоты вращения в случае его отказа.

В послегарантийный период эксплуатации все работы, необходимые  для  восстановления РЧВ, проводятся за счет предприятия-потребителя.
