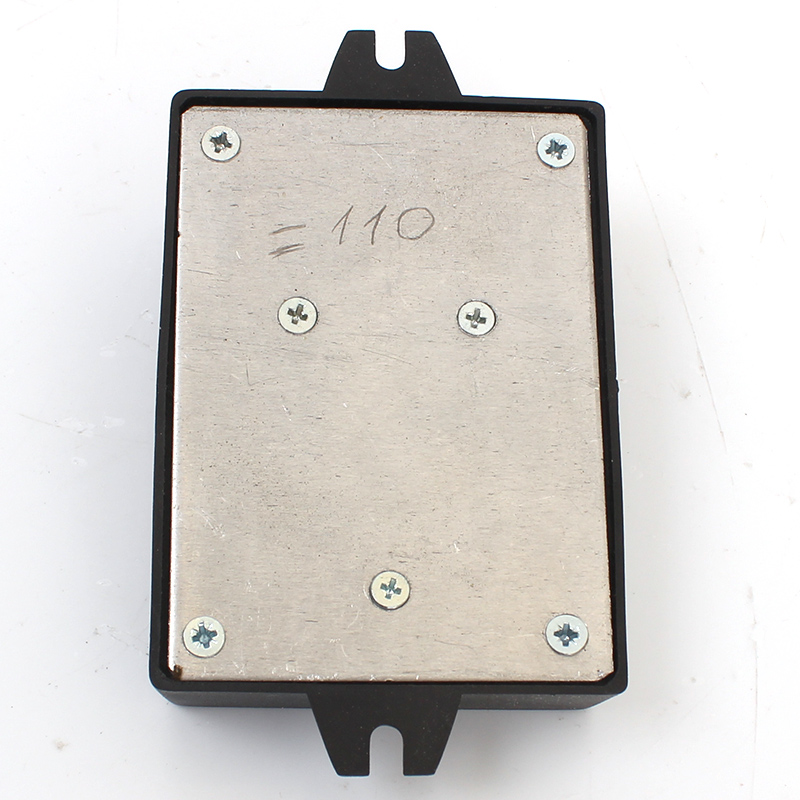

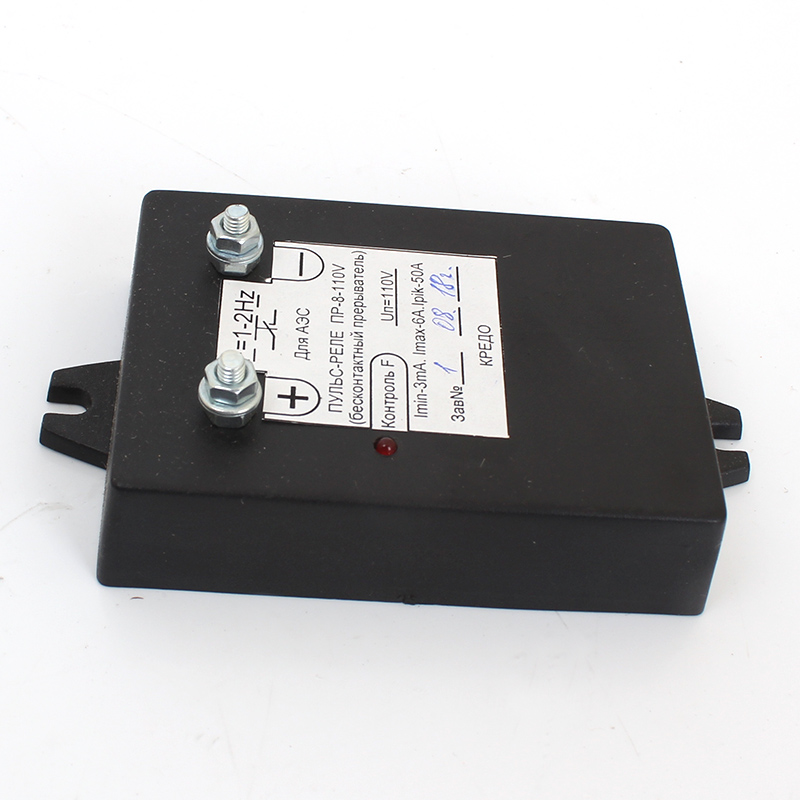

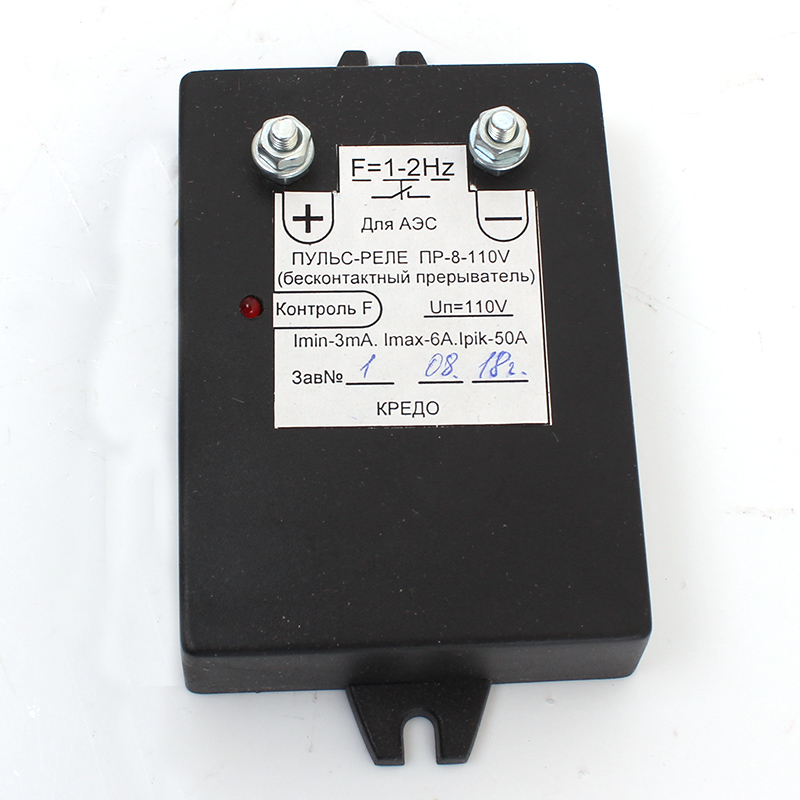

Пульс-реле ПР-8-110, ПР-8-24 и ПР-8-220

Пульс-реле ПР-8-110, ПР-8-24 и ПР-8-220 предназначено для создания мигания в электрических цепях сигнализации и автоматики промышленных объектов с напряжением питания 24 В,110 В,220 В переменного или постоянного тока.

Основные особенности

• Пульс-реле модификаций ПР-8-110 и ПР-8-220 - переменного тока, ПР-8-24 - постоянного.
• Заменяет прерыватели питания - ППБ-1....ППБ-4, ППБР-1 ППБР-2, ППБР-2С, РСВ 18-31.
• Адаптированно к применению с светодиодной арматурой.
• Не потребляет тока в режиме ожидания, мощность потребления в рабочем режиме 0,05 Вт.
• Содержит два входных контакта и не требует отдельного подвода питания.
• Подключение: один из выводов к шине питания другой вывод является шиной мигания.
• Подключение можно производить как к шине "+" или "-", к фазе или к "0".
• Нагрузка включается последовательно с реле.
• Реле работает в диапазоне токов от 3 мА до 8 А.
• Ударный ток перегрузки - 60 А в течении 20 мс.
• Содержит встроенный индикатор контроля работы.
• Включение, выключение реле переменного тока происходит при переходе напряжения через "0".

Область применения

Пульс-реле ПР-8 успешно эксплуатируется на АЭС, ТЭЦ.

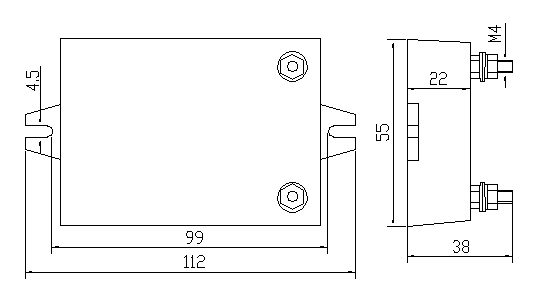

Габаритные и установочные размеры пульс-реле ПР-8

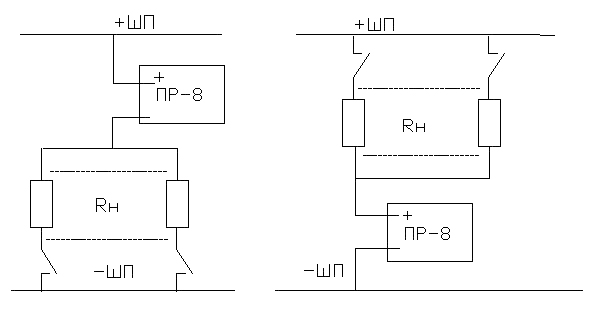

Схема пульс-реле

Для переменного тока - включение фаза-нуль.
