Пробоотборник зерна РП

Пробоотборник зерна РП используется на зерноперерабатывающих и хлебоприемных предприятиях, заводах по производству комбикормовой продукции, и другими сельскохозяйственными организациями, включая ГХИ - органы, контролирующие качество хлебопродуктов, зерна и муки для взятия образцов зерна в соответствии с правилами нормативной документации (ГОСТ 13586.3-83).

Исполнение

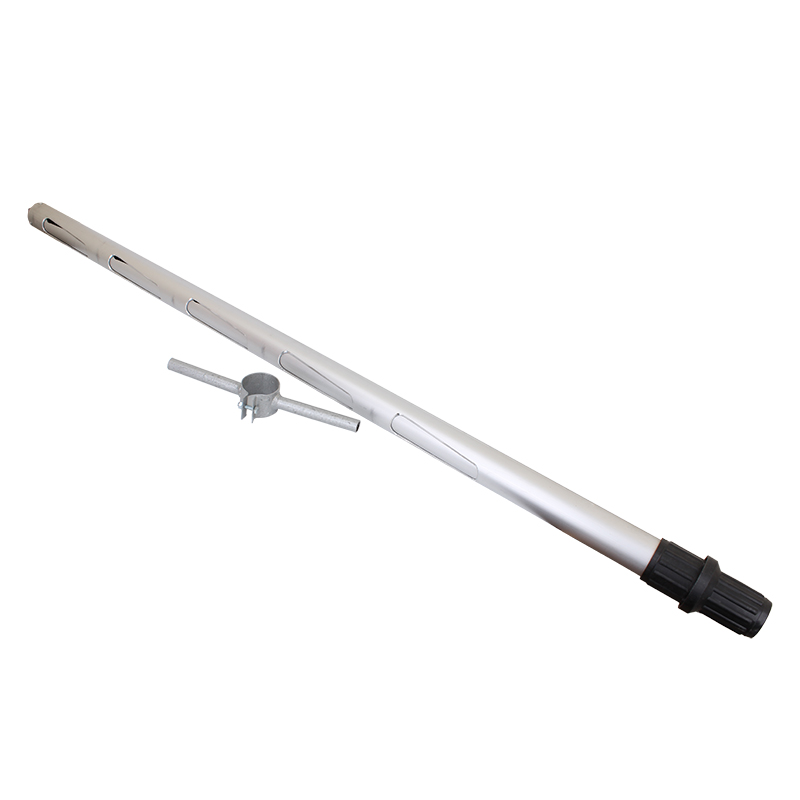

Основные конструктивные элементы пробоотборника РП:

• наружная труба (корпус);
• внутренняя труба;
• наконечник в форме конуса;
• отверстия для забора проб;
• вращающаяся рукоять с упорами;
• отверстие для высыпания образцов зерна.

Устройство и работа

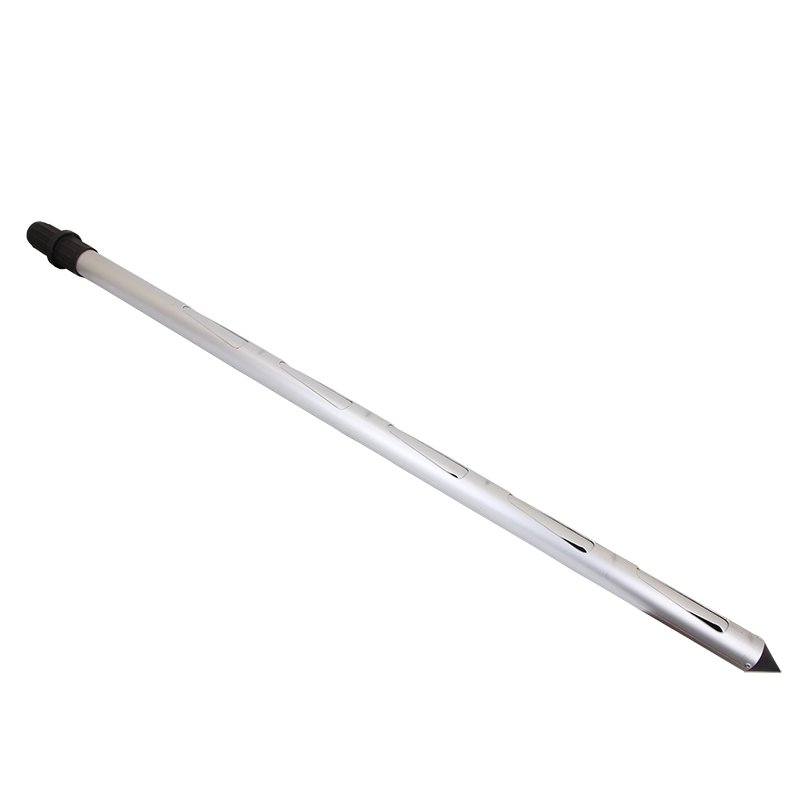

Наружная труба образует корпус пробоотборника и имеет конусообразное острие. Ее цилиндрическая стенка отделяет зерновую массу от попадания внутрь. На трубчатой поверхности корпуса располагаются отверстия-пазы вытянутой формы, при открытии которых зерно может проникнуть во внутреннюю полость. Линия расположения отверстий опоясывает наружную трубу спирально приблизительно на половину оборота.

Внутренняя труба образует емкость для зерновой пробы. Ее стенки помогают закрывать отверстия корпуса путем их перекрытия. На внутренней трубе тоже есть отверстия, по форме совпадающие с пазами корпуса, но имеющими другой наклон*.

*Направленное противоположно расположение пазовых отверстий служит для взятия проб «по диагонали». Такой забор предохраняет образцы от повреждения зерен, которые могли бы быть вызваны защемлением между подвижными деталями пробоотборника. Разница в наклоне между отверстиями исключает совпадение кромок пазов внешней и внутренней труб. Их края движутся относительно друг друга таким образом, что отдельные частицы пробы смещаются, избегая защемления, деформации или разрезания.

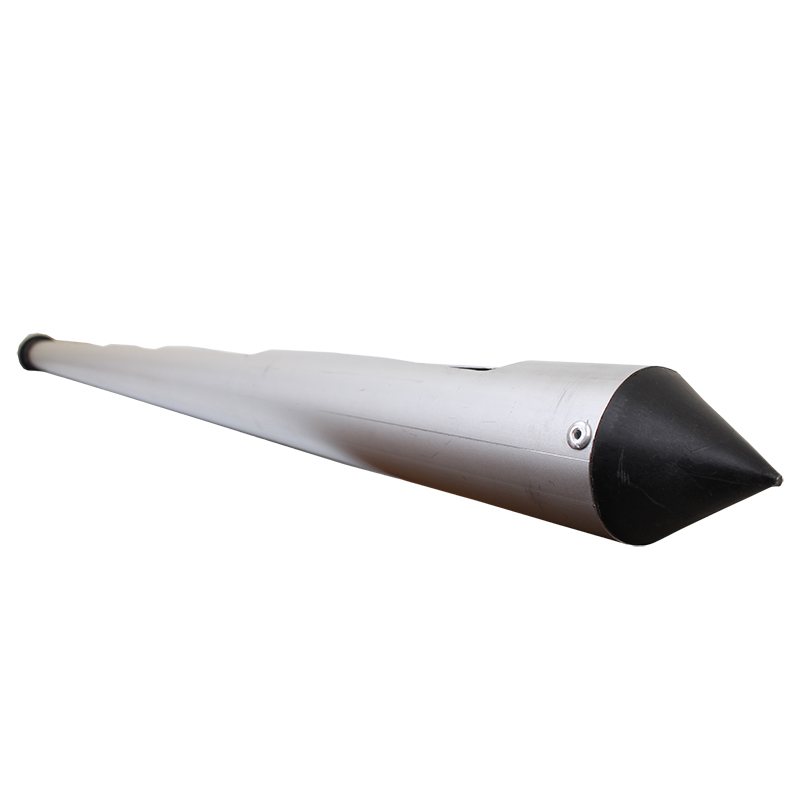

Гладкий конусный наконечник образует острие, облегчающее введение корпуса пробоотборника в проверяемую зерновую насыпь путем раздвижения ее частиц в стороны.

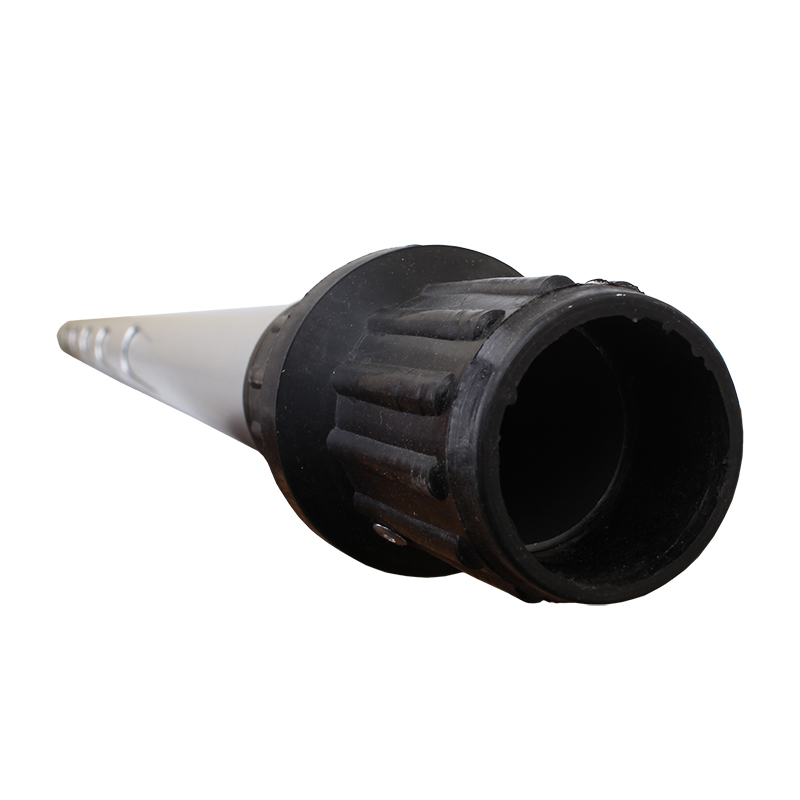

Рукоятка подвижно соединяет внешнюю и внутреннюю трубы. Этот элемент отборника проб имеет упорный механизм с двумя положениями. При повороте рукояти вокруг оси происходит вращение внутренней трубы в корпусе, тем самым получается закрывать и открывать заборные пазы. Для извлечения образца зерна из пробоотборника в контейнер для хранения проб зерна на торце рукояти имеется специальное отверстие.
