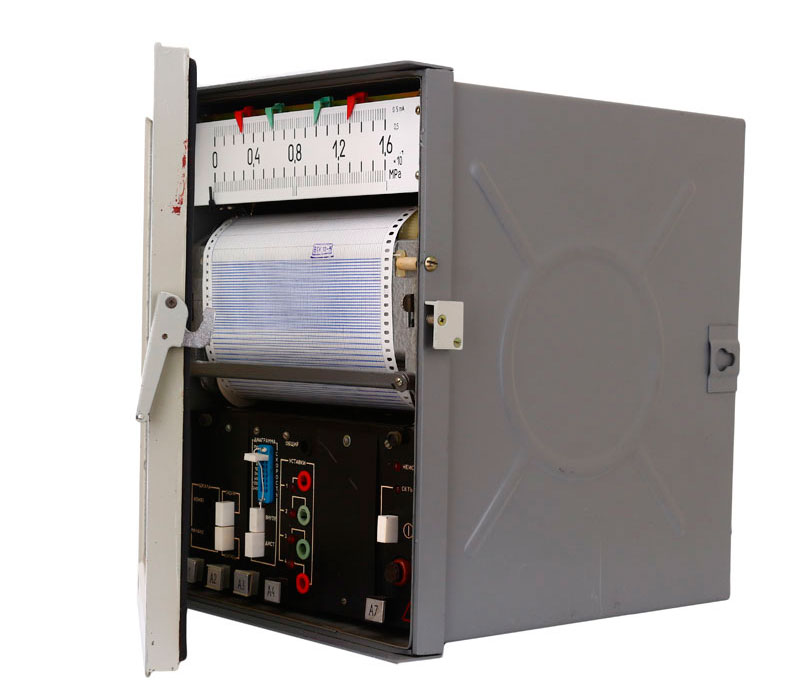

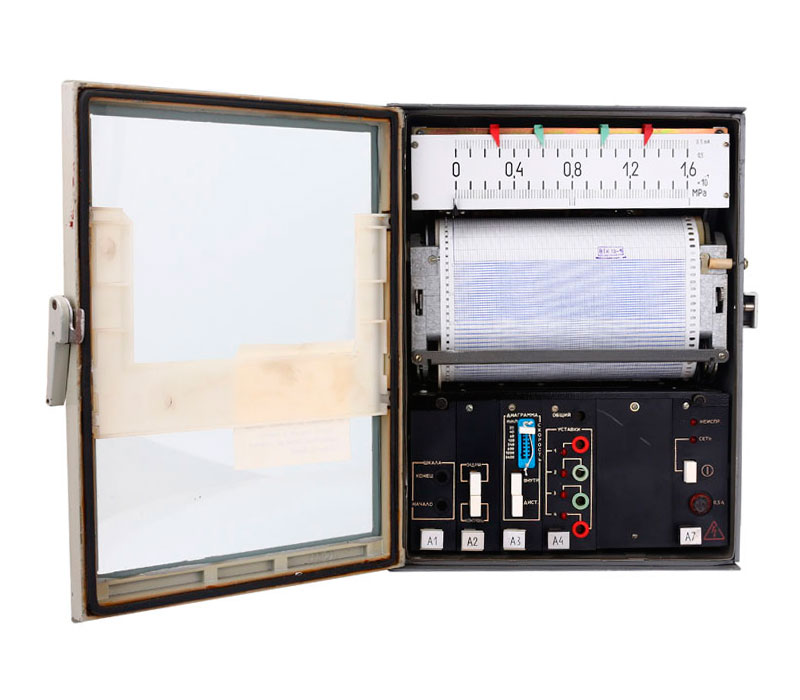

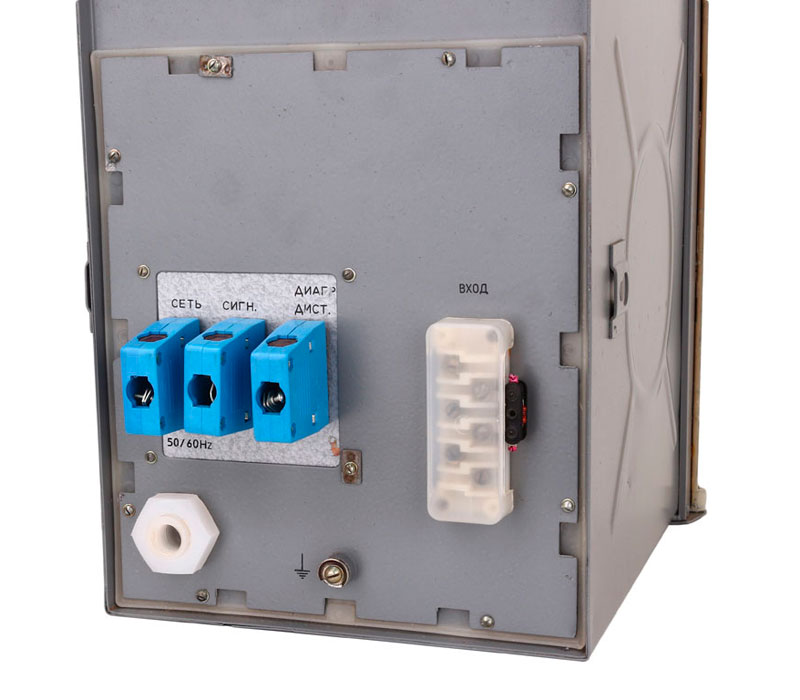

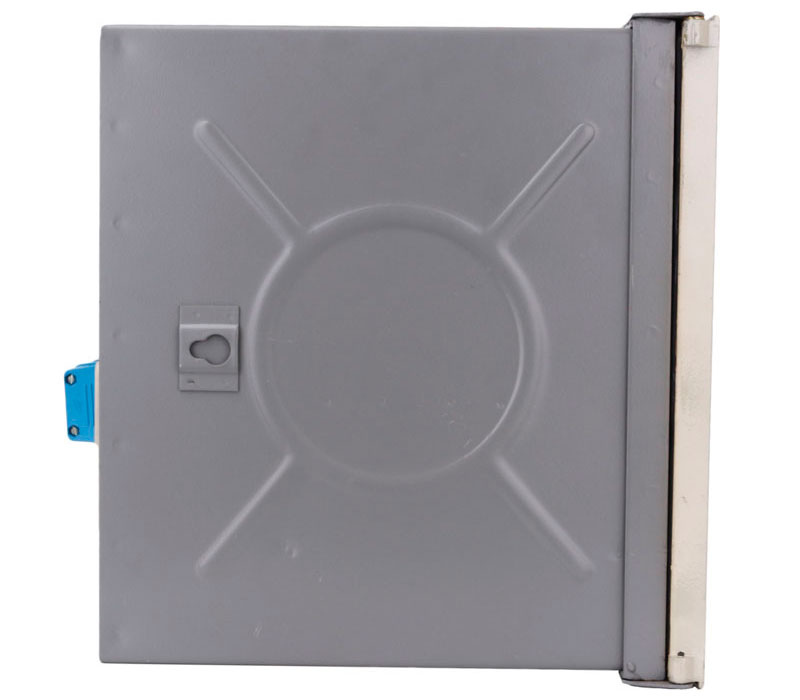

Прибор регистрирующий РП-160

Цена по запросу
В наличии
Артикул товара: 843
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.06.2022 * 1050 ₽**

СДЭК 06.06.2022* 920 ₽**

DPD 04.06.2022* 400 ₽**

Самовывоз 05.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Регистраторы и самописцы
Производитель Львовприбор
Дополнительные характеристики
Напряжение питания220-240 В
Питаниеот сети переменного тока
Потребляемая мощность22 ВА, 28 ВА

Приборы РП-160 являются вторичными показывающими и регистрирующими одноканальными приборами. Данные регистраторы полностью аналогичны по предназначению, параметрам, установочным и габаритным размерам приборам РП160, но отличаются применённой элементной базой.

Приборы регистрирующие РП-160 предназначены для измерения и регистрации напряжения и силы постоянного тока, а также других неэлектрических величин (температура, давление, расход и т.д.), преобразованных в электрические сигналы напряжения и силы постоянного тока или в активное сопротивление. Регистрация в приборах осуществляется в прямоугольных координатах на диаграммной ленте.

Приборы рассчитаны на работу с термопреобразователями сопротивления, преобразователями термоэлектрическими (термопара), источниками выходных сигналов постоянного тока.



Технические характеристики

Длина шкалы и ширина поля регистрации

160 мм

Ширина линии регистрации не превышает

1 мм

Регистрация

непрерывной линией. (на диаграммной ленте шириной 160 мм и длиной (12±0,5) м, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82)

Питание приборов

220 В с допускаемым отклонением от плюс 10 до минус 15%, частотой (50±1) Гц

Мощность, потребляемая прибором при номинальном напряжении питания, не превышает

  • при равновесии следящей системы прибора

22 В·А

  • при перемещении указателя по шкале прибора

28 В·А

Количество уставок сигнализации

четыре (две в приборах с интегрирующим устройством)

Диапазон отклонений измеряемого параметра от заданного значения для срабатывания сигнализации

от 5 до 95 % длины шкалы

Номинальные средние скорости перемещения диаграммной ленты

20, 40, 60, 120, 240, 600, 1200 и 2400 мм/ч

Быстродействие прибора

2,5; 5,0; 10,0; 15,0 с

Значение выброса регистрирующего устройства

не более 1,6 мм

Число полуколебаний указателя возле положения равновесия при скачкообразним изменении входного сигнала

не более двух

Входное сопротивление приборов

  • при входных сигналах напряжения постоянного тока 0-10 В

не менее 500 кОм

  • при входных сигналах силы постоянного тока

не более 20 Ом

Основная погрешность прибора, выраженная в процентах от нормирующего значения, не выходит за пределы допускаемых значений, равных

  • по показаниям и сигнализации, преобразованию и интегрированию

± 0,5

  • по регистрации

± 1,0

За нормирующее значение принимают

Модификации

Модификация

Кол-во кана-лов

Первичный преобразователь

Сигнали-зация

Взрыво- защита

Токо- вый выход

Интегрирующее устройство

счет-
чик им-
пуль-
сов

импуль-сный выход

РП160-00, РП160М1-00

1

ТХК, ТХА,ТПП

РП160-01, РП160М1-01

1

ТХК, ТХА,ТПП

есть

РП160-02, РП160М1-02

1

ТХК, ТХА,ТПП

есть

РП160-03, РП160М1-03

1

ТХК, ТХА,ТПП

есть

есть

РП160-04, РП160М1-04

1

0-10V

РП160-05, РП160М1-05

1

0-10V

есть

РП160-08, РП160М1-08

1

0-5mA,
0-20mА, 4-20mА

РП160-09, РП160М1-09

1

0-5mА,
0-20mА, 4-20mА

есть

РП160-12, РП160М1-12

1

ТСМ, ТСП

РП160-13, РП160М1-13

1

ТСМ, ТСП

есть

РП160-14, РП160М1-14

1

ТСМ, ТСП

есть

РП160-15, РП160М1-15

1

ТСМ, ТСП

есть

есть

РП160-16, РП160М1-16

1

ТПР

РП160-17, РП160М1-17

1

ТПР

есть

РП160-18, РП160М1-18

1

ТПР

есть

РП160-19, РП160М1-19

1

ТПР

есть

есть

РП160-20, РП160М1-20

1

ТСМ, ТСП, Ω

есть

РП160-21, РП160М1-21

1

ТСМ, ТСП, Ω

есть

есть

есть

РП160-22, РП160М1-22

1

ТСМ, ТСП, Ω

есть

есть

РП160-23, РП160М1-23

1

ТСМ, ТСП, Ω

есть

есть

РП160-24, РП160М1-24

1

ТХК,ТХА, ТПП,ТПР,mV

есть

РП160-25, РП160М1-25

1

ТХК,ТХА, ТПП,ТПР,mV

есть

есть

РП160-26, РП160М1-26

1

ТХК,ТХА, ТПП,ТПР,mV

есть

есть

РП160-27, РП160М1-27

1

ТХК,ТХА, ТПП,ТПР,mV

есть

есть

есть

РП160-28, РП160М1-28

1

0-5mА, 0-20mА,
4-20mА

есть

есть

РП160-29, РП160М1-29

1

0-10V

есть

есть

РП160-30, РП160М1-30

1

y=M/Mд, 0-10mH,
-10-0-10mH

есть

РП160-31, РП160М1-31

1

y=M/Mд, 0-10mH,
-10-0-10mH

есть

есть

РП160-32, РП160М1-32

1

y=M/Mд, 0-10mH,
-10-0-10mH

есть

есть

есть

РП160-33, РП160М1-33

1

y=√(M/Mд), 0-10mH,
-10-0-10mH

есть

РП160-34, РП160М1-34

1

y=√(M/Mд), 0-10mH,
-10-0-10mH

есть

есть

РП160-35, РП160М1-35

1

y=√(M/Mд), 0-10mH,
-10-0-10mH

есть

есть

есть

РП160-36, РП160М1-36

1

y=M/Mд, 0-10mH,
-10-0-10mH

есть

есть

есть

РП160-37, РП160М1-37

1

y=√(M/Mд), 0-10mH,
-10-0-10mH

есть

есть

есть

РП160-38, РП160М1-38

1

0-5mА, 0-20mА,
4-20mА

есть

есть

РП160-39, РП160М1-39

1

0-10V

есть

есть

Комплект поставки

  • регистрирующий одноканальный прибор;
  • комплект запасных частей, инструмента и принадлежностей;
  • техническое описание и инструкция по эксплуатации;
  • паспорт

Конструкция и принцип работы

Приборы, при наличии устройства сигнализации, обеспечивают сигнализацию отклонения измеряемого параметра от заданного значения в диапазоне от 5 до 95 % диапазона шкалы. Принцип действия сигнализации — замыкание контактов сигнального устройства. Мощность, коммутируемая выходными цепями сигнализирующего устройства, на активной нагрузке:

  • напряжение постоянного тока — 220 В, постоянный ток — 0,23 А;
  • напряжение переменного тока — 220 В, переменный ток — 0,5 А.

Для индуктивной нагрузки — соsφ=0,4.

Исполнение приборов — щитовое.

В приборах типа РП160 возможно наличие пропорционального токового выхода, преобразующего величину входного сигнала в унифицированный токовый выходной сигнал (0-5, 4-20 мА).

В приборах РП предусмотрено наличие интегрирующего устройства: со встроенным счетчиком импульсов и с импульсным выходом на внешний счетчик.

За нормирующее значение принимают:

  • разность верхнего и нижнего предельных значений входного сигнала, если его нулевое значение находится на краю диапазона измерения или вне его;
  • сумму абсолютных предельных значений входного сигнала, если его нулевое значения находится внутри диапазона измерения.

Вариация показаний прибора не превышает 0,5 абсолютного значения допускаемой основной погрешности по показаниям и сигнализации.

Отклонение средней скорости перемещения диаграммной ленты не превышает ± 0,5% от номинальной средней скорости.
