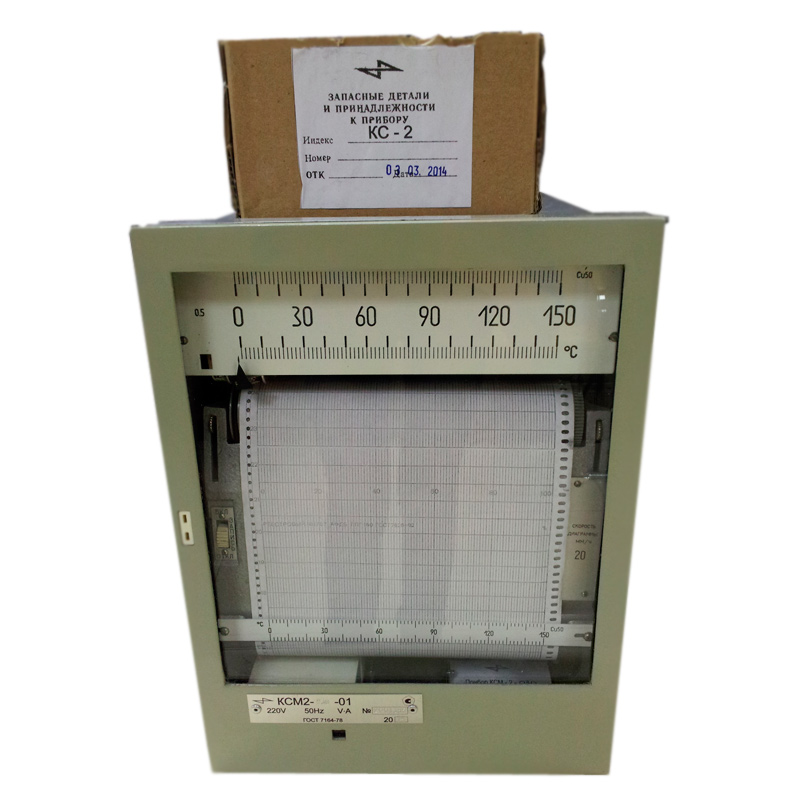

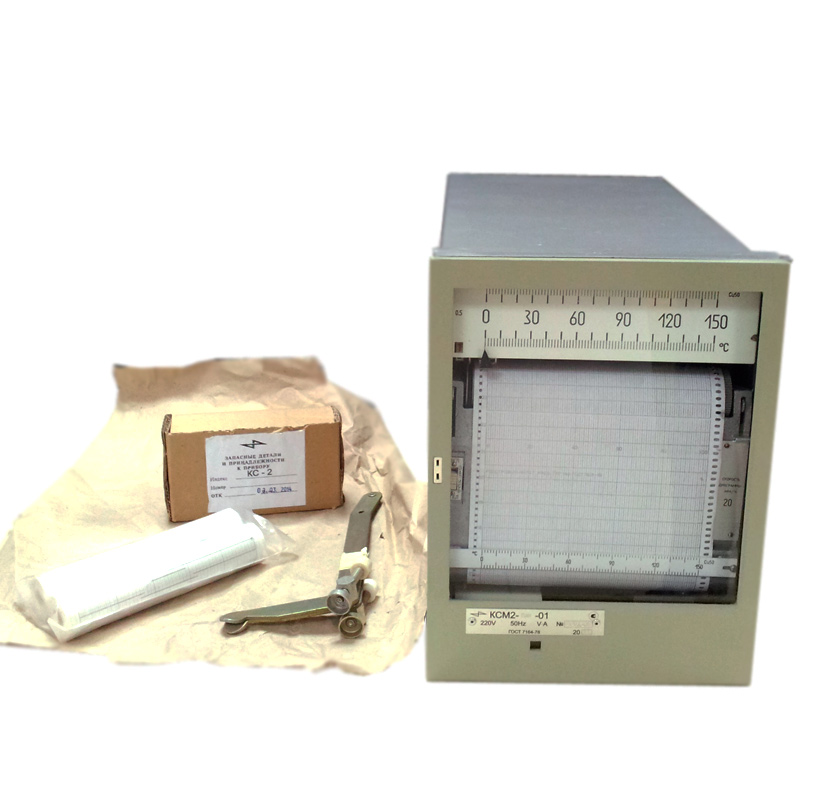

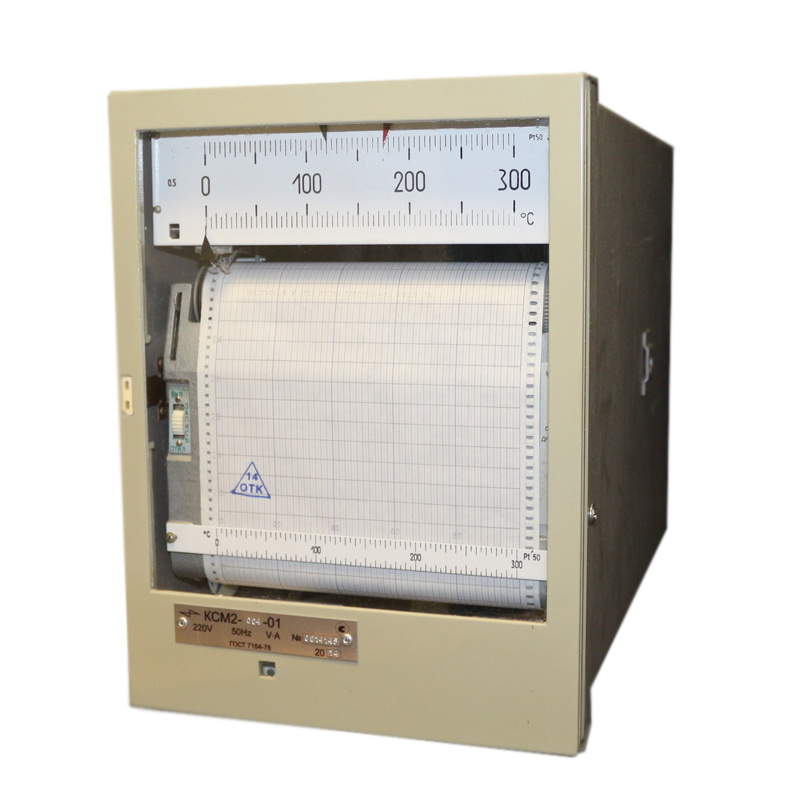

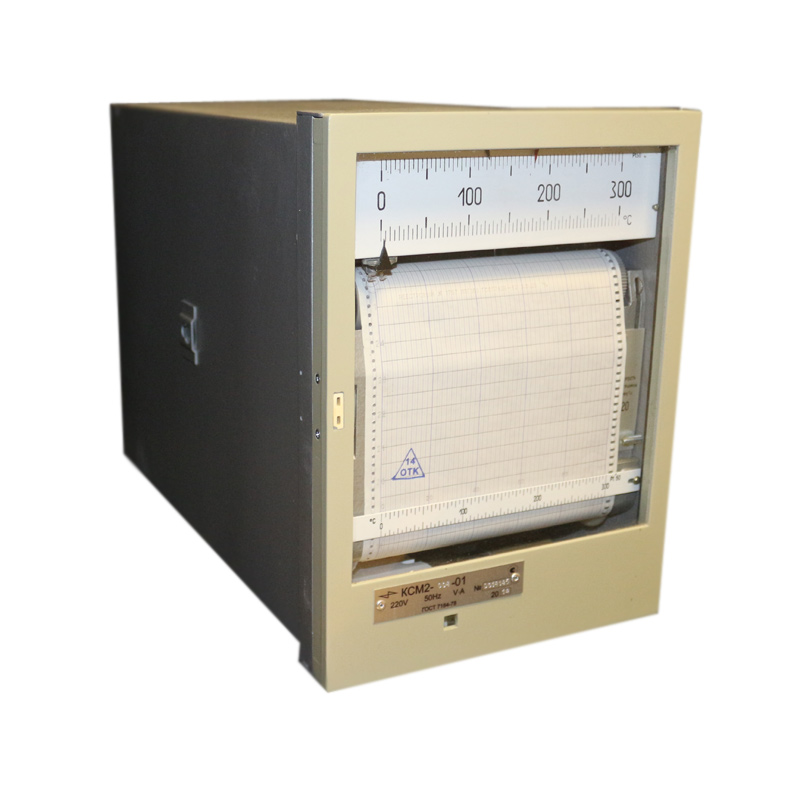

Прибор регистрирующий КСМ-2

Прибор регистрирующий КСМ-2 предназначен для измерения, записи силы и напряжения постоянного тока, а также неэлектрических величин (температуры, разности температур, солесодержания), преобразованных в вышеуказанные электрические сигналы.

Исполнение

По количеству каналов измерения приборы изготавливаются одноканальными и многоканальными (количество каналов измерения: один, три, шесть, двенадцать).

Приборы обеспечивают сигнализацию отклонения измеряемой величины от заданного значения, а также преобразования ее в выходной сигнал тока.

Мост КСМ2 может иметь следующие выходные устройства:

• сигнализация (регулирующее);
• задатчики для регулирующих устройств;
• реостатные;
• преобразования.

Эксплуатация

Прибор регистрирующий КСМ-2 изготавливается в климатическом исполнении УХЛ4.2 или 04.2, оптимальными условиями для использования являются

• для исполнения УХЛ4.2:
  • температура окружающего воздуха от 5 до 50°C,
  • относительная влажность воздуха 80 % при 35°C и более низких температурах без конденсации влаги;
• для исполнения О4.2:
  • температура окружающего воздуха от 1 до 50°C,
  • относительная влажность 98% при 35°C без конденсации влаги.

Особенности

• Автоматические мосты рассчитаны на работу с термопреобразователями сопротивления или первичными преобразователями солемеров.
• Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220⁺²²_-33) V частотой (50 Hz). Конструктивно прибор изготавливается в блочно-модульном исполнении, на подвижном шасси, которое позволяет выдвигать всю конструкцию с корпуса прибора, исполнение – щитовое.
• Регистрация показаний осуществляется в прямоугольных координатах.
• Показания самописца КСМ-2 отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
• Регистрация в приборе осуществляется непрерывной линией.
