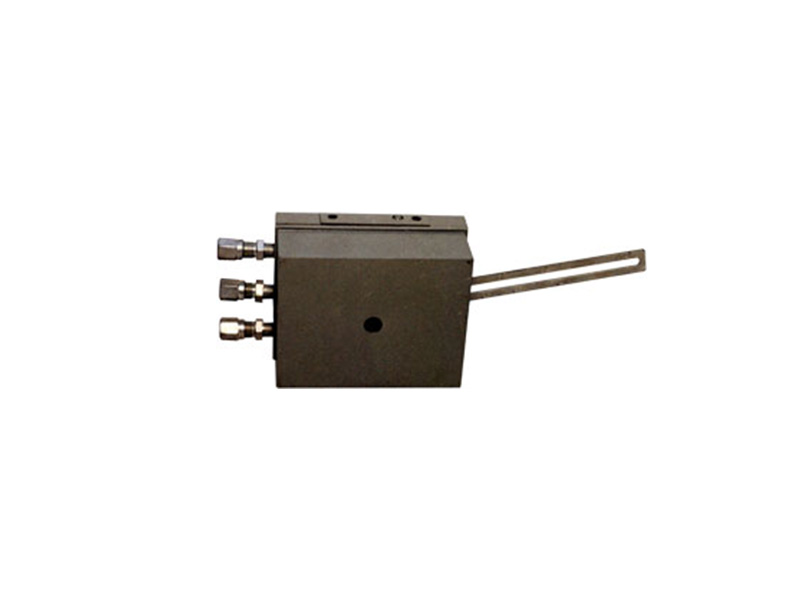

Позиционер пневматический ПП-3

Позиционер пневматический ПП-3 предназначен для уменьшения рассогласования хода и повышения быстродействия пневматических механизмов исполнительных мембранных (МИМ) одностороннего действия прямого и обратного хода, путём введения обратной связи по положению выходного элемента МИМ.

Типоисполнения

Позиционер предназначен для установки на МИМ с диаметрами заделки мембран по ГОСТ 13373-67:

• ПП-3.1 для МИМ-160;
• ПП-3.2 для МИМ-200 и МИМ-250;
• ПП-3.3 для МИМ-320 и МИМ-400;
• ПП-3.4 для МИМ-500.

Применение

Системы автоматического регулирования или дистанционного управления технологическими процессами в сахарной, нефтеперерабатывающей и других отраслях промышленности.

Условия эксплуатации

Температура от -50°С до +50°С, относительная влажность 95% при температуре 35°С (исполнение Д3 по ГОСТ 12997-84, что соответствует исполнению У категории 1 по ГОСТ 15150-69). Условия, соответствующие маркировке IPX3 по ГОСТ 14254-96.

Технические характеристики

• Рабочая среда: сжатый воздух;
• Входной (управляющий) сигнал: от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2);
• Давление питания: от 250 до 630 МПа (от 2,5 до 6,3 кгс/см2);
• Обеспечение условного хода МИМ: от 6 до 100 мм;
• Допускаемая основная погрешность в процентах от условного хода МИМ: не более ±1% или ±2%.
• Расход в переходном режиме при давлении питания 400 кПа (4 кгс/см2): 13 м3/ч (216,7 л/мин);
• Масса: 1,1 кг.

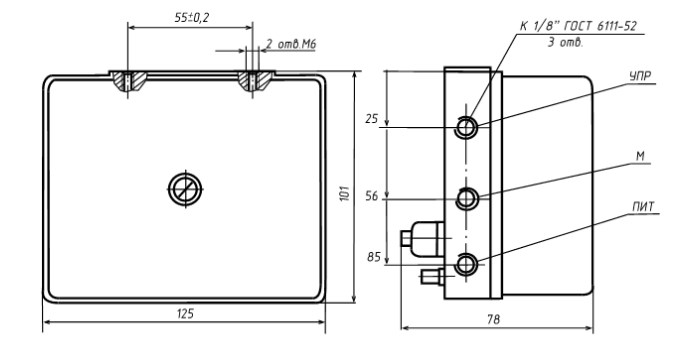

Рис.1 Схема габаритных размеров позиционера ПП-3

Рис.2 Схема монтажа позиционера ПП-3
