Потенциометр КСП-2

Цена по запросу
В наличии
Артикул товара: 839
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2022 * 1050 ₽**

СДЭК 06.07.2022* 920 ₽**

DPD 04.07.2022* 400 ₽**

Самовывоз 05.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Регистраторы и самописцы
Производитель Львовприбор
Дополнительные характеристики
Напряжение питания220 В
Питаниеот сети переменного тока
Потребляемая мощность30 В·А
Конструктивное исполнениеБумажные

Потенциометр КСП-2 предназначен для измерения, записи силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в вышеуказанные электрические сигналы.

Эксплуатация

Прибор регистрирующий КСП-2 изготавливается в климатическом исполнении УХЛ4.2 или 04.2, оптимальными условиями для использования являются

  • для исполнения УХЛ4.2:
    • температура окружающего воздуха от 5 до 50°C,
    • относительная влажность воздуха 80 % при 35°C и более низких температурах без конденсации влаги;
  • для исполнения О4.2:
    • температура окружающего воздуха от 1 до 50°C,
    • относительная влажность 98% при 35°C без конденсации влаги.

Устройство и работа

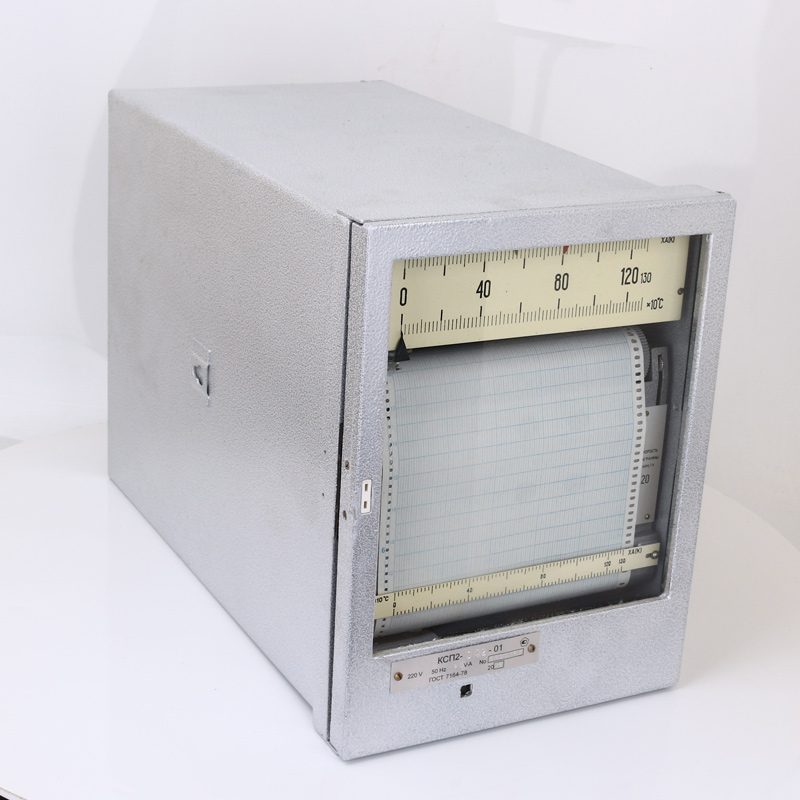

Конструктивно прибор изготавливается в блочно-модульном исполнении, на подвижном шасси, которое позволяет выдвигать всю конструкцию с корпуса прибора, исполнение – щитовое.

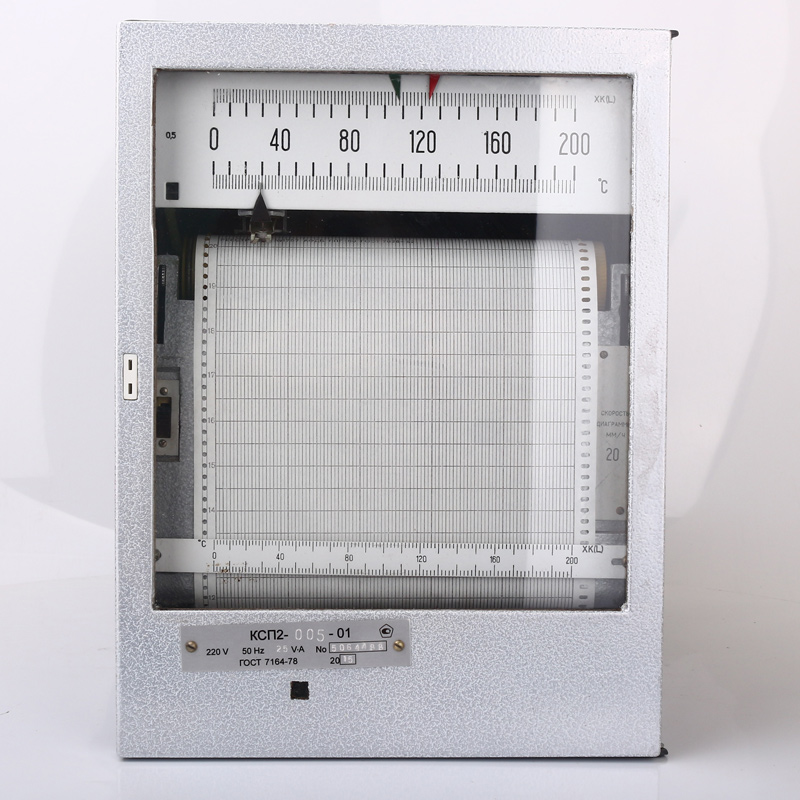

Регистрация показаний осуществляется в прямоугольных координатах. Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82). Регистрация в приборе осуществляется непрерывно (пером или шариковым устройством) или циклически (нанесением отпечатков).

Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22/-33 ) V частотой (50 Hz).

Потенциометры КСП-2 могут иметь следующие выходные устройства:

  • сигнализация (регулирующее);
  • задатчики для регулирующих устройств;
  • реостатные;
  • преобразования.
Приборы КСП2 (Одноканальные)

Условное обозначение

Выходное устройство (регулирующее, сигнализирующее)

Назначение прибора

КСП2-004-01

Трехпозиционное

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-005-01



Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-038-01

Трехпозиционное

Реостатный задатчик

Реостатное устройство на выходе

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-042-01

Трехпозиционное

Реостатное устройство на выходе

Реостатное устройство для программного РУ

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-043-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-045-01

Трехпозиционное

Для измерения и записи разности температур

КСП2-046-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи разности температур

КСП2-070-01

Трехпозиционное с преобразователем постоянного тока 0-5 mA без линеаризации

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-081-01

Трехпозиционное с преобразователем постоянного тока 0-5 mA без линеаризации

Для измерения и записи разности температур

Приборы КСП2 (Трехканальные)

Условное обозначение

Выходное устройство (регулирующее, сигнализирующее)

Назначение прибора

КСП2-026-01



Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-031-01

Трехпозиционное с раздельной задачей по каждому каналу

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-047-01



Для измерения и записи разности температур

КСП2-050-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи разности температур

КСП2-057-01

Трёхпозиционное сигнализирующее или регулирующее для одного канала

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-060-01

Трехпозиционное с общей задачей для всех каналов на одно значение без блокировки

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-063-01

Трехпозиционное сигнализирующее для всех каналов на одно значение с блокировкой сигнала по зелёному указателю задачи

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-066-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи ЭДС, темп. и напр. пост. тока

Приборы КСП2 (Шестиканальные)

Условное обозначение

Выходное устройство (регулирующее, сигнализирующее)

Назначение прибора

КСП2-027-01



Для измерения и записи ЭДС, температуры и напряжения постоянного тока

КСП2-032-01

Трехпозиционное с раздельной задачей по каждому каналу

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-048-01



Для измерения и записи разности температур

КСП2-051-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи разности температур

КСП2-053-01

Трехпозиционное с общей задачей для всех каналов на одно значение без блокировки

Для измерения и записи амплитуд вибрации

КСП2-055-01

Трехпозиционное сигнализирующее для всех каналов на одно значение с блокировкой сигнала по зелёному указателю задачи

Для измерения и записи амплитуд вибрации

КСП2-058-01

Трёхпозиционное сигнализирующее или регулирующее для одного канала

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-061-01

Трехпозиционное с общей задачей для всех каналов на одно значение без блокировки

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-064-01

Трехпозиционное сигнализирующее для всех каналов на одно значение с блокировкой сигнала по зелёному указателю

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-067-01

етырёхконтактное сигнализирующее устройство

Для измерения и темп. и т. тока

Приборы КСП2 (Двенадцатиканальные)

Условное обозначение

Выходное устройство (регулирующее, сигнализирующее)

Назначение прибора

КСП2-001-01

Трехпозиционное с раздельной задачей по каждому каналу

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-028-01



Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-049-01



Для измерения и записи разности температур

КСП2-052-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи разности температур

КСП2-054-01

Трехпозиционное с общей задачей для всех каналов на одно значение без блокировки

Для измерения и записи амплитуд вибрации

КСП2-056-01

Трехпозиционное сигнализирующее для всех каналов на одно значение с блокировкой сигнала по зелёному указателю задачи

Для измерения и записи амплитуд вибрации

КСП2-059-01

Трёхпозиционное сигнализирующее или регулирующее для одного канала

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-062-01

Трехпозиционное с общей задачей для всех каналов на одно значение без блокировки

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-065-01

Трехпозиционное сигнализирующее для всех каналов на одно значение с блокировкой сигнала по зелёному указателю задачи

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-068-01

Четырёхконтактное сигнализирующее устройство

Для измерения и записи ЭДС, темп. и напр. пост. тока

КСП2-082-01

Трехпозиционное с раздельной задачей по каждому каналу

Для измерения и запсиси

Технические характеристики

Параметр

Значение

Длина шкалы и ширина диаграммной ленты, мм

160

Основная погрешность приборов, выраженная в процентах от нормирующего значения, не более:

  • по показаниям

± 0,5

  • по сигнализации

± 1,5

  • по регистрации показаний, по заданию на регулирование, по передаче показаний

± 1,0

  • реостатного устройства для работы с программным регулирующим устройством

± 0,5

Количество каналов измерения

1, 3, 6, 12

Быстродействие, s , не более

10

Номинальные скорости продвижения диаграммной ленты, mm / h с ряда:

20, 60, 240, 1200,

2400

Период регистрации, s , один из ряда

4, 12

Питание от сети переменного тока

(220 ± 22 33, 50

±0,5 Hz), (240 ± 24

36, 60 ± 1,2 Hz )

Мощность, потребляемая прибором при номинальном напряжении питания, VA , не более:

30

Габаритные размеры, мм

240х320х446

Масса, кг , не более:

19

Особенности заказа

При заказе должно быть указано: тип прибора, условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения, обозначение измеряемой величины, диапазон измерения входного сигнала (для приборов с унифицированным сигналом), сопротивление дополнительного реохорда (если имеется реостатное устроиство на выходе ), скорость продвижения диаграммной ленты (если не указана , то будет 20 mm/h), количество приборов, обозначение технических условий.

Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:

  • Потенциометр автоматический КСП2-070-01, ПП(S), 0-1300 °С, 240 mm/h, ТУ25-1610.001-91.
  • Потенциометр автоматический КСП2-026-01, ХК, 0-100 °С.
  • Потенциометр автоматический КСУ2-003-01, 4-20 mA, 0-250 t/h.
