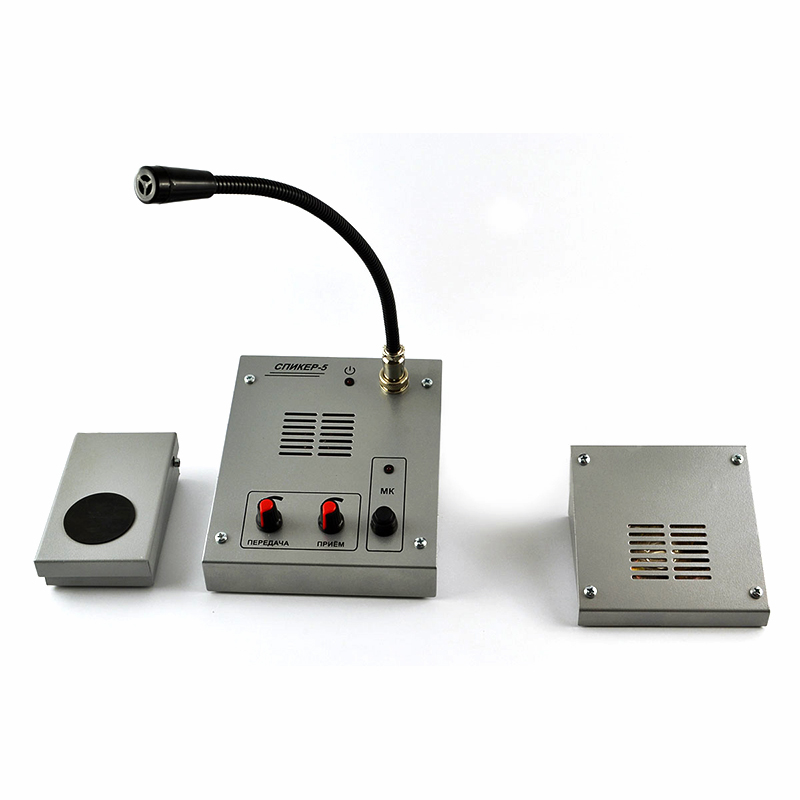

Переговорное устройство Спикер-5

Переговорное устройство Спикер-5 предназначено для обеспечения двухсторонней симплексной громкоговорящей связи двух абонентов, находящихся по разные стороны разделительной перегородки.

Основные особенности

Переговорное устройство состоит из пульта оператора, модуля абонента, сетевого адаптера и педали.

Устройство Спикер-5 изготавливается в климатическом исполнении С3 по ГОСТ 12997.

Переговорное устройство рассчитано на эксплуатацию в условиях:

• диапазон рабочих температур – от минус 10°C до плюс 50°C;
• относительная влажность воздуха – не более 95% при температуре +35°C.

Переговорное устройство не подлежит обязательной сертификации.

Область применения

Переговорное устройство предназначено для симплексной связи между оператором и абонентом. Широко используется в кассах банков, вокзалов, аэропортов, театров, а также в других местах с повышенным уровнем фонового шума.

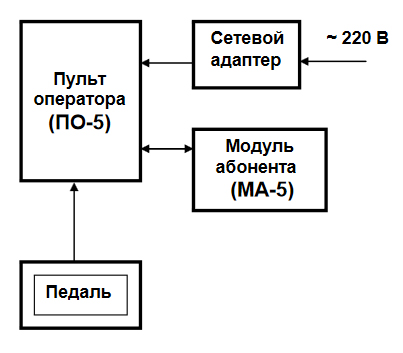

Функциональная схема Спикер-5

Устройство и принцип работы

Пульт оператора (ПО-5) выполнен в настольном варианте и предназначен для передачи речевого сообщения от оператора к абоненту или приёма сообщения оператором от абонента. Пульт содержит усилитель мощности, динамик и микрофон.

На передней панели пульта расположены:

• кнопка «МК» для переключения пульта в режим передачи сообщения абоненту;
• светодиодный индикатор, расположенный над кнопкой «МК» и предназначенный для индикации режима передачи сообщения от оператора к абоненту;
• светодиодный индикатор «ПИТАНИЕ», индицирующий подачу питающего напряжения на пульт;
• съёмный микрофон;
• регулятор громкости "ПРИЁМ" – для регулировки громкости при передаче сообщения от клиента оператору;
• регулятор громкости "ПЕРЕДАЧА" – для регулировки громкости при передаче сообщения от оператора абоненту;
• с тыльной стороны пульта находятся: разъём «ВЫХОД» для подключения линии связи между пультом и модулем абонента;
• (МА-5), разъём «ПЕДАЛЬ» для подключения педали, разъём для подключения сетевого адаптера и выключатель электропитания.

Модуль абонента (МА-5) выполнен в металлическом корпусе и предназначен для установки на стене. Содержит динамик и клеммную колодку для подключения линии связи.

При передаче сообщения от абонента, громкоговоритель используется в качестве микрофона.

Источником электропитания служит стандартный сетевой адаптер, включаемый непосредственно в сетевую розетку.

С пультом соединяется кабелем со штекером.

Для того, чтобы внешние шумы не мешали оператору, в тракте передачи сообщения от абонента к оператору установлен порог срабатывания – при уровне звука возле модуля абонента ниже определённого порога тракт закрывается.

После того как абонент начинает говорить, тракт открывается и оператор принимает сообщение абонента.
