Педаль станочная ПЭ-1М
ТК Деловые линии 04.05.2024 * 1050 ₽**
СДЭК 05.05.2024* 920 ₽**
DPD 03.05.2024* 400 ₽**
Самовывоз 04.05.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
Основные характеристики | |
---|---|
Категория | Запчасти для станков |
Производитель | Мансарпром |
Дополнительные характеристики | |
---|---|
Напряжение питания | 440-660 В |
Область применения | Кривошипные прессы, Кривошипные ножницы |

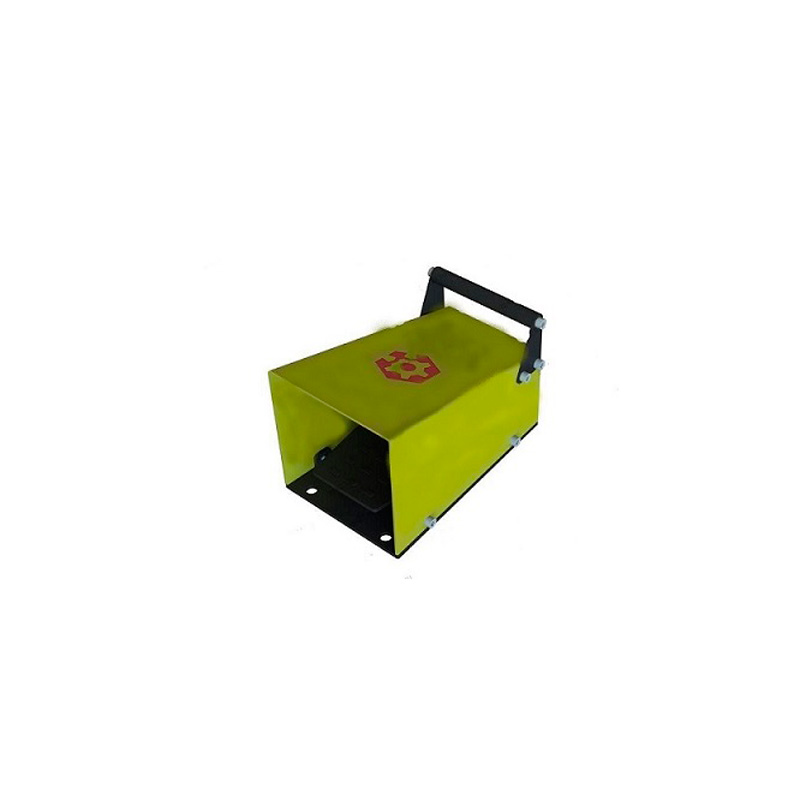

Педаль станочная ПЭ-1М предназначена для управления прессами, ножницами и другими машинами кузнечно-прессового оборудования.
Конструкция
Педаль станочная ПЭ-1М представляет сварной корпус с управляющим элементом (педаль) и одного или двух контактных устройств.
В педали используются контактные устройства мостикового типа.
Педаль имеет защитных кожух, защищающий зону педали от возможных случайных падений предметов, деталей или заготовок, что исключает случайное нажатие и срабатывание.

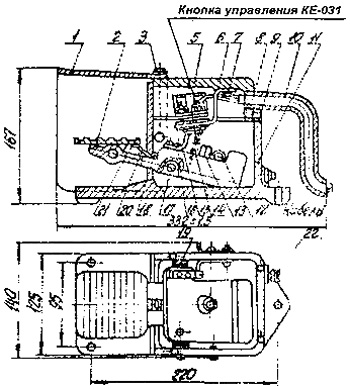

Рис.1. Схема педали станочной ПЭ-1М, где:
1 - козырёк; 2 - рычаг; 3 - болт М8х12; 4 - крышка; 5 - держатель кнопки; 6 - винт М5х10; 7 - винт М5х12; 8 - трубка; 9 - корпус; 10 - регулятор; 11- толкатель; 12 - пружина; 13 - угольник; 14 - винт М5х10; 15 - ось рычага; 16 - винт М4х8; 17 - шайба 10х1; 18 - пластина; 19 - болт контактный.
Обозначение | Педаль электрическая ПЭ-1М (одноконтактная) |
Контакты | 1 перекидной (НО + НЗ) |
Номинальное напряжение, В | -440/~660 |
Номинальный ток, А | 10 |
Ход педали, мм, не более | 30 |
Область применения
- Кривошипные прессы: КД2122, КД2123, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330
- Кривошипные ножницы: НК3418, НК3418Р, НК3416, Н3418
Условия гарантии
На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.
Условия возврата
В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
