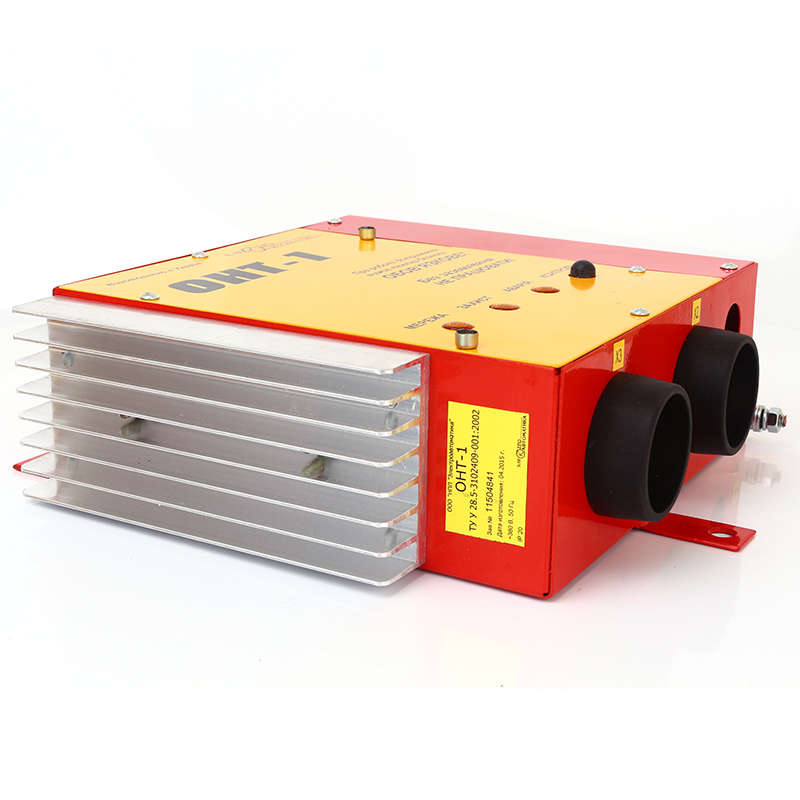

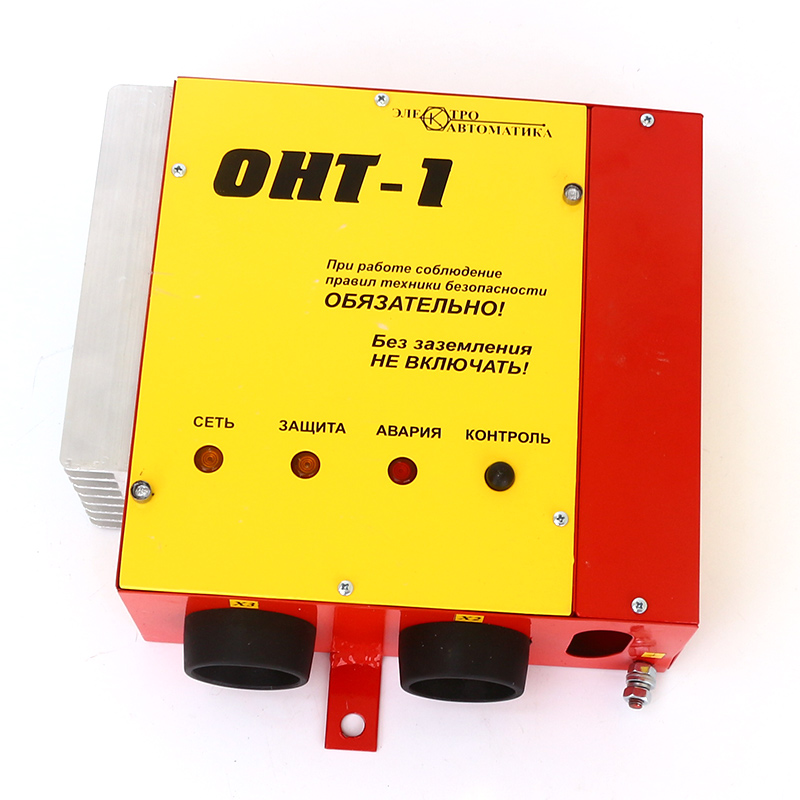

Ограничитель напряжения ОНТ-1

Ограничитель напряжения ОНТ-1 предназначен для автоматического ограничения напряжения холостого хода вторичной обмотки сварочного трансформатора до безопасного, не больше 12 В, в случае разрыва сварочной цепи.

Ограничитель работает совместно с однофазными или двухфазными однопостовыми сварочными трансформаторами с напряжением питания 220В или З80В и напряжением холостого хода 45 - 80 В.

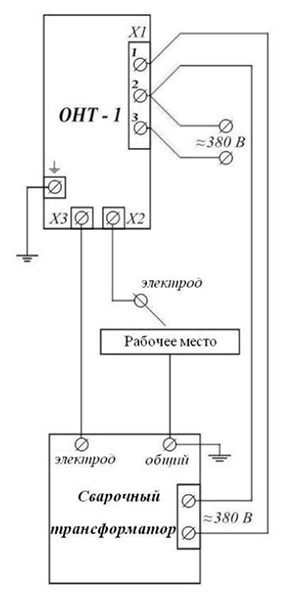

Схема подключения ограничителя напряжения холостого хода сварочных трансформаторов ОНТ-1

Принцип действия

Ограничитель - это электронный прибор, который содержит узел защиты, узел управления напряжением, которое подаётся на первичную обмотку сварочного трансформатора, и узел контроля.

Эксплуатацию ограничителя ОНТ-1 можно разделить на такие режимы работы:

• сварка;
• холостой ход;
• контроль исправности ограничителя.

Режим сварки.

В этом режиме узел управления напряжением обеспечивает подачу полного напряжения сети на первичную обмотку сварочного трансформатора во время замыкания сварочной дуги.

Режим холостого хода.

В этом режиме узел управления обеспечивает удержание полного напряжения сети на первичной обмотке сварочного трансформатора на протяжении - 0.8 с после разрыва сварочной дуги, а после снижения этого напряжения до величины, которая обеспечивает напряжение холостого хода на вторичной обмотке сварочного трансформатора не более 12 В.

Режим контроля.

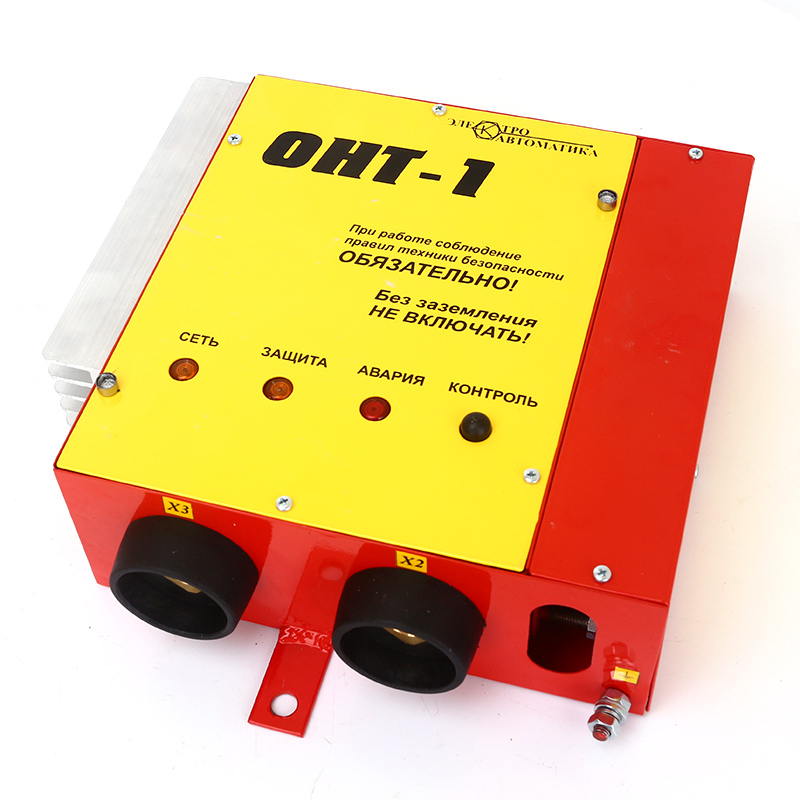

В случае нажатия и удержания кнопки «КОНТРОЛЬ» имитируется неисправность узла управления ограничителя, когда в режиме холостого хода на выходе сварочного трансформатора появляется полное напряжение холостого хода, вместо пониженного, не более 12 В. При этом узел контроля обеспечивает световую сигнализацию о неисправности, то есть высвечивается индикатор «АВАРИЯ».

Узел защиты во всех указанных выше режимах обеспечивает контроль целостности предохранителя, в случае выхода которого из строя, загорается индикатор «ЗАЩИТА».

Наличие напряжения питания в ограничителе контролируется индикатором «СЕТЬ».

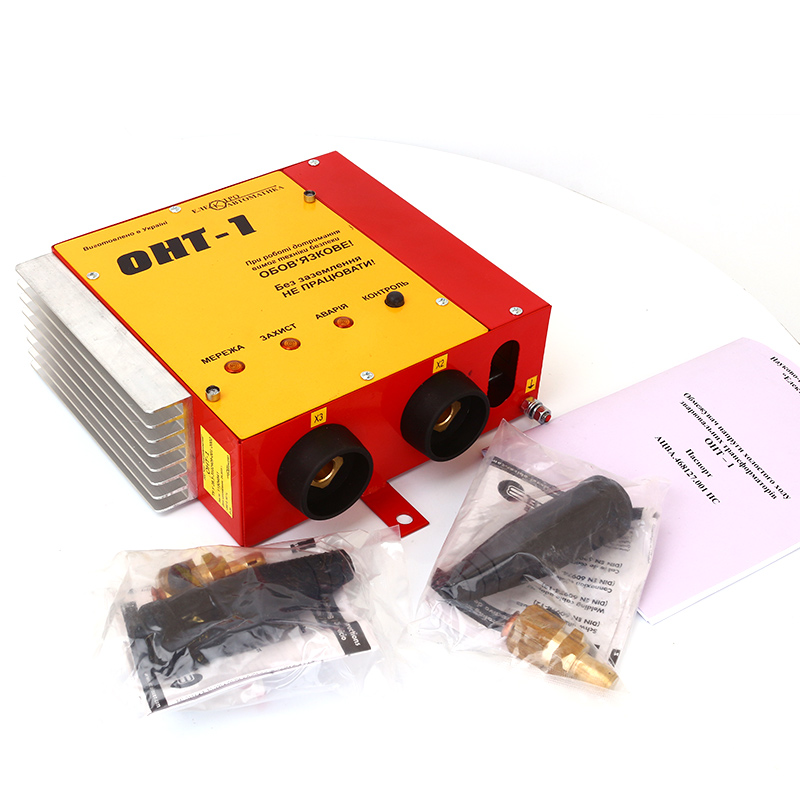

Комплект поставки

1. Ограничитель напряжения холостого хода ОНТ-1 - 1 шт.
2. Предохранитель BП1-1B 0,25А, 250В - 1 шт.
3. Разъем силовой штекерный BSB 35-50 - 2 шт.
4. Паспорт - 1 экз.
