Низковольтный предохранитель ПН22

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.06.2021 * 1050 ₽**

СДЭК 26.06.2021* 920 ₽**

DPD 24.06.2021* 400 ₽**

Самовывоз 25.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Низковольтные предохранители
Производитель Кварц
Дополнительные характеристики
Область примененияДля электроустановок
Другие особенностиПН

Предохранители серии ПН-22 по ТУ У 3.11-19274160-106-98 и ДСТУ EN 60269-1:2015, предназначены для защиты стационарных электроустановок и электрических цепей напряжением 220 и 380 В переменного тока частоты 50 и 60 Гц при коротких замыканиях и перегрузках.

Особенности

Предохранители используются в распределительных устройствах низкого напряжения и других электроустановках промышленных предприятий. Предохранители по габаритно-установочным размерам и защитным характеристикам полностью взаимозаменяемы с предохранителями серии ПН2.

Предохранители должны эксплуатироваться в закрытых помещениях или в шкафах с естественной вентиляцией, где колебания температуры и влажности, а также наличие пыли существенно меньше, чем на открытом воздухе.

Технические характеристики
Тип предохранителя Номинальный ток предохранителя, А Номинальный ток плавкой вставки, А Мощность потерь, Вт Наибольший ток отключения, кА
ПН22 - 100 - ХХ УХЛ3 100 31,5
40
50
63
80
100
7,0
7,5
8,5
11,5
12,5
16,0
80
ПН22 - 250 - ХХ УХЛ3 250 80
100
125
160
200
250
12,5
16,0
21,0
28,0
30,0
34,0
80
ПН22 - 400 - ХХ УХЛ3 400 200
250
315
400
30,0
34,0
49,0
56,0
40
ПН22 - 630 - ХХ УХЛ3 630 315
400
500
630
49,0
56,0
60,0
85,0
25
ПН22 - 1000 - ХХ УХЛ3 1000 800
1000
95,0
130,0
25

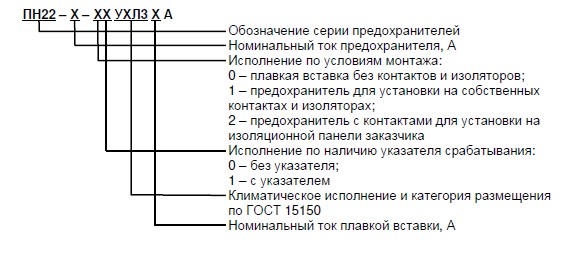

"Структура условного обозначения ПН-22"

Рис.1 Структура условного обозначения

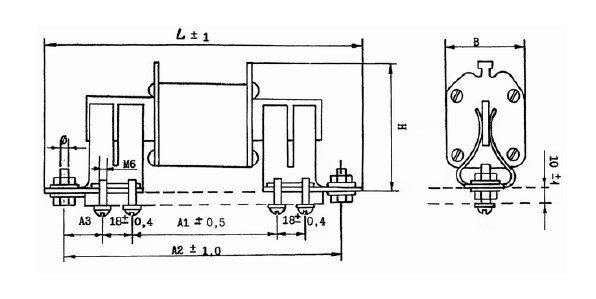

"Схема габаритных размеров предохранителя ПН-22"

Рис.2 Схема габаритных размеров предохранителя ПН-22

Габаритные размеры,мм
Тип предохранителя L B H I b h Масса, кг
ПН22-100 123 40 52 70 3 16 0,27+/-0,03
ПН22-250 141 50 63 70 4 28 0,40+/-0,04
ПН22-400 167 66 78 70 6 35 0,69+/-0,07
ПН22-630 203 80 93 72 6 35 1,07+/-0,10
