Мост переменного тока Р5026М

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 14.02.2023 * 1050 ₽**

СДЭК 15.02.2023* 920 ₽**

DPD 13.02.2023* 400 ₽**

Самовывоз 14.02.2023* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Измерительные мосты
Производитель Росток-прибор
Дополнительные характеристики
Диапазон измерений10-35 градусов, -10-40 градусов
Потребляемая мощность12 ВА, 10 ВА
Область примененияДля переменного тока

Мост переменного тока Р5026М предназначен для измерений емкости и тангенса угла диэлектрических потерь по "прямой"(оба вывода измеряемого объекта изолированы от "земли") и "перевернутой"(один из выводов измеряемого объекта соединен с "землей") схемам измерений при частоте питающей сети 50Гц.

Предел допустимой погрешности
Диапазон измерений Предел допускаемого значения основной погрешности измерений Диапазон рабочих напряжений, кВ Схема и состав измерений Диапазон рабочих температур, ºС
Сх, пФ tg δх Сх, % tg δх
10-1000 1·10-4 -0,1 ± 2,5/V ±((0,05·tg δх’)/ В + (10·10 -4)/ В)) 2-5 «Прямая» Р5026М Р5023 Ф5122 10-35
±0,5 ±((0,01·tg δх’) + 2·10-4) 5-10
100-1,1·104 1·10-4 -1,0 ± 1,2/V ±((0,015·tg δх’)/ В + (3·10-4/ В)) 1-3
± 0,4 ±((0,005·tg δх’) + 1·10-4) 3-10
1,1·10 4 -1,1·105 1,1·104
-2·104
±1,2/ V ±((0,015·tg δх’)/ В+ (3·10 -4)/ В)) 1-3
±0,4 ±((0,005·tg δх’) + 1·10-4) 3-10
2,1·104 -1,1·105 ±1,2/V ±((0,015·tg δх’)/ В + (3·10-4)/ В)) 1-3
±0,4 ±((0,005·tg δх’) + 1·10 -4) 3-5
1,1·105-106 5·10 -4 -1,0 ±3/ V ±((0,075·tg δх’)/В + (6·10-4)/ В)) 1-3
±1 ±((0,025·tg δх’) + 2·10-4 3-5
  • tg δх’ - значение измеренного тангенса угла диэлектрических потерь;
  • В — числовое значение рабочего напряжения в киловольтах.
Габаритные размеры
Составная часть моста Потребляемая мощность, В·А Габаритные размеры, мм Масса, кг
Р5026М 12 540×380×280 18
Р5023 - диаметр −315, высота — 565 18
Ф5122 10 120×190×195 2,5

Эксплуатация

Оптимальными условиями для использования Р5026М являются:

  • температура окружающего воздуха:
    • в закрытых сухих отапливаемых помещения от 10 до 35 °С,
    • в закрытых неотапливаемых помещениях от -10 до +40 °С.
  • относительная влажность:
    • в закрытых сухих отапливаемых помещения до 80 % (при 25 °С),
    • в закрытых неотапливаемых помещениях до 90 % (при 30 °С).

Конструктивное исполнение

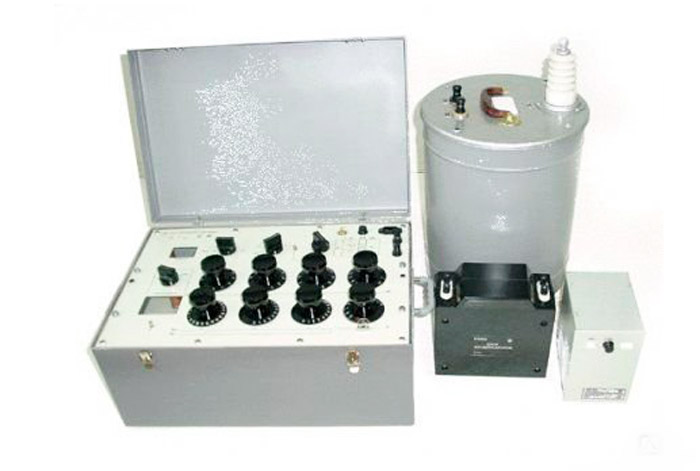

Мост переменного тока Р5026М состоит из следующих составных частей:

  • мост переменного тока Р5026М
  • конденсатора воздушного образцового Р5023
  • устройства защитного потенциала Ф5122.

Технические характеристики

  • Номинальное значение емкости конденсатора равно 50 пФ. Пределы допускаемого отклонения емкости конденсатора от номинального значения равны ±3пФ.
  • Погрешность определения действительного значения емкости конденсатора не превышает ±0,08%.
  • Значение тангенса угла диэлектрических потерь конденсатора не превышает 5•10-5.
  • Входное сопротивление устройства не менее 30 МОм.
  • Коэффициент передачи напряжения устройства не менее 0,996.
  • Предел допускаемого значения дополнительной погрешности моста, вызванной изменением температуры окружающего воздуха от нормальной (20±2) С до любой в пределах рабочего диапазона температур не превышает половины предела допускаемого основной погрешности на каждые 10 С.
  • Изоляция основного блока между внутренним экраном и корпусом выдерживает в течении 5 мин. действие испытательного напряжения переменного тока 15 кВ частотой (50±1)Гц.
  • Изоляция конденсатора между высокопотенциальным выводом и низкопотенциальным зажимом, а также между зажимом, соединенным с корпусом и металлическим основанием, на котором установлен конденсатор, выдерживает в течение 5 мин. действие испытательного напряжения переменного тока 15 кВ частотой (50±1)Гц.
  • Изоляция между цепью присоединения к сети переменного тока и корпусом основного блока Р5026М и устройства выдерживает в течение 1 мин. действие испытательного напряжения переменного тока 1,5кВ частотой (50±1)Гц.
  • Сопротивление изоляции между внутренним экраном и корпусом основного блока не менее 500 МОм.
  • Сопротивление изоляции конденсатора между соединенными вместе высоковольтным выводом и низкопотенциальным зажимом, а также между корпусом и металлическим основанием, на котором установлен конденсатор не менее 500МОм.
