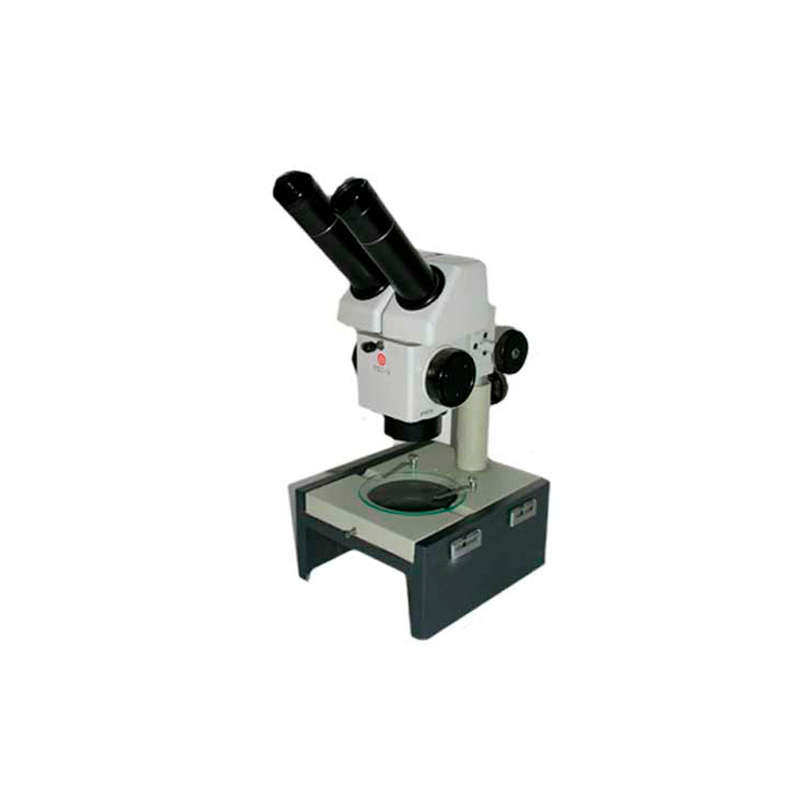

Микроскоп МБС-9

Микроскоп МБС-9 используется в ботанике, биологии, медицине, минералогии, археологии, машиностроении, приборостроении для наблюдения как объемных предметов, так и тонких пленочных и прозрачных объектов, а также препарировальных работ. Наблюдение может производиться как при искусственном, так и при естественном освещение в отраженном и проходящем свете.

Комплект поставки

• Микроскоп МБС-9 - 1 шт,
• Оптическая головка с механизмом фокусировки - 1 шт,
• Стол микроскопа - 1 шт,
• Блок питания - 1 шт,
• Осветитель со шнуром и штепсельной вилкой - 1 шт,
• Кронштейн (для крепления осветителя на оптической головке микроскопа) - 1 шт,
• Окуляр 6* - 2 шт,
• Окуляр 8* - 2 шт,
• Окуляр 14,3* - 2 шт,
• Окуляр 8* с диоптрийной наводкой и со шкалой - 1 шт,
• Подлокотник - 2 шт,
• Наглазник - 2 шт,
• Прижим - 2 шт,
• Сетка (к окуляру 8* с диоптрийной наводкой) - 1 шт,
• Стеклянная пластина для препарата - 1 шт,
• Металлическая пластина для препарата - 1 шт,
• Лампа 8 В/20 Вт - 3 шт,
• Ключ с отверткой - 1 шт,
• Салфетка фланелевая - 1 шт,
• Паспорт - 1 шт,
• Чехол - 1 шт,
• Коробка упаковочная - 2 шт,
• Футляр для ЗИП - 1 шт.

Работа устройства

При работе в проходящем свете свет от источника 1, проходя через конденсор 2, матовое стекло 3 и отразившись от матовой пластины отражателя 4, равномерно освещает препарат, помещенный на предметном стекле 5.

Изображение предмета, полученное с помощью объектива 7 и двух пар систем Галилея 8 и 9, попеременное включение которых в ход лучей дает четыре варианта увеличений, фокусируется дополнительным объективом 10 в фокальную плоскость окуляра 12.

К микроскопу прилагаются три пары окуляров увеличения: 6х, 8х, 14,3х и окуляр 8х с диоптрийной наводкой, шкалой и сеткой. На корпусах окуляров указаны округленные значения их увеличений. С помощью окуляров наблюдатель рассматривает изображение предмета, даваемое микроскопом.

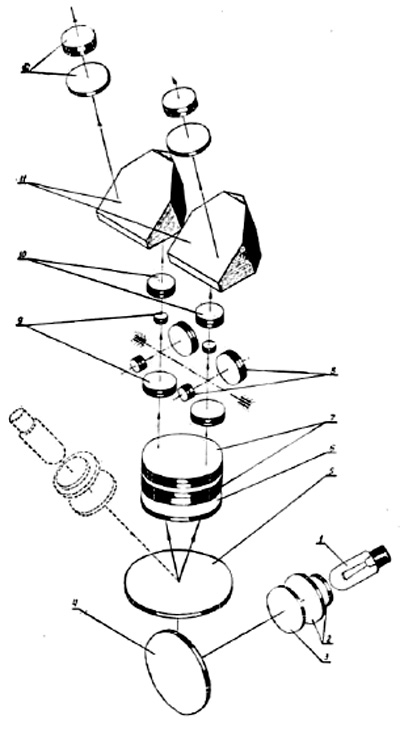

Рис.1. Оптическая схема микроскопа МБС-9, где:
1 - электролампа, 2 - конденсатор, 3 - матовое стекло, 4 - отражатель, 5 - предметное стекло, 6 -  защитное стекло, 7 - главный обьектив, 8, 9 - системы Галилея, 10 - дополнительные обьективы, 11 - призмы Шмидта, 12 - окуляры
