Микропроцессорный модуль КМС59.15-01 для ПЛК (PLC)

Микропроцессорный модуль КМС59.15-01 для ПЛК (PLC) предназначен для обработки и хранения информации и управления модулями ввода-вывода в составе микропроцессорных средств.

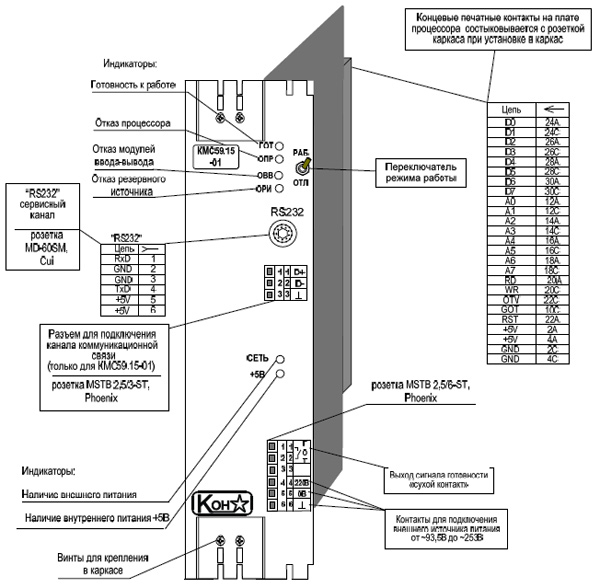

Рис.1. Внешний вид микропроцессорного модуля КМС59.15-01

Конструктивные особенности

При замене на КМС59.15 повышается надежность контроллеров за счет использования современной элементной базы и новых технологий изготовления. Значительно расширяются функциональные возможности программируемого контроллера за счет расширения возможностей языка программирования, наличия коммуникационного канала RS485 (протокол обмена Modbus RTU) и др.

Устанавливается КМС59.15 в каркас ПЛК (PLC) МикроДАТ на место с маркировкой «ПР» (место установки модуля МС59.06 (07)). При этом удаляется из каркаса старый источник электропитания.

Для программной адаптации модуля КМС59.15 необходимо разработать прикладную программу управления объектом с помощью комплекта разработчика рабочих программ К801 или К802, в состав которого входит система программирования К748v2.

При наличии прикладной программы для старого модуля МС59.06 (07), ее можно перетранслировать в систему К748v2 при помощи Транслятора МикроДАТ/КОНСТАР К752v2 (комплект разработчика К802).

Транслятор МикроДАТ/КОНСТАР К752v2 предназначен для автоматизации процесса перевода прикладных программ, контроллеров МикроДАТ МБ57 (процессорные модули МС59.06 (07)) в исходный проект системы К748v2 (файл*.ррс). Транслятор спроектирован из расчета, что синтезированный с его помощью проект будет эксплуатироваться в контроллере МикроДАТ МБ57 с установленным в нем процессорным модулем КМС59.15, производства АО «КОНСТАР», а модули ввода/вывода остаются прежними. Загрузку прикладной программы в процессор КМС59.15 следует проводить с помощью системы К748v2 (комплект разработчика К801, К802).
