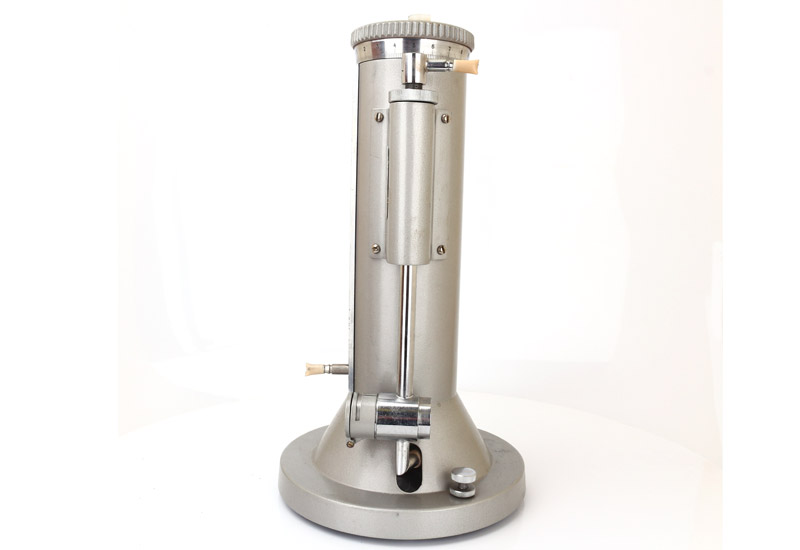

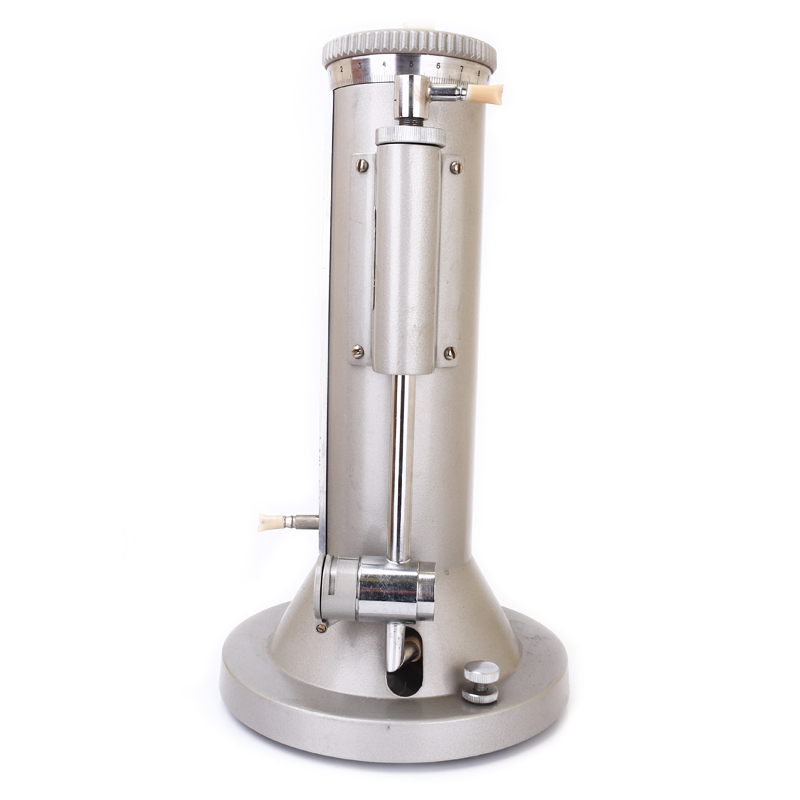

Микроманометр МКВ-250

Цена по запросу
В наличии
Артикул товара: 2367
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Микроманометры
Производитель Стандарт-М
Дополнительные характеристики
Класс точности0,02

Микроманометр жидкостный компенсационный МКВ-250 предназначен для точного измерения давления, разряжения или разности давления газов в пределах 0…2500Па. Также манометр МКВ-250 может использоваться в качестве образцового прибора для поверки тягомеров, дифференциальных манометров и др. приборов с более низким классом точности.

Условия эксплуатации

  • Запрещается создавать давление в системе микроманометра более 2500 Па (250 кгс/м2 ).
  • В близи микроманометра не должно быть отопительных систем. Открытых окон и сквозняков. Воздух в помещении не должен содержать агрессивных примесей. вызывающих коррозию деталей.
  • Перед началом работы технический персонал. обслуживающий микроманометр. должен ознакомиться с настоящим руководством по эксплуатации.
  • К работе и обслуживанию микроманометра допускаются лица имеющие необходимую квалификацию и прошедшие инструктаж по технике безопасности.
Технические характеристики
Характеристики Значение
Класс точности 0,02%
Предел измерений 0-2,5 кПа
Масса 12,5 кг

Порядок работы

  • Поступивший с завода-изготовителя микроманометр МКВ-250 необходимо очистить от консервационной смазки чистой ветошью, смоченной в бензине или спирте.
  • Оптическое устройство неподвижного сосуда 3 промыть сначала спиртом, затем 2-3 раза дистиллированной водой с целью удаления инородных частиц, попавших в нее при транспортировке. Заливку жидкости производить через штуцер 12 с помощью резиновой трубки и воронки. Слив жидкости производить через штуцер 9. Вращением головки делительной 7 по часовой стрелке поднять подвижный сосуд 2 вверх до совмещения указателя 10 с отметкой «25» шкалы линейки 8. Через штуцер 12 с помощью резиновой трубки с воронкой заполнить систему дистиллированной водой и выдержать микроманометр при указанном условии 3 — 3-4 ч. после чего приступить к подготовке его в рабочее состояние.
  • С помощью уровня 15 и регулировочных винтов 17 установить микроманометр в вертикальное положение.
  • Надев на штуцер 9 резиновую трубку и опустив другой конец ее в какой-нибудь сосуд, опустить подвижный сосуд вращением лимба против часовой стрелки до совмещения указателя 10 с нулевой отметкой шкалы линейки 8 и нулевой отметки шкалы на лимбе 7 до совмещения с указателем 18.
  • Наблюдение за уровнем жидкости при сливе ее из неподвижного сосуда производится с помощью зеркала 1 оптического устройства.
  • При уровне жидкости. намного превышающей уровень штифта-указателя 3. излишек выливают, наклонив микроманометр в сторону штуцера подвижного сосуда.
  • Для точной подгонки нулевого уровня жидкости в оптическом устройстве поднимают или опускают неподвижный сосуд 3 с помощью регулировочной гайки 13 до тех пор, пока уровень жидкости в оптическом устройстве не будет соприкасаться с вершиной штифта-указателя.

Устройство и принцип работы

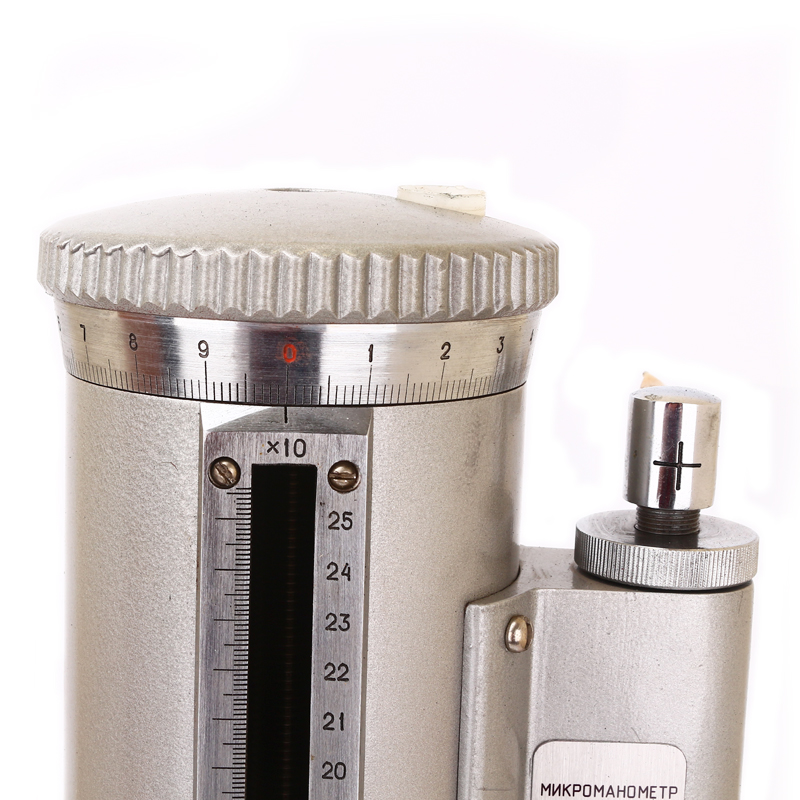

Принцип работы, микроманометра МКВ-250 основан на законе сообщающихся сосудов где измеряемое давление или разрежение определяется столбом уравновешивающей жидкости —дистиллированной воды. Конструктивно микроманометр состоит из корпуса 1 и двух сосудов — подвижного 2 и неподвижного 3 с оптическим устройством. Подвижный инеподвижный сосуды соединены между собой резиновой трубкой 4. В центре подвижного сосуда имеется гайка через которую проходит микрометрический винт 5. Нижний конец микрометрического винта подвижно соединен с гайкой 6 в основании микроманометра, а верхний жестко соединен с головкой делительной 7. Шкала головки делительной по окружности разделена на 200 равных частей с ценой деления 0.01 мм и имеет оцифровку от «0» до «9х10» дважды.

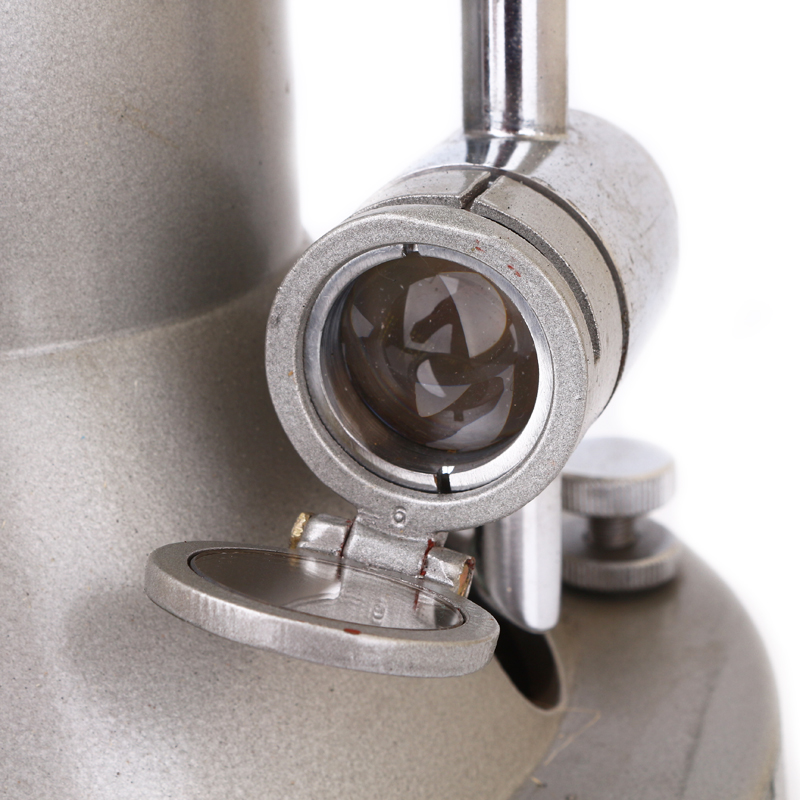

На корпусе микроманометра МКВ-250 размещена линейка 8 со шкалой, разделенной на 250 равных частей, с ценой деления 1 мм и имеет оцифровку от «О» до «25х10». Вращая лимб по часовой стрелке подвижный сосуд со штуцером 9 и указателем 10 перемещаются вверх, апри вращении лимба против часовой стрелки — перемещаются вниз. Неподвижный сосуд через трубку 11 соединяется со штуцером 12.  Гайка 13 служит для точной подгонки нуля. вращая ее поднимают или опускают неподвижный сосуд.  Оптическое устройство неподвижного сосуда (рисунок 2) состоит из зеркала 1. линзы  2. штифта-указателя 3. стекла 4 иотражателя 5.

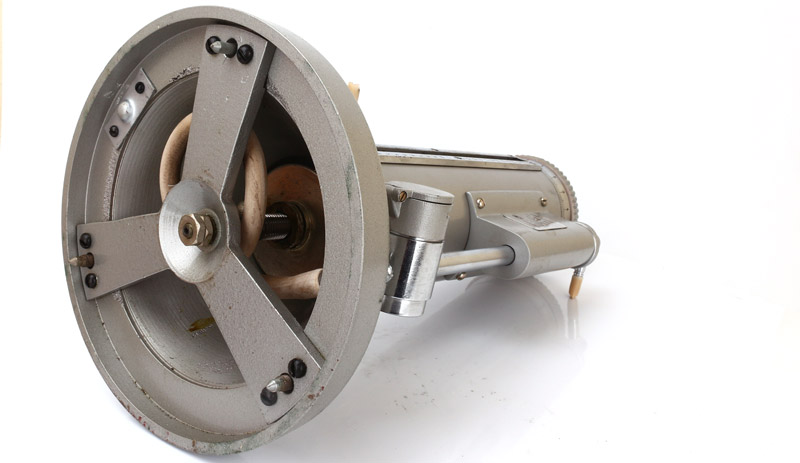

Луч света, попадающий через стекло от отражателя дает возможность наблюдать в  зеркале касания острия штифта указателя с его отражением от поверхности воды. Для точной установки микроманометра ввертикальное положение внижней части  корпуса вмонтирован уровень 15.  Микроманометр МКВ-250 в рабочее положение устанавливают с помощью подушек 16 и регулировочных винтов 17.

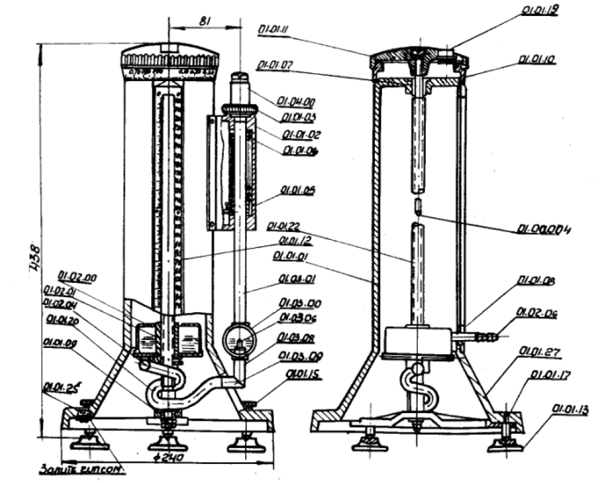

Схема габаритных размеров микроманометра МКВ-250

Рис.1 Схема габаритных размеров микроманометра МКВ-250

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
