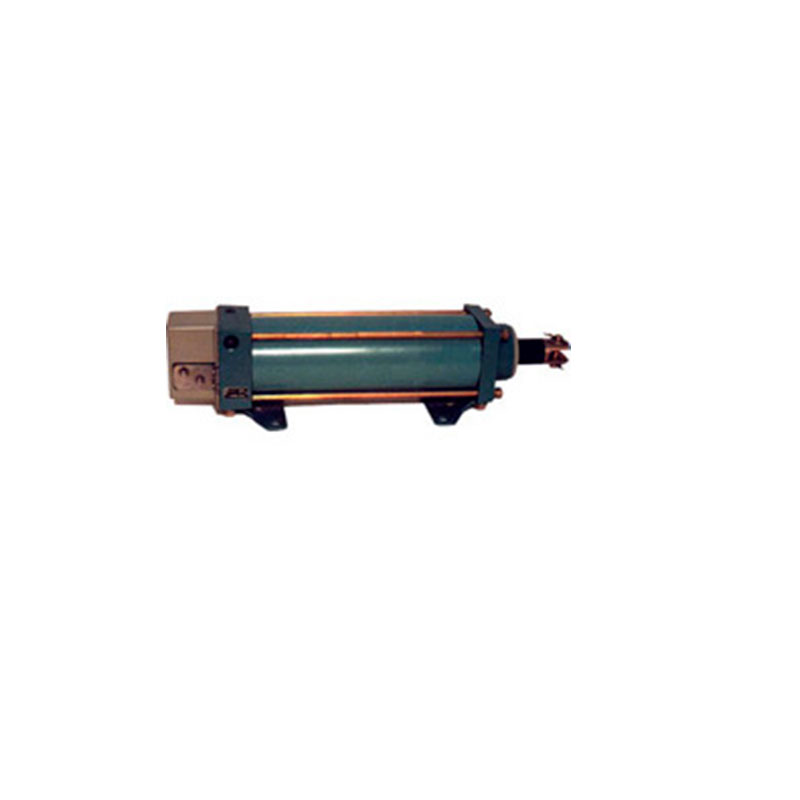

Механизм исполнительный пневматический МИП-ПТ
Сроки доставки
Доставка в город Санкт-Петербург
ТК Деловые линии 29.04.2024 * 1050 ₽**
СДЭК 30.04.2024* 920 ₽**
DPD 28.04.2024* 400 ₽**
Самовывоз 29.04.2024* 0 ₽**
* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Исполнительные механизмы |
| Производитель | Теплоавтомат |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 220 В |
| Конструктивное исполнение | Пневматические |
| Область применения | Металлургия, Нефтяная промышленность |
Механизм исполнительный пневматический МИП-ПТ предназначены для перемещения регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.
Условия эксплуатации
- температура от -30 до +50°С,
- относительная влажность 95% при температуре 35°С (исполнение С4 по ГОСТ 12997-84);

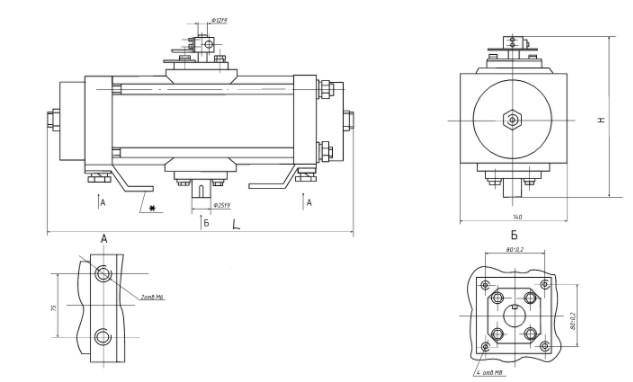

Рис.1 Схема габаритных размеров механизма МИП-ПТ
| Модификация | L | H410 |
| МИП-1-1 | 410 | 240 |
| МИП-1-5 | 330 | 254 |
| МИП-1-9 | 410 | 240 |
| МИП-1-14 | 330 | 254 |
Технические характеристики
- Рабочая среда: Сжатый воздух
- Условный ход (типоразмер), мм: 100*,200,320,400*
- Давление питания:
- максимальное - 1,0 МПа
- минимальное - 0,4 МПа
- Входной сигнал: от 0,02 до 0,1 МПа
- Величина расхода воздуха при неподвижном штоке 1,2 м3/ч (при давлении питания 0,6 МПа)
- Скорость перемещения штока при отсутствии нагрузки: 0,08м/с (при давлении питания 0,6 МПа)
- Максимальные усилия, развиваемые при давлении 1 МПа:
- толкающее - 12,3 кН ; 20,1 кН*
- тянущее - 10,3 кН ; 16,7 кН*
- Усилие торможения штока при отсутствии давления питания: 1,6 кН
- Масса механизма, кг: от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока).
