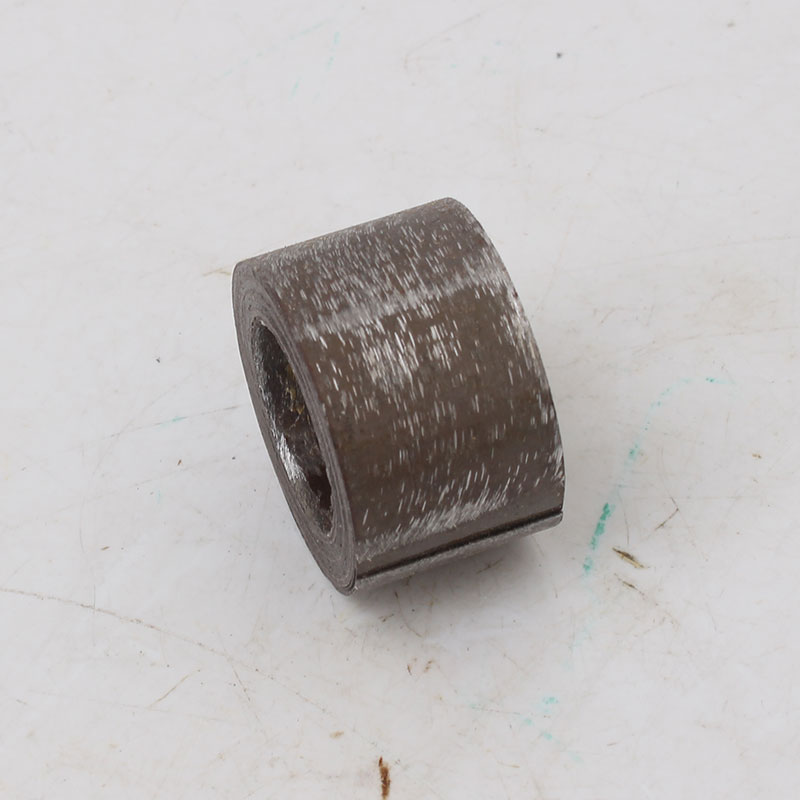

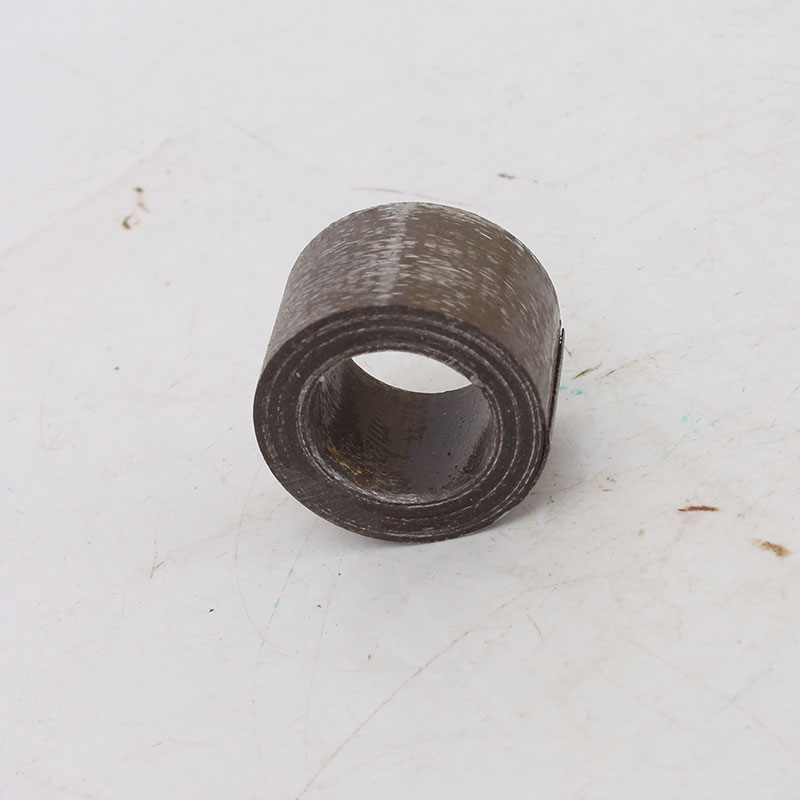

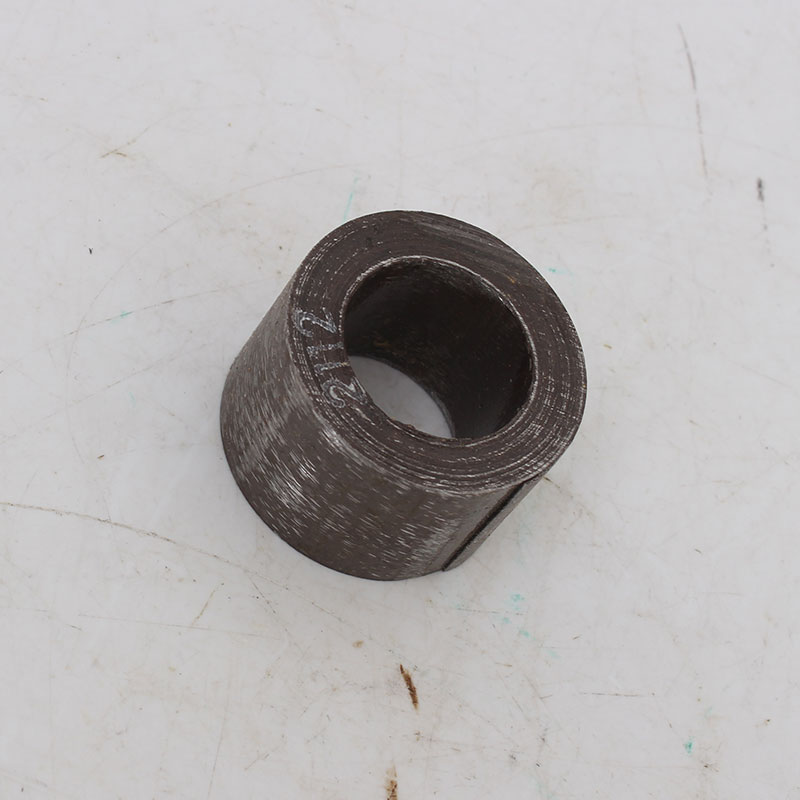

Магнитопровод ленточный кольцевой ОЛ

Цена по запросу
В наличии
Артикул товара: 2526
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.06.2022 * 1050 ₽**

СДЭК 06.06.2022* 920 ₽**

DPD 04.06.2022* 400 ₽**

Самовывоз 05.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Производитель Ингул
Дополнительные характеристики
Потребляемая мощность4,7-685 Вт
Область примененияДля трансформаторов

Магнитопровод ленточный кольцевой ОЛ предназначен для силовых однофазных трансформаторов, которые используются в электронной и радиотехнической аппаратуре.

Конструктивное исполнение

Кольцевой магнитопровод ОЛ представляет собой магнитную систему трансформатора, по которой замыкается основной магнитный поток. Одновременно магнитопровод служит основой для установки и крепления обмоток, отводов, переключателей и других деталей активной части трансформатора. Во время работы трансформатора между его обмотками и заземленными частями существует электрическое поле, поэтому магнитопровод и детали его крепления обязательно заземляют

Форма деталей образующих магнитопровод, а также вид и физические свойства материалов, используемых для их изготовления, обусловлены назначением; конструктивными особенностями схемного элемента.

Магнитопровод собирают из отдельных тонких пластин электротехнической стали, изолированных друг от друга пленкой специального жаростойкого покрытия или лака. Жаростойкое покрытие обычно наносят непосредственно на металлургическом заводе, изготовляющем сталь; пленку лака - на трансформаторном заводе после резки пластин.

Модификации
Размер
сердечника
Мощность
(Вт)
Ширина ленты (мм) Диаметр внутр. (мм) Диаметр
наруж.(мм)
Вес сердечника по расчету ст.0,08(г) Вес сердечника по расчету ст.О,35(г)
0Л25/40-16 4,7 16 25 40 127,41 142,40
ОЛ25/40-20 5,8 20 25 40 126,79 141,71
ОЛ25/40-25 7,3 25 25 40 125,77 140,57
ОЛ32/50-16 9,3 16 32 50 257,26 287,53
ОЛ32/50-20 11,6 20 32 50 254,97 284,96
ОЛ32/50-25 14.6 25 32 50 252,16 281,83
ОЛ32/50-32 18,7 32 32 50 248,84 278,12
ОЛ40/64-20 24.0 20 40 64 501,79 560,82
ОЛ40/64-25 30.0 25 40 64 496,24 554,62
ОЛ40/64-32 39,0 32 40 64 490,03 547,68
ОЛ40/64-40 49.5 40 40 64 483,17 540,01
ОЛ50/80-25 58,5 25 50 80 962,09 1075,28
ОЛ50/80-32 75,0 32 50 80 951,88 1063.87
ОЛ50/80-40 93,5 40 50 80 940,85 1051.54
ОЛ50/80-50 117,0 50 50 80 929,01 1038.31
ОЛ64/100-32 148,0 32 64 100 1960,11 2190.72
ОЛ64/100-40 186,0 40 64 100 1943,27 2171.89
ОЛ64/100-50 233,0 50 64 100 1925,40 2151.92
ОЛ64/100-64 296,0 64 64 100 1906,52 2130.81
ОЛ80/128-40 340,0 40 80 128 3920,23 4381.43
ОЛ80/128-50 428,0 50 80 128 3893,44 4351.49
ОЛ80/128-64 548,0 64 80 128 3865,34 4320.09
ОЛ80/128-80 685,0 80 80 128 3835,94 4287.23
Технические характеристики
Допустимая толщина магнитопровода (80/300/350) мкм
Минимальная рабочая мощность 4 700 мВт
Максимальная рабочая мощность 0,685 кВт
Минимальная ширина ленты 16 мм
Максимальная ширина ленты 80 мм
Минимальный внутренний диаметр 25 мм
Максимальный внутренний диаметр 80 мм
Минимальный наружный диаметр 40 мм
Максимальный наружный диаметр 128 мм
Минимальная масса (для толщины 80 мкм) 125,77 г
Максимальная масса (для толщины 80 мкм) 3920,23 г
Минимальная масса (для толщины 350 мкм) 140,57 г
Максимальная масса (для толщины 350 мкм) 4381,43 г

Особенности заказа

При заказе кольцевых магнитопроводов можно учитывать следующие условные обозначения:

Пример: Магнитопровод ОЛ 60/115-50 где:

  • 60 (d, мм) – внутренний диаметр;
  • 115 (D, мм) – наружный диаметр;
  • 50 (B, мм) – высота магнитопровода;
  • а- толщина магнитопровода.
